1/2寸SCH80规格海沃德PVC舱壁管件

　　这类舱壁管件主要应用在各类水处理设备箱体、化工储液槽、泳池循环管路、工业酸洗槽体的侧壁穿接场景，用来实现槽体内外管路的连通，同时保证穿壁位置的密封性能，避免槽内介质从安装孔位渗漏。不同于普通的直通管路接头，这类穿舱结构需要在薄壁板材上完成固定，因此设计了双侧限位的结构，一侧为带密封贴合面的法兰式挡边，另一侧配套锁紧结构，安装时从槽体外侧穿入预制的安装孔，内侧旋紧锁紧部件，配合密封垫片就能将管件牢牢固定在舱壁上，不需要额外焊接或者粘接固定，拆装维护都比较便捷。

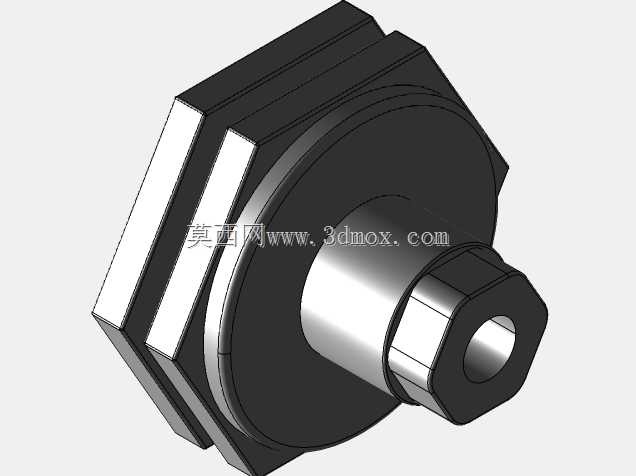

　　从结构设计来看，这款管件适配SCH80压力等级的PVC管路系统，公称通径为1/2英寸，整体采用耐化学腐蚀的PVC材质加工成型，能够耐受常规酸碱类流体介质的侵蚀，适合输送常温下的腐蚀性流体、循环水、药剂溶液等介质。建模过程中完全参照实物的实际装配尺寸还原，除了螺纹部分的牙型细节做了简化处理之外，其余的安装配合尺寸、外形轮廓、六角锁紧位的对边尺寸、端部承插接口的深度与内径都严格按照产品样本参数绘制，能够直接用于设备的管路布局干涉检查、安装孔位预留、装配模拟等设计环节。

　　在实际选型使用时，需要注意安装舱壁的厚度适配范围，这款管件的锁紧段长度对应常规3-12mm厚度的板材安装，安装前需要在舱壁上开出对应直径的安装圆孔，孔位边缘需要做去毛刺处理，避免划伤密封垫片导致渗漏。端部的承插接口可以配套对应规格的PVC管材，通过专用粘接剂完成连接，六角结构的设计方便使用普通扳手完成锁紧操作，不需要定制专用工装。在三维装配设计中调用该模型时，可以直接匹配对应的PVC管路模型，完成整个管路系统的布局排布，提前校核安装操作空间是否足够，避免后期生产装配时出现扳手操作空间不足、管件与周边结构干涉的问题。这类穿舱管件在流体类设备中应用十分广泛，小型号的产品多用于小型加药设备、实验室水处理装置、小型化工试验设备的管路穿板连接，相比金属材质的同类接头，PVC材质的成本更低，耐化学腐蚀性能更优，重量也更轻，不会对薄壁槽体造成额外的负重压力。
