6500加仑立式双储液罐布局结构设计

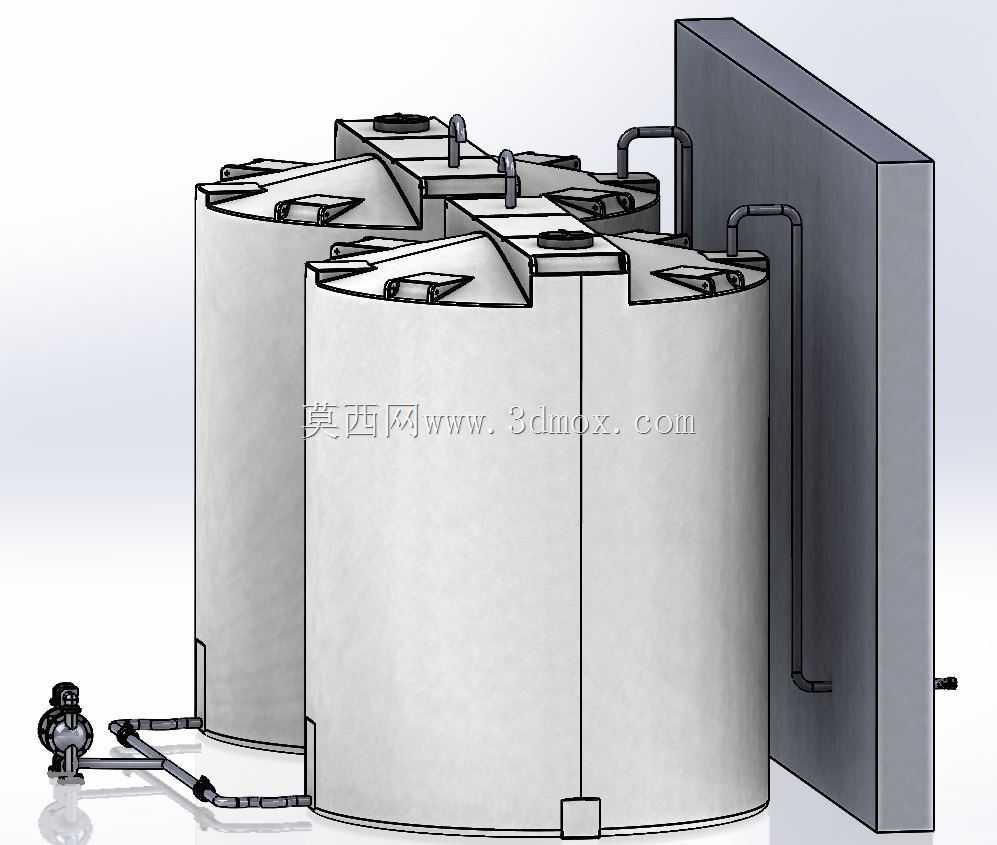

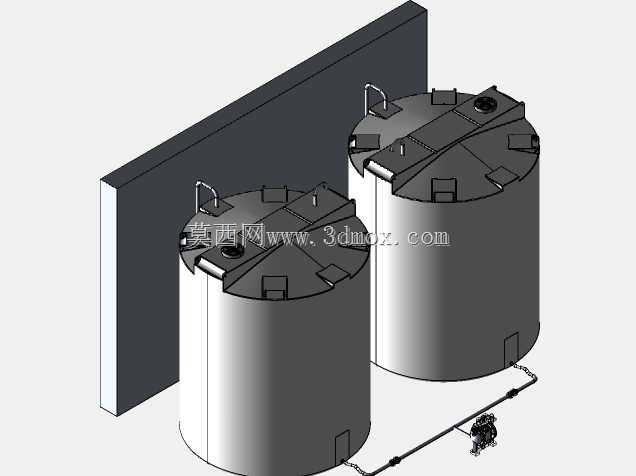

　　该布局方案针对中小型化工原料仓储、废水暂存、工业制程液体中转场景设计，采用两台6500加仑规格的立式单壁储罐作为核心储液单元，单罐有效容积约24.6立方米，可满足常规中小产能产线7-15天的液体原料周转或废液暂存需求，适配聚乙烯材质储罐的常规使用场景，可存储酸碱类介质、水性制程原料、常温工业废水等无强挥发性的液体物料。设计阶段优先考虑厂区靠墙安装的空间利用率，将两台储罐并排贴邻墙体布置，预留的安装边界需满足罐体检修通道宽度不小于0.8米，罐顶操作区域净空高度不低于2.2米，方便运维人员开展罐顶通风孔检查、人孔启闭作业。罐区配套的穿墙填充管线直接沿墙体敷设接入储罐顶部进料口，减少厂区地面管线的交叉排布，避免日常巡检、

　　物料转运过程中踩踏磕碰管线带来的泄漏风险；罐顶设置的通风孔可平衡罐内气压，避免进料时罐内正压过大、出料时负压吸瘪罐体的问题，人孔尺寸满足常规检修人员进出罐体开展内部清洁、焊缝检查的作业需求。罐组前端配置的隔膜泵通过硬管与两台储罐的底部出料口连通，泵组位置预留了快接接头安装空间，可快速切换单罐出料或双罐同时出料的工况，适配不同批次物料的输送需求，泵组基础做了抬高处理，避免罐区跑冒滴漏的积液浸泡泵体底座。整体布局没有冗余的结构设计，所有管线走向沿罐体、墙体做贴附布置，在有限的占地空间内实现了双罐储液、泵组输送、管线穿墙接入的完整功能，可直接作为同类储液罐区布置的建模参考，也可用于初步方案阶段的空间占位校验，帮助结构设计人员快速核对罐区与周边墙体、通道、其他制程设备的安全间距，减少方案反复调整的工作量。
