1.5寸PVC舱壁隔板连接接头结构

　　这类PVC隔板连接接头主要应用在玻璃钢储罐、水处理箱体、化工储液舱的舱壁穿板管路连接场景，是流体管路系统中实现舱壁两侧管路贯通密封的核心连接件，在泳池水处理、工业酸碱储液、小型船舶舱室管路、环保污水处理设备中应用十分广泛。不同于常规的直通管路接头，这类接头需要同时承担舱壁两侧的管路对接、舱壁开孔处的密封防漏、以及管路轴向定位的功能，避免管路运行过程中出现窜动、渗漏问题。设计阶段首先要匹配1.5寸公称通径的PVC管路连接标准，外螺纹采用左旋螺纹设计，这一设计主要是考虑到舱壁外侧管路安装时的操作空间限制，左旋螺纹可以在舱内固定接头本体时，外侧拧动锁紧螺母不会带动接头跟转，大幅降低狭小舱室空间内的安装难度。

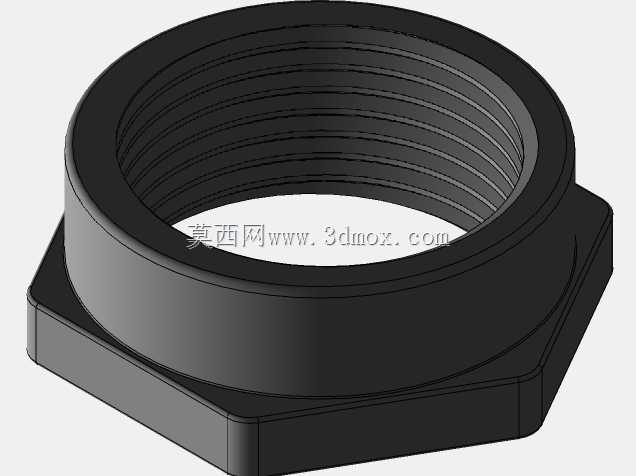

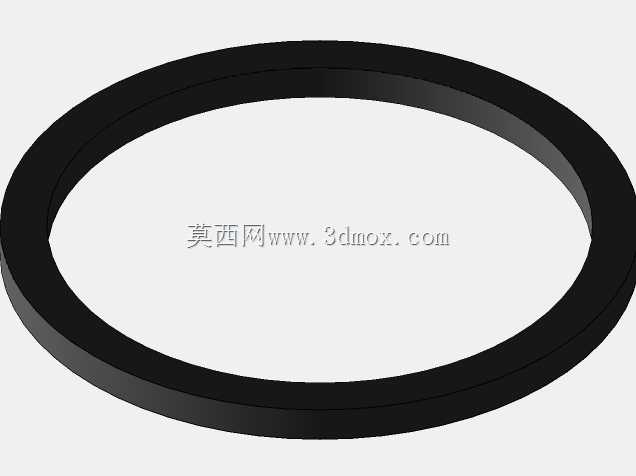

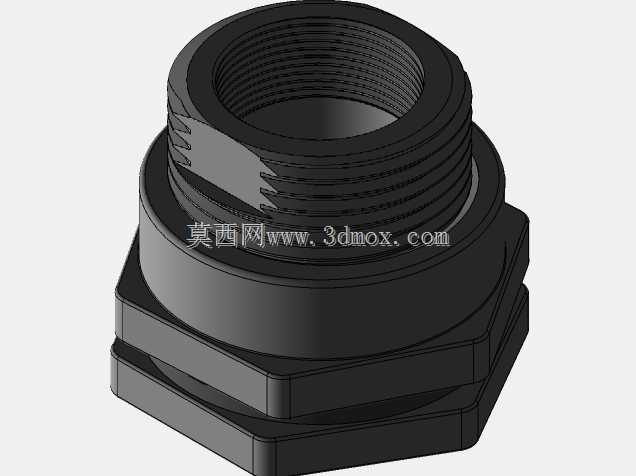

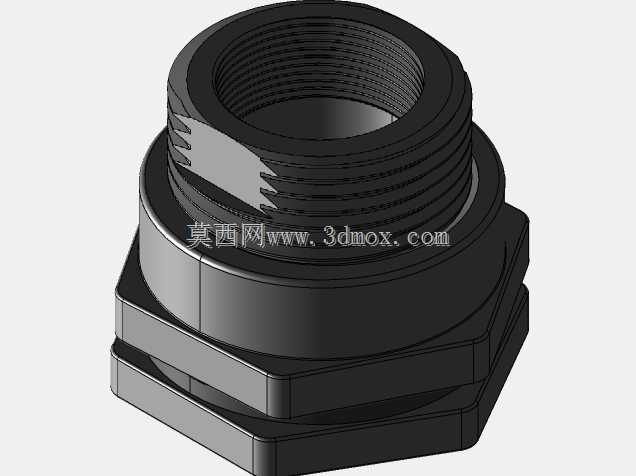

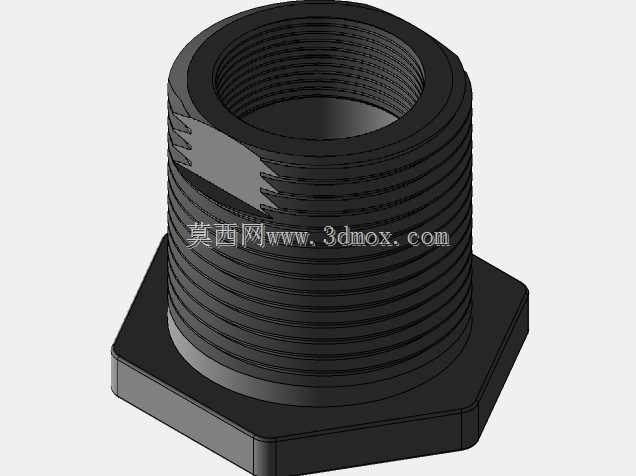

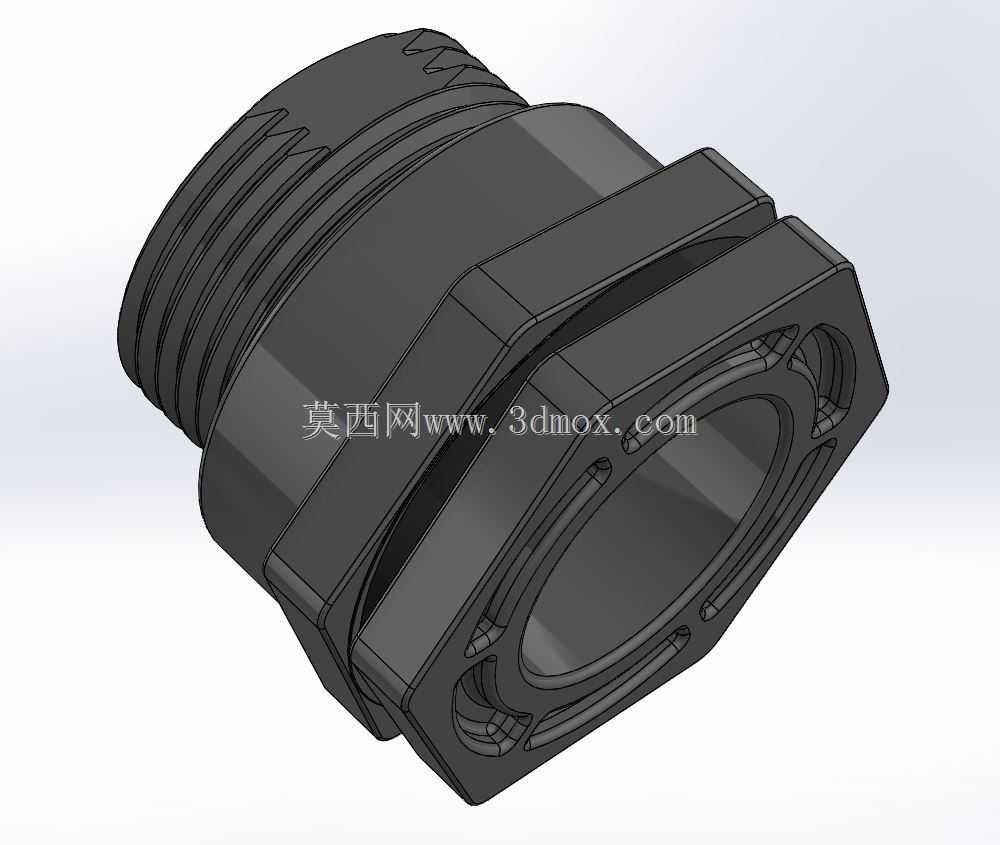

　　建模过程采用分体式零件建模再装配的思路，分别构建接头本体、锁紧压圈、密封配合面三个独立零件，每个零件的配合公差按照PVC管件的行业通用公差设定，密封槽位置预留了橡胶密封圈的压缩量，确保安装后在0.6MPa工作压力下不会出现渗漏。外形结构上，接头一端为外螺纹结构，用于穿过舱壁开孔后通过锁紧螺母固定在舱壁上，另一端为标准PVC粘接承口，可直接与同规格PVC管材进行粘接连接；中部设计有六边形的拧动受力台，方便安装时使用扳手夹持固定，避免安装过程中接头本体转动划伤舱壁密封面。安装边界方面，需要在舱壁上开设对应尺寸的圆形通孔，开孔边缘需做去毛刺处理，避免尖锐边角割伤密封垫圈，舱壁厚度适配范围覆盖常规玻璃钢储罐3mm到12mm的壁厚区间，

　　锁紧螺母拧紧后可通过六角台与螺母的夹持力将密封垫圈压紧在舱壁两侧，实现静密封。接头的流道内部做了圆弧过渡处理，没有直角突变结构，可降低流体流经时的局部阻力，减少介质在接头位置的滞留沉积，尤其适合输送带有轻微杂质的污水或者弱酸碱流体。分体建模的方式也方便后续针对不同舱壁厚度调整锁紧螺母的螺纹长度，不需要整体重构接头模型，大幅提升了同系列不同规格接头的设计效率，也方便在装配验证阶段检查各零件之间的配合间隙，提前规避实际生产装配中可能出现的干涉问题。
