带轴直齿锥齿轮传动零件三维设计

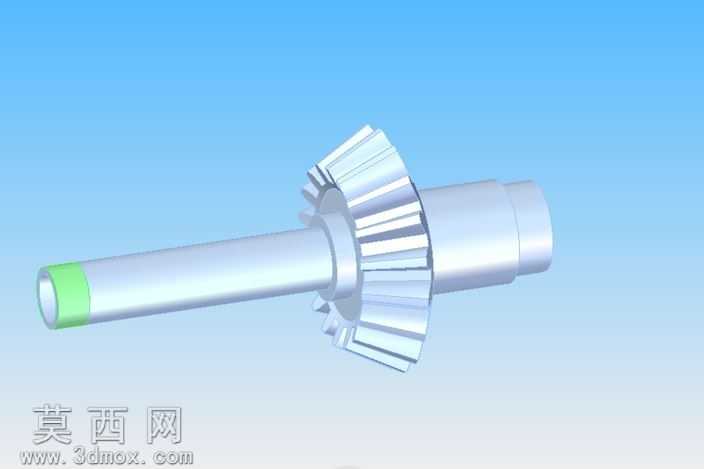

本作品为集成传动轴的直齿锥齿轮三维建模作品，建模过程依托三维机械设计软件完成，整体采用参数化建模思路搭建，首先根据锥齿轮的啮合传动原理确定基础设计参数，明确齿数为18的直齿锥齿轮的分度锥角、模数、齿顶高系数、顶隙系数等核心齿形参数，先绘制锥齿轮的背锥展开轮廓，通过渐开线齿形方程生成精准的单齿齿廓曲线，再通过圆周阵列操作完成全部轮齿的特征构建，保证每个轮齿的齿形精度、齿距均匀度完全符合直齿锥齿轮的啮合传动要求，避免后续装配啮合出现卡滞、传动比不准的问题。在轴体结构设计部分，根据锥齿轮的安装定位需求，依次完成轴段的阶梯结构设计，对应设置轴承安装位、齿轮定位轴肩、轴端连接段的尺寸，其中轴端的标识段做了差异化的材质区分设计，方便在装配过程中快速识别安装方向，轴体与锥齿轮的连接部位做了过渡圆角处理，消除应力集中隐患，提升零件的结构强度。渲染环节采用金属材质模拟实际零件的加工质感，为轮齿啮合面、轴体外圆柱面分别设置对应的粗糙度参数，还原机械加工后金属零件的真实光泽效果，背景采用渐变浅蓝色调突出零件主体结构，通过合理的光照角度设置，清晰展现轮齿的齿向、齿形细节以及轴体的阶梯结构特征。整体模型的结构设计完全遵循机械设计规范，各部分尺寸配合符合公差设计要求，既可以用于机械传动结构的虚拟装配验证、运动仿真分析，也可作为机械设计教学过程中锥齿轮结构讲解的演示素材，帮助学习者直观理解带轴锥齿轮的整体结构、轮齿分布特征以及各轴段的功能定位，模型的特征构建逻辑清晰，参数可编辑性强，可根据实际传动需求调整模数、齿数、轴段长度等参数，快速适配不同的传动场景使用要求。
