带置物杯托的助行拐杖结构设计

　　在康复辅具与日常助行装备的实际使用场景里，行动不便的老年群体、下肢损伤康复期患者使用普通拐杖出行时，常面临手持水杯、遥控器、小药盒等零散小物件无处放置的痛点——单手持拐时腾不出手稳定持物，若将物件揣在衣物口袋又容易在行走晃动中滑落，甚至会因分心取物打破身体平衡造成摔倒风险，这款带集成杯托的拐杖结构正是针对这类实际使用痛点做的结构优化设计。

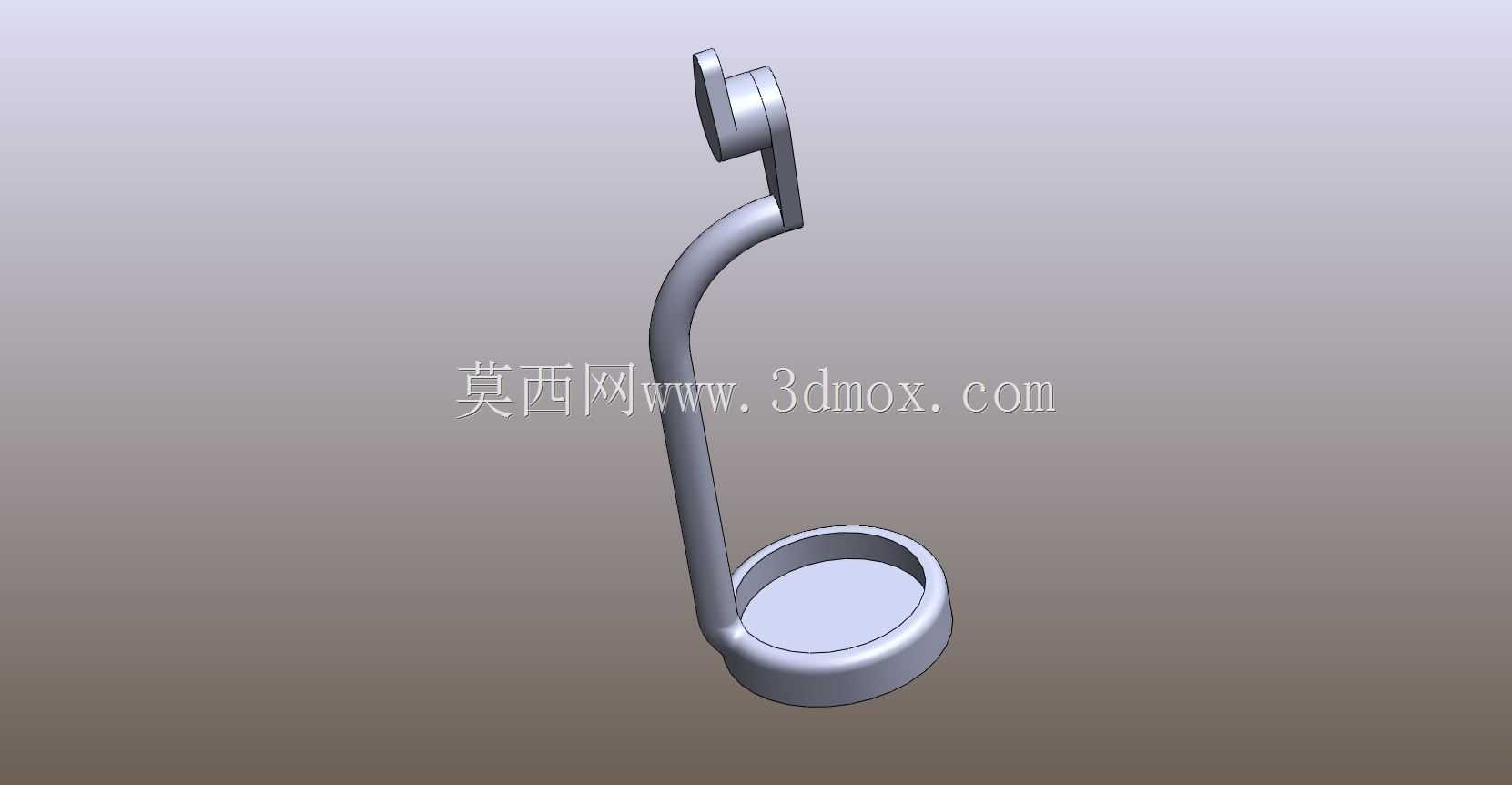

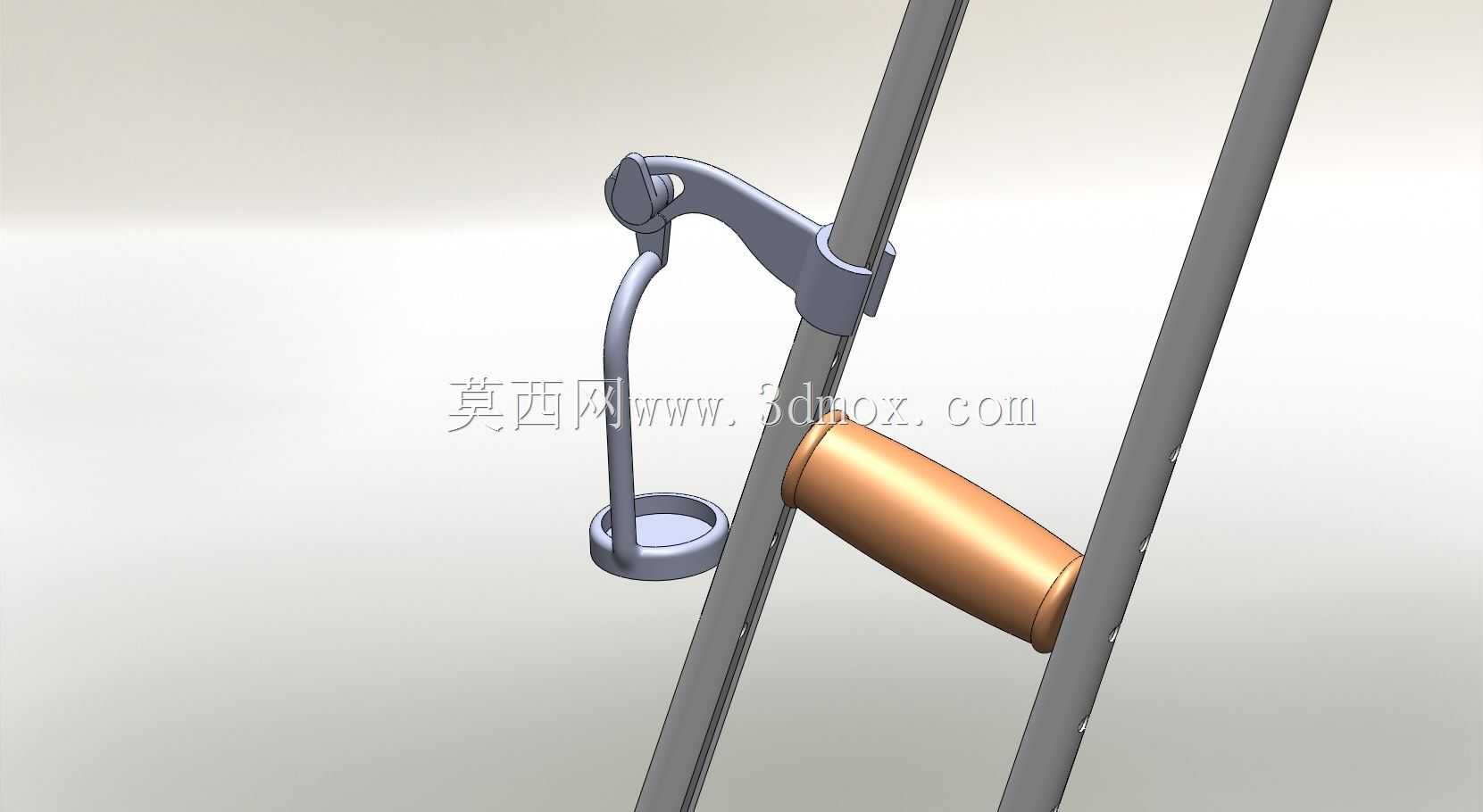

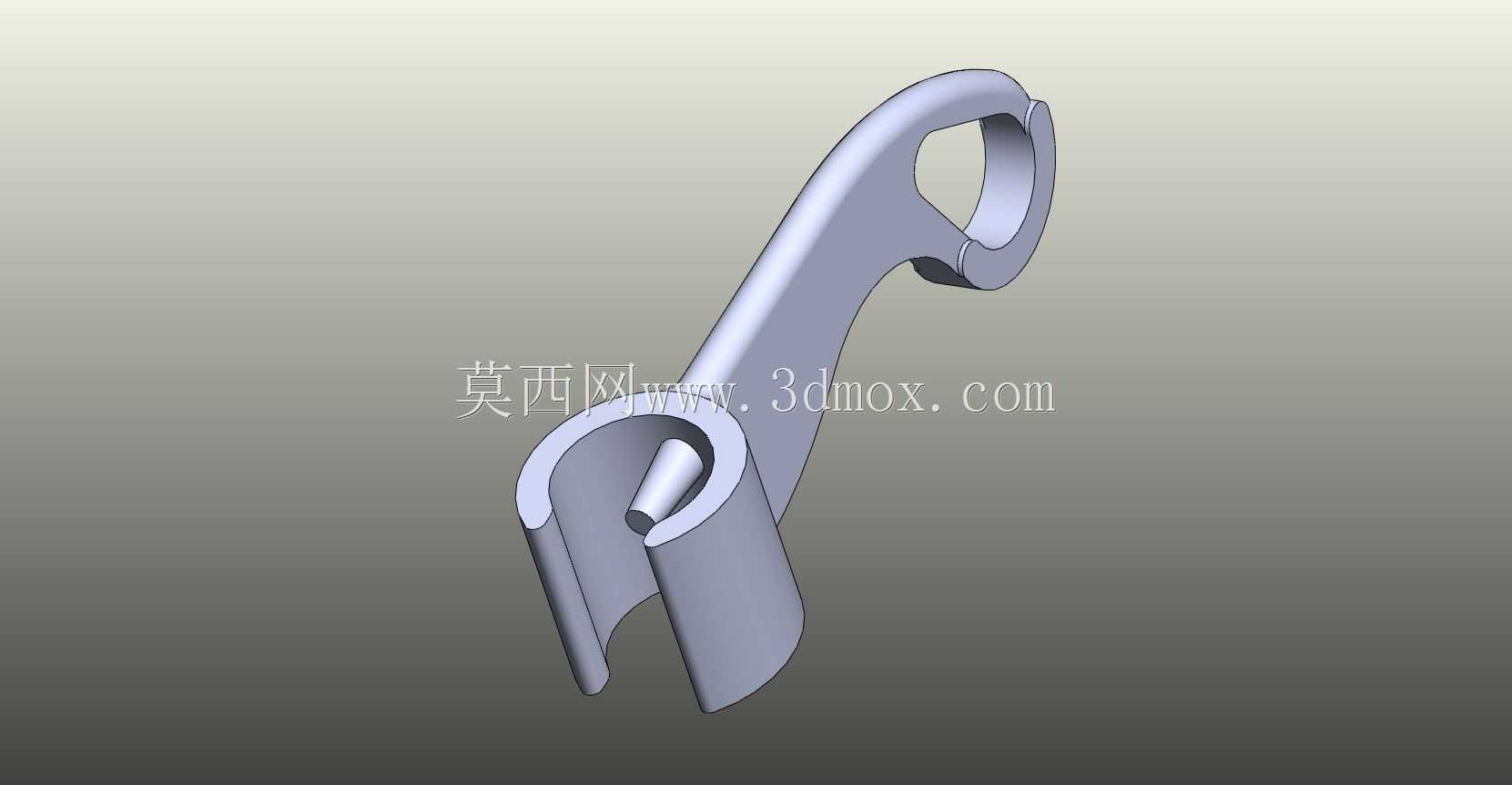

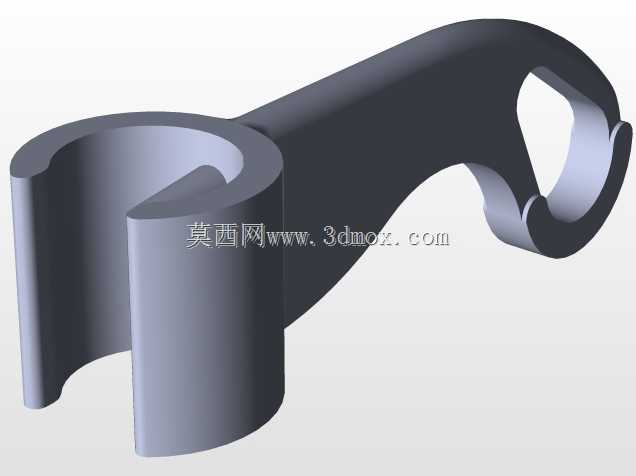

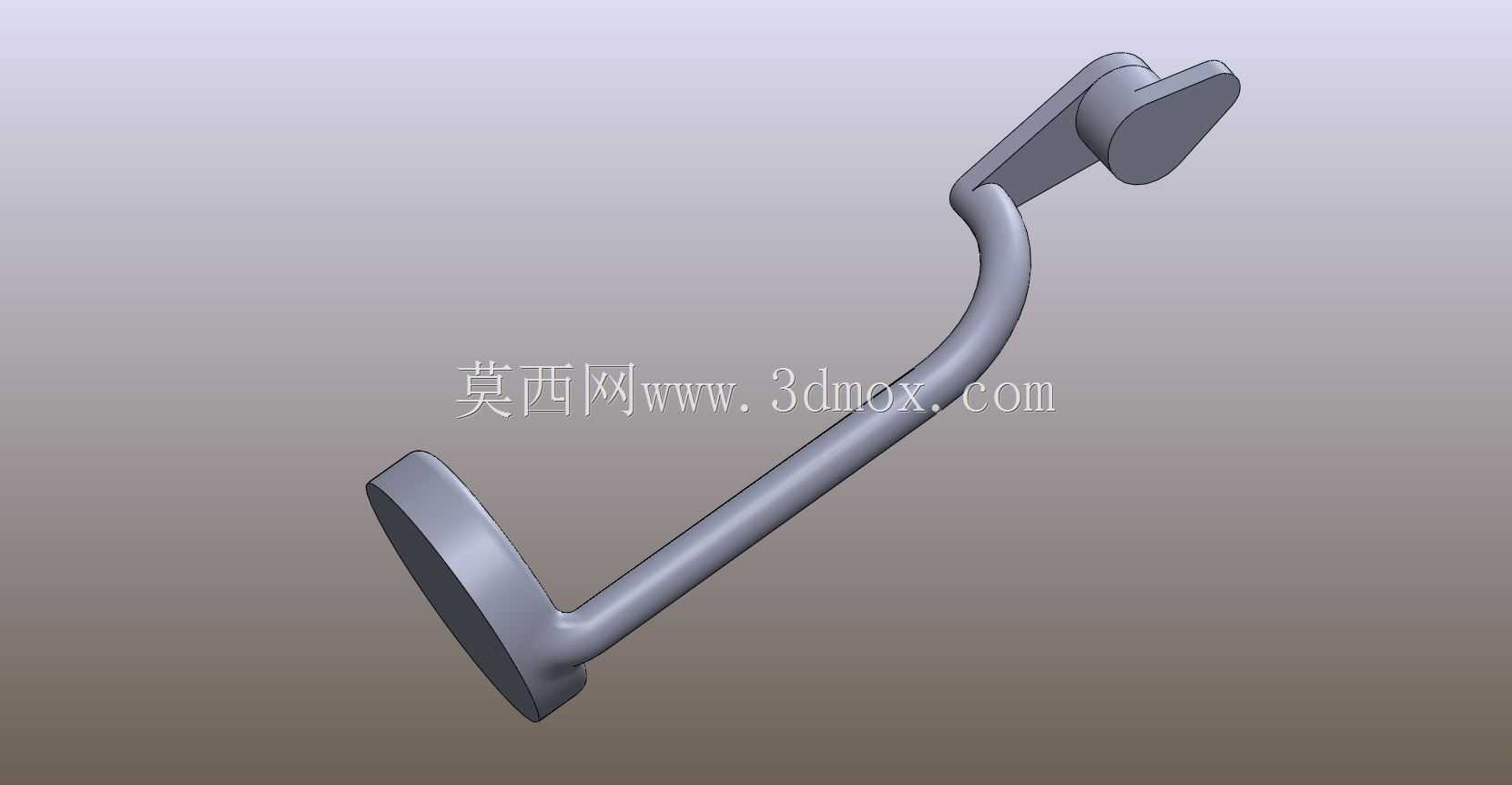

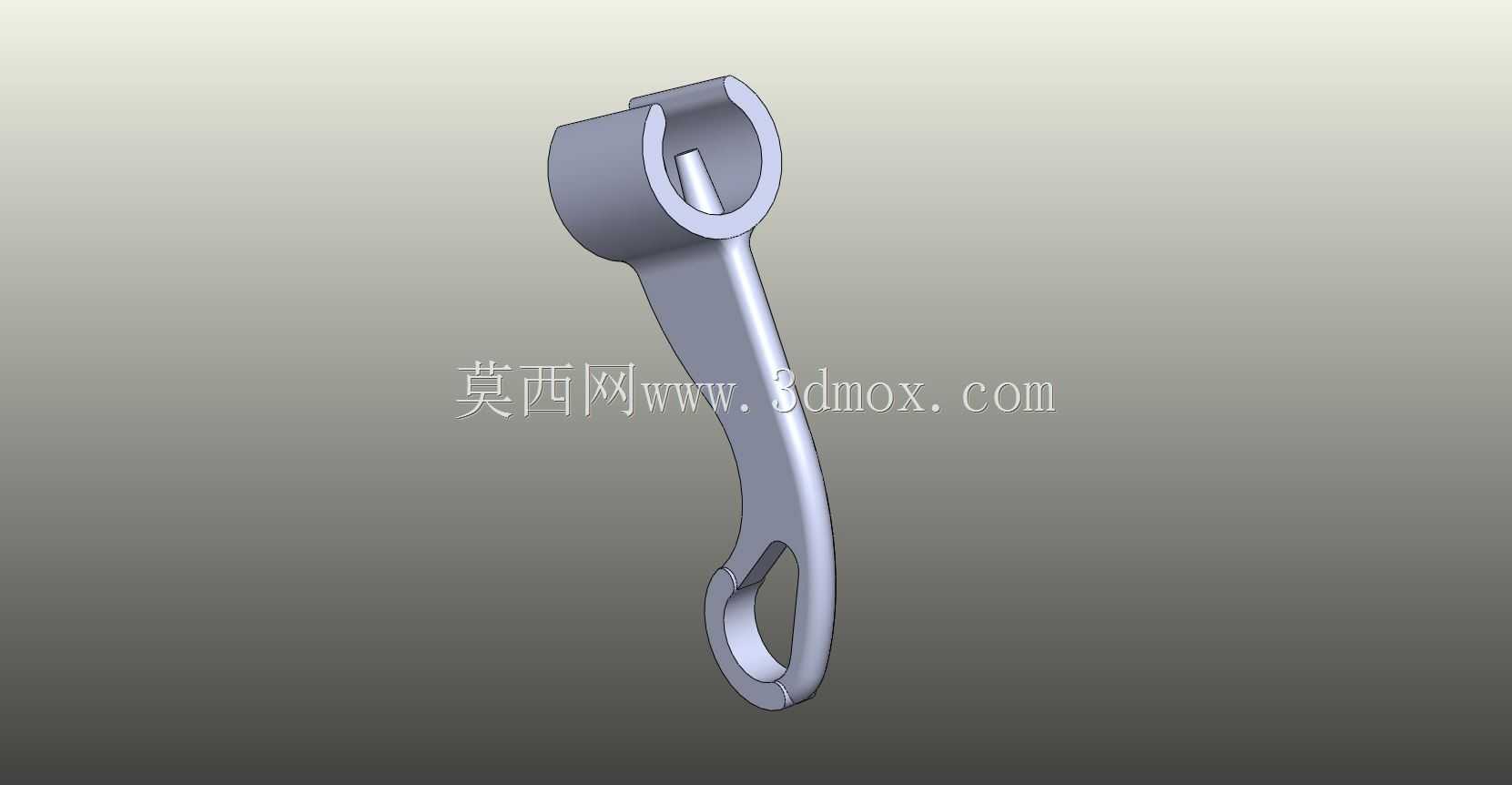

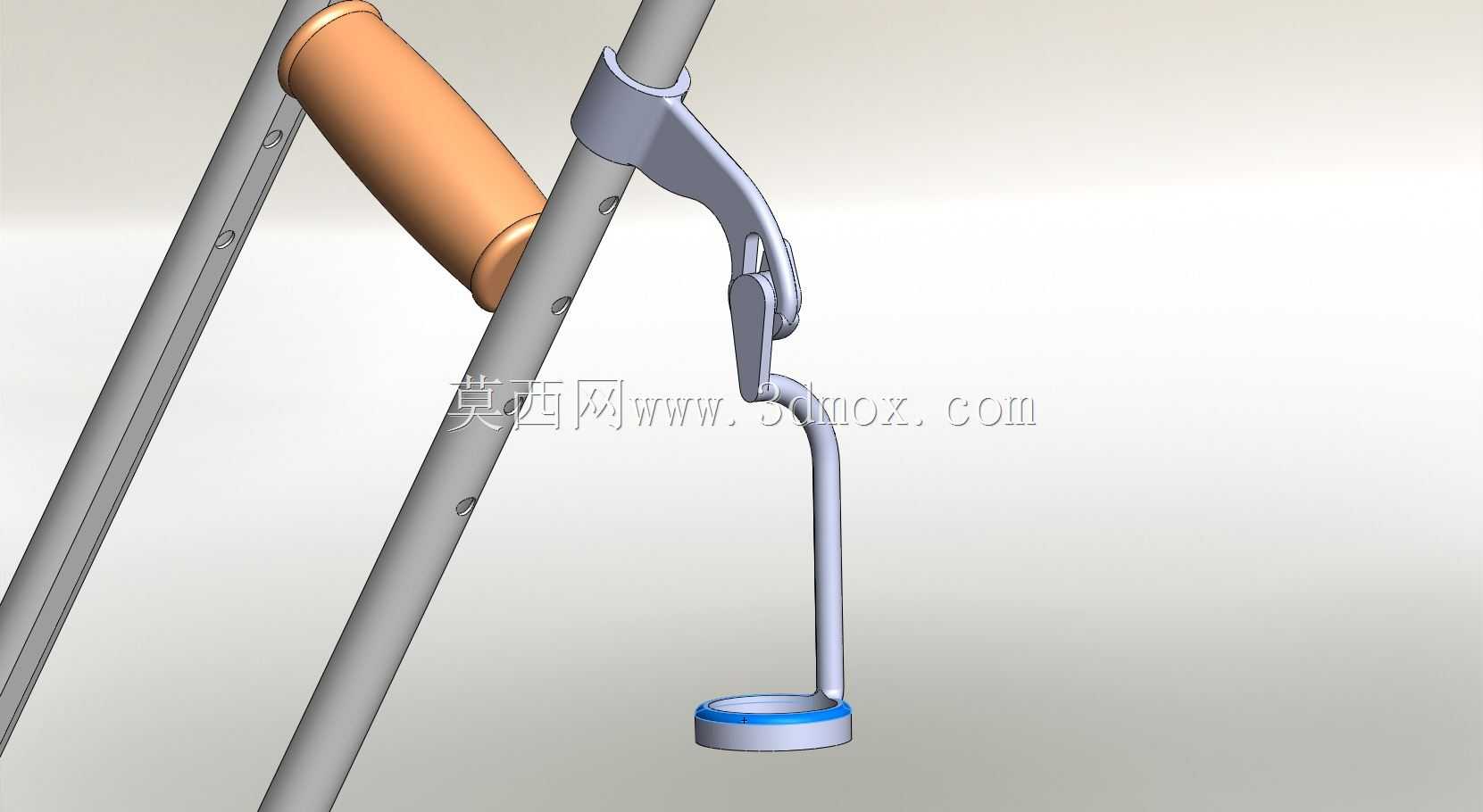

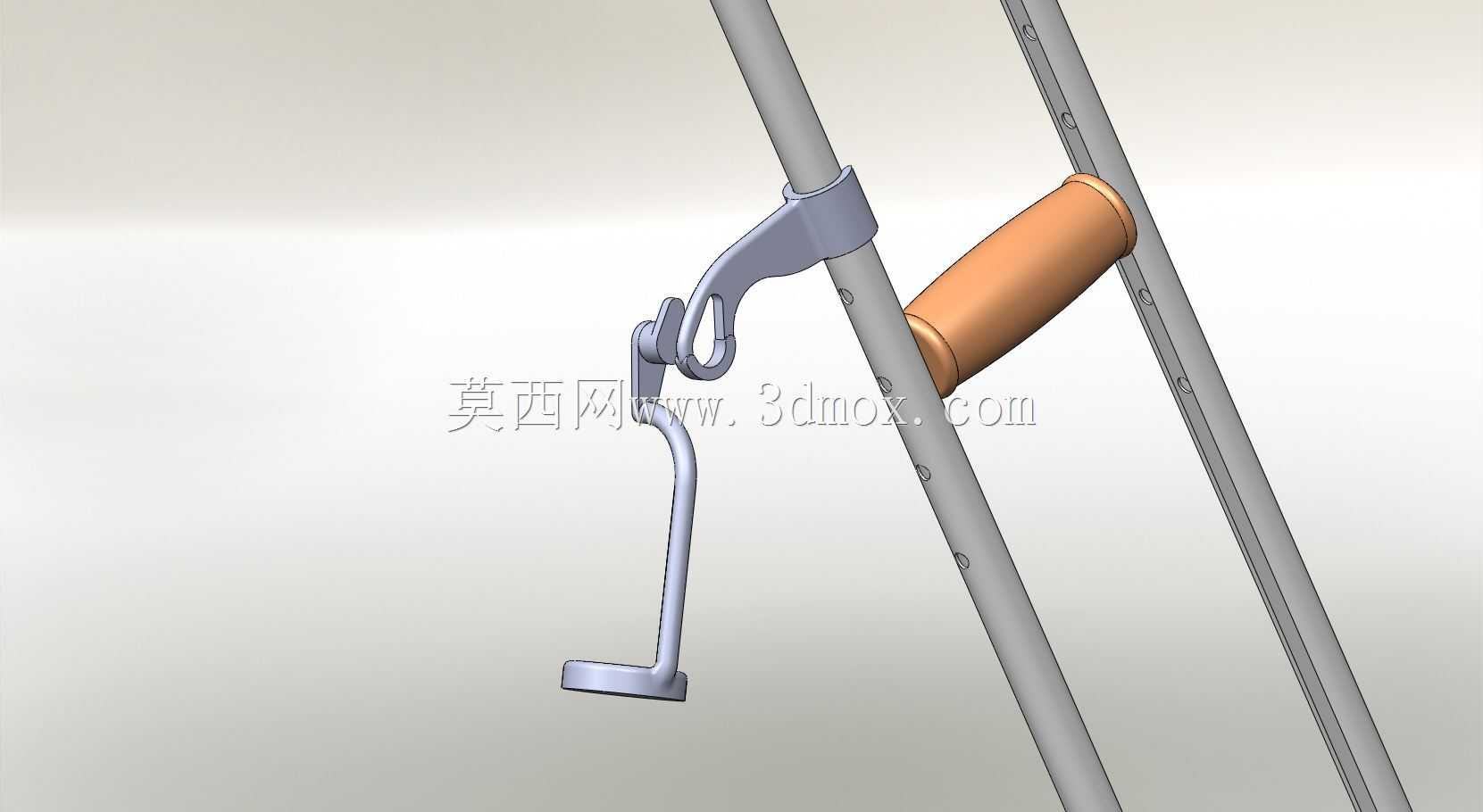

　　从结构功能逻辑来看，整个部件分为三个核心功能段：最上端的托杯结构是核心置物单元，做了内凹的弧形承托面，边缘做了小角度的翻边凸起，能够适配市面上多数常规直径的直身水杯、带盖马克杯，甚至可以临时放置遥控器、小包装纸巾、折叠药盒这类扁平小物件，承托面的弧度经过反复调整，既不会因弧度过大卡紧杯身导致取放不便，也不会因弧度过平在拐杖随使用者行走摆动时让物件滑落。中间的弯臂段是连接承托端与拐杖杆的传力结构，采用了符合人体工学的S形弯曲走向，这个弯曲角度不是随意绘制的曲面：一方面要避让使用者手握拐杖手柄的自然活动空间，避免托臂硌到使用者的小臂或手腕，另一方面要让上端的杯托重心尽可能贴近拐杖主杆的轴线，减少额外附加结构带来的偏载力矩，降低使用者长时间持拐的手臂负担。最下端的锚定结构是整个部件与拐杖杆的连接端，这里最初的设计方案考虑过螺栓锁紧固定，但在实际场景推演中发现，若使用者意外摔倒，刚性螺栓连接的硬质塑料部件很可能随拐杖的歪斜戳到使用者肢体，造成二次伤害，因此最终的锚定结构采用了快拆式的抱箍卡接设计，不需要额外螺栓紧固，当受到超过阈值的侧向冲击力时，整个杯托组件会从拐杖杆上脱离，避免硬质结构对摔倒的使用者造成穿刺、磕碰伤害。

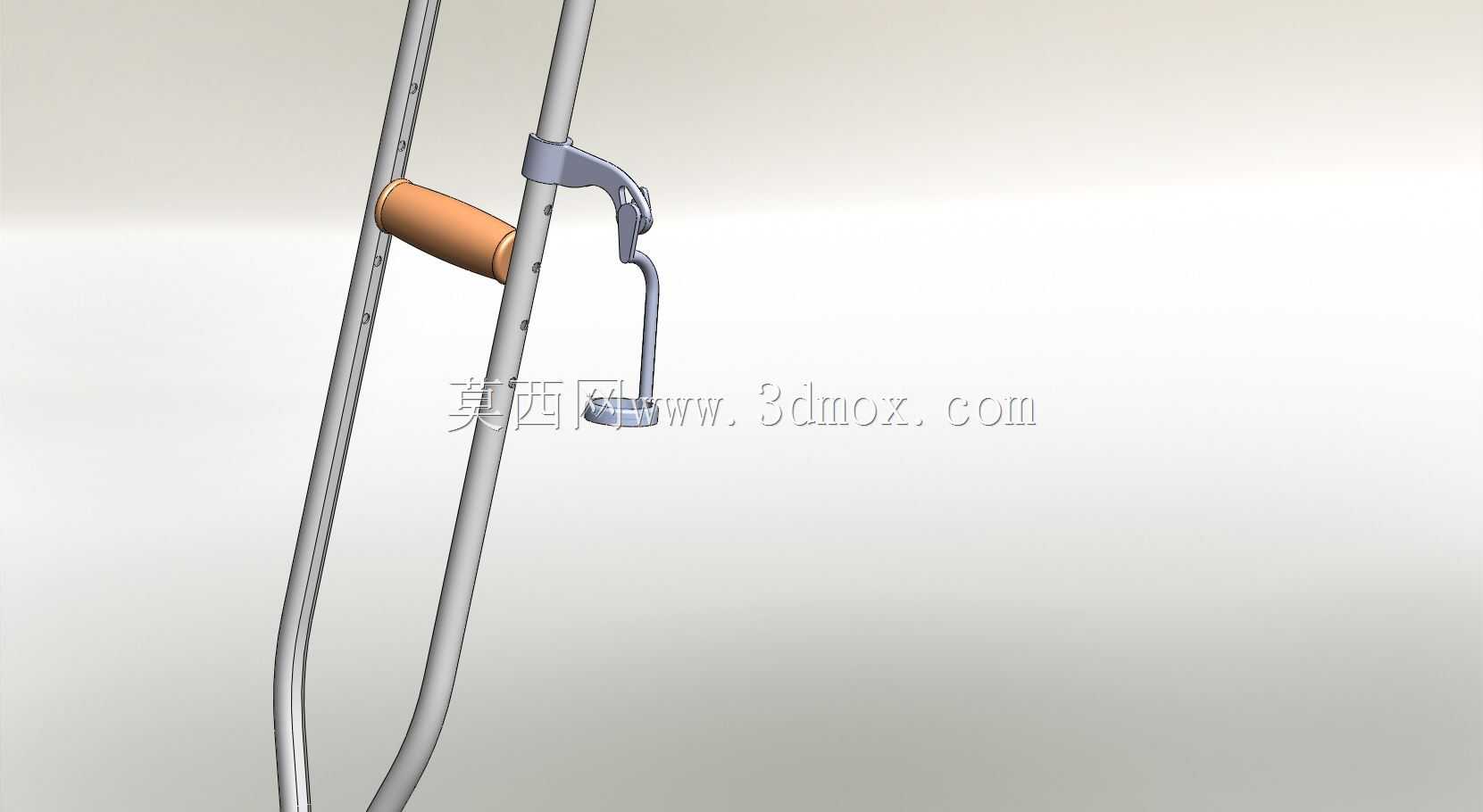

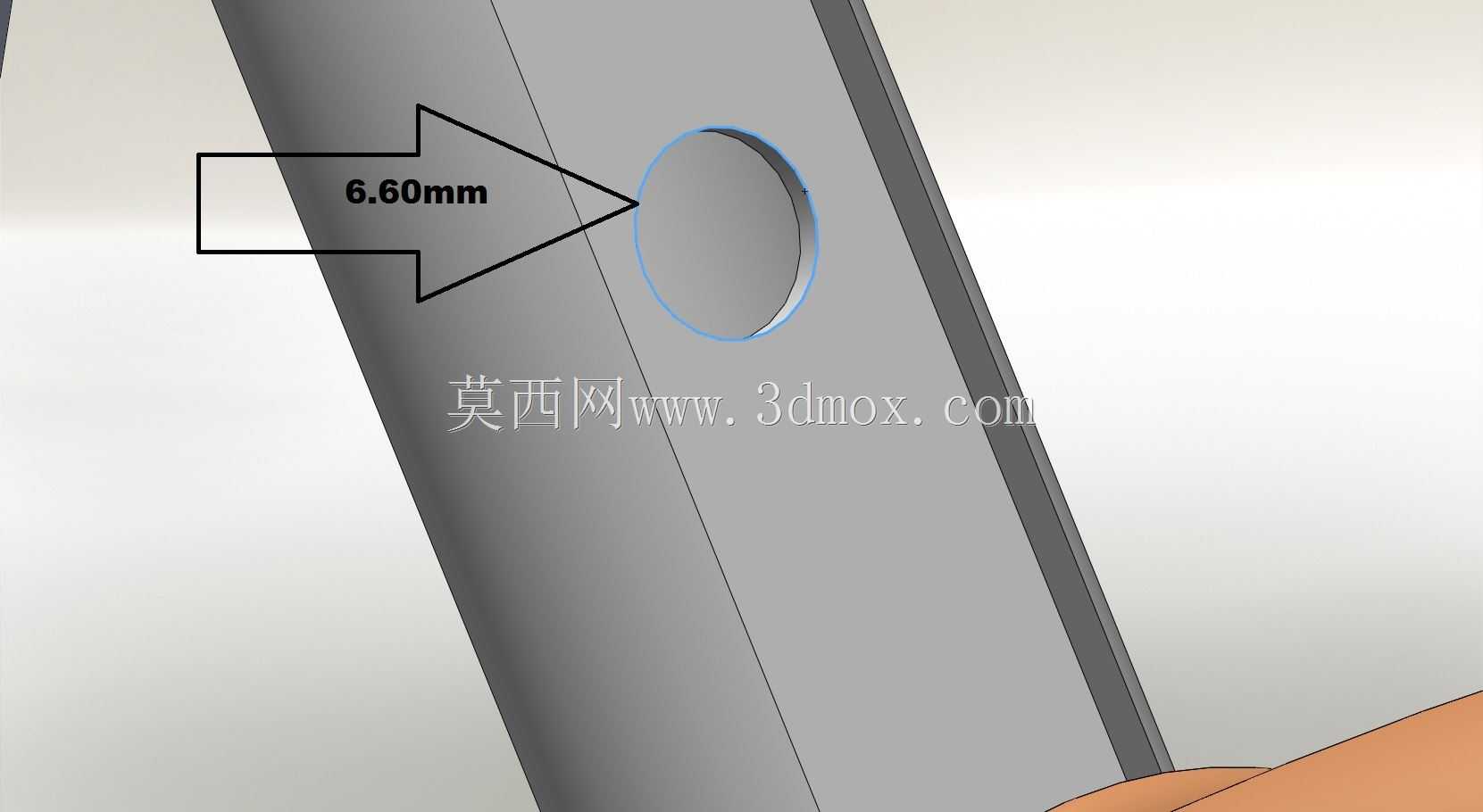

　　材质选择上，主体结构推荐采用ABS工程塑料注塑成型，这种材料的刚性足够支撑日常放置水杯、小物件的载荷，同时具备不错的抗冲击韧性，日常使用中不小心磕碰也不容易出现脆裂，材料本身的耐水特性也能应对水杯洒漏、雨天出行的使用场景，不会像木质配件那样遇水发胀变形，也不会像普通PP材料那样长期受载出现蠕变松垮。关于安装边界的尺寸参数，锚定端的内孔直径适配市面上绝大多数常规直径的金属拐杖杆，安装时不需要对原有拐杖做任何打孔、切削改造，直接将抱箍卡接在拐杖手柄下方的合适位置即可，使用者可以根据自己的持拐习惯上下调整安装位置，找到最顺手的置物高度。之前验证结构时特意核对了配套螺丝孔的直径参数为6.6毫米，这个尺寸是适配标准M6机丝的安装公差，既不会因孔位过小导致螺丝拧入时柱体开裂，也不会因孔位过大导致连接松旷。

　　在实际使用场景的适配性上，这个杯托结构不仅可以用在普通手拐上，也可以适配肘拐、助行架的侧边杆位，只需要根据杆径调整抱箍的卡接尺寸即可，不需要重新设计主体的承托与弯臂结构。承托端的表面没有做多余的防滑凸点，避免长期使用后凸点磨损藏污纳垢，平整的弧面更容易擦拭清洁，对于需要长期使用拐杖的老年用户来说，日常打理的便利性也是结构设计时必须考虑的细节。弯臂段的截面做了椭圆形的过渡，没有尖锐的棱角，所有边缘都做了R2以上的圆角处理，哪怕使用者手臂不小心碰到，也不会被棱角刮伤皮肤。整个部件的重量控制在很轻的区间，安装在拐杖上几乎不会给使用者增加额外的负重感，不会出现因为附加配件过重导致拐杖头端下沉、影响行走平衡的问题。

　　从结构设计的合理性角度看，这个部件没有做多余的装饰性结构，所有曲面造型都是服务于功能需求：弯臂的弯曲弧度避让持握空间，承托面的弧度适配置物需求，锚定端的结构兼顾连接稳定性与安全脱开的需求，没有为了外观好看增加不必要的凸起、镂空结构，既降低了注塑生产的模具复杂度，也减少了使用过程中结构断裂的风险点。对于康复辅具类的零部件设计来说，安全永远是排在第一位的考量，其次是使用的便利性，最后才是外观的美观度，这个杯托拐杖结构的设计逻辑完全遵循这个原则，没有华而不实的设计，每一处结构细节都对应着实际使用中的一个具体痛点，能够切实解决拐杖使用者出行时小物件无处放置的实际问题。
