仿生蛇形分段式活动铰链传动结构

　　这类仿生分段式活动铰链，最早的应用场景脱胎于特种巡检机器人的柔性躯干设计，后续逐步延伸到创意装饰构件、特种舱门联动机构、柔性防护遮板等场景中，区别于常规单轴合页仅能绕固定销轴做定角度回转的局限，该结构通过多段串联铰接单元的配合，能够实现类蛇形的连续曲线摆动，在需要随动贴合曲面轨迹的传动场景中有着不可替代的作用。

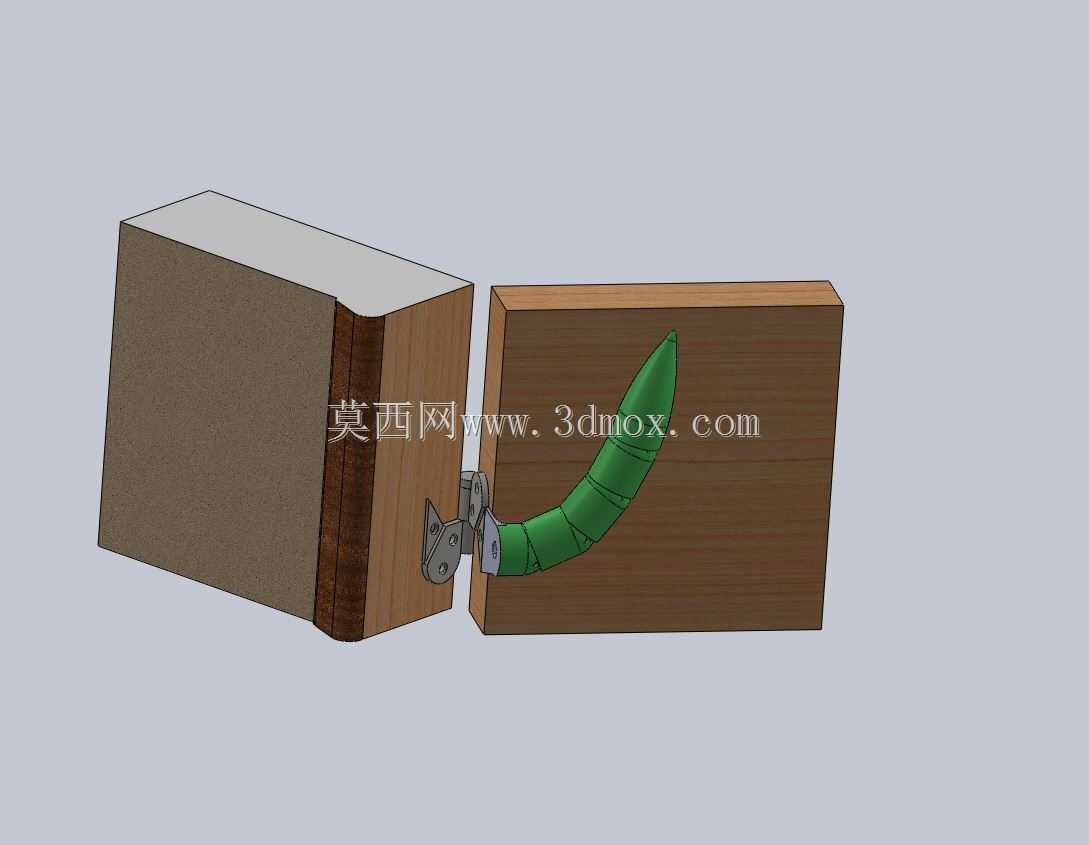

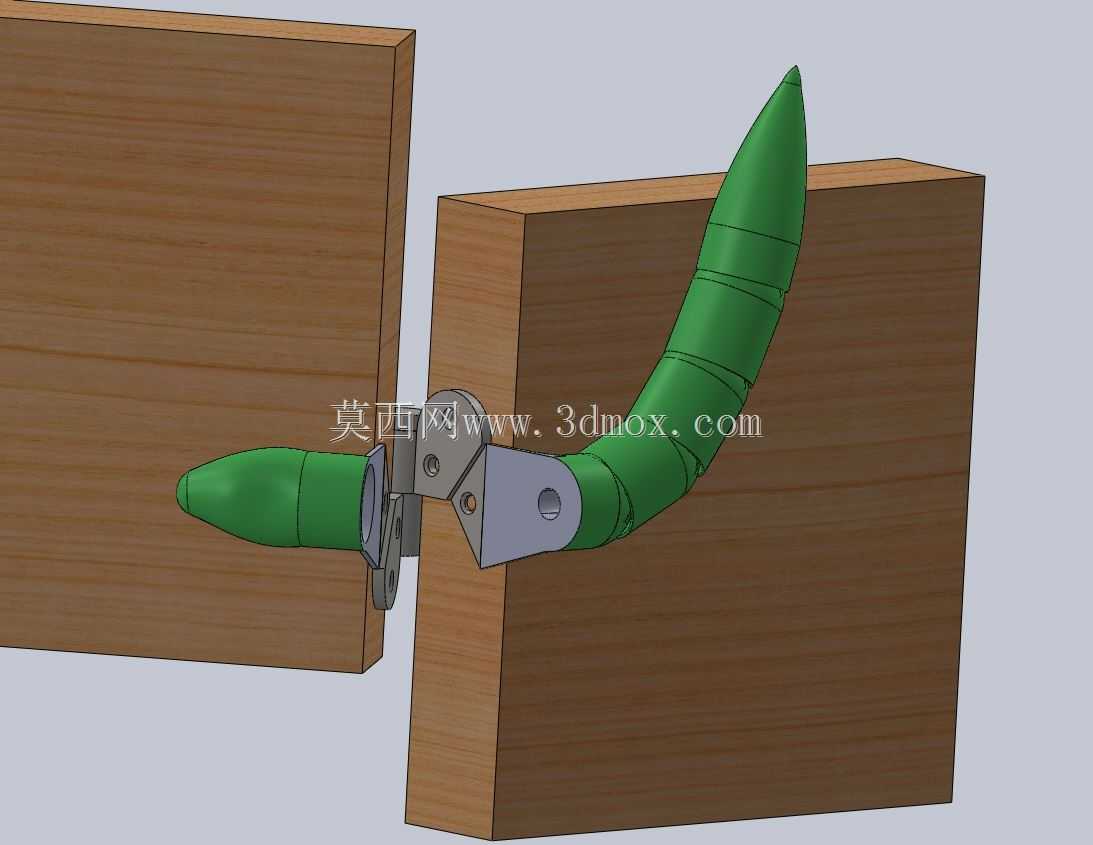

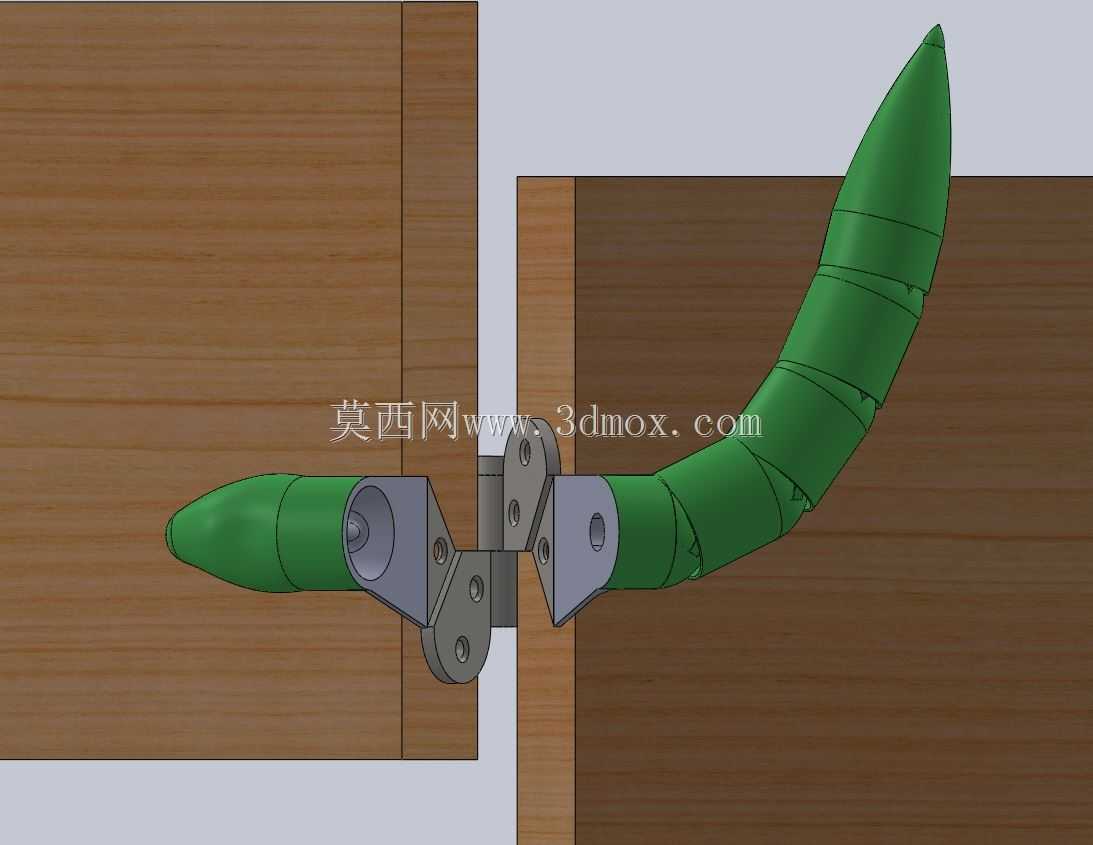

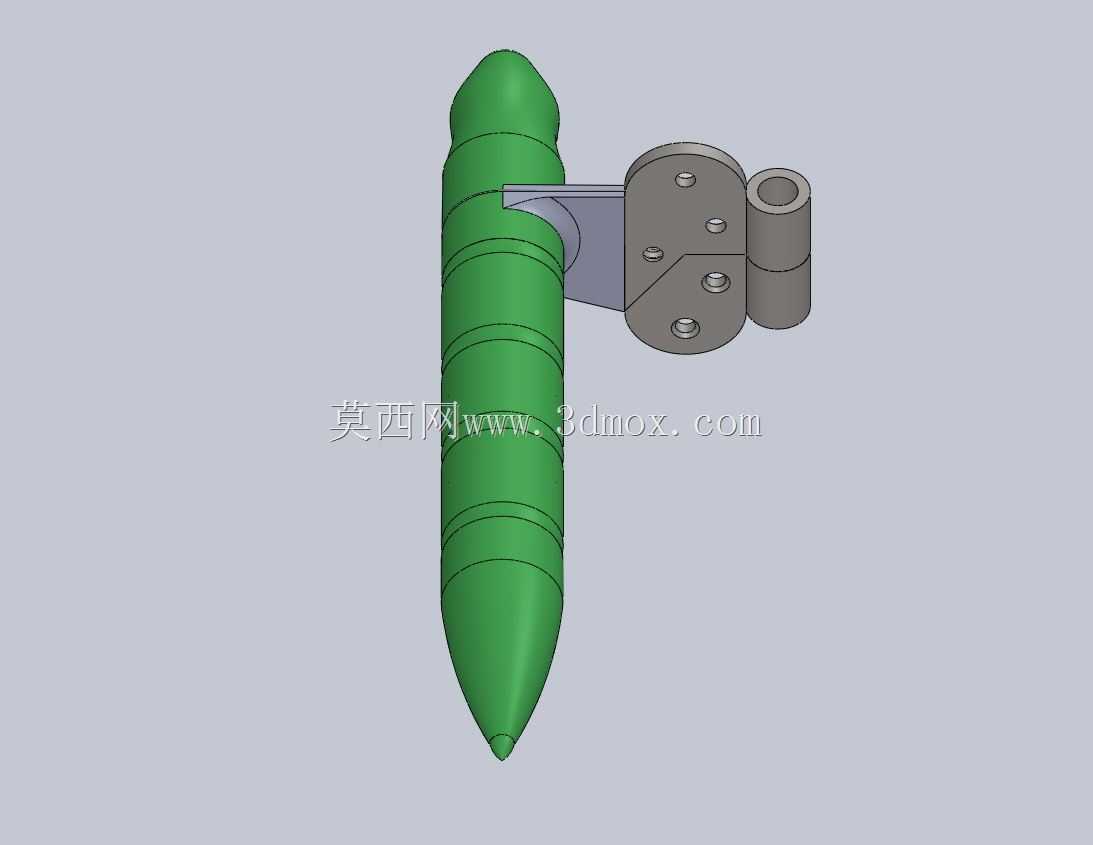

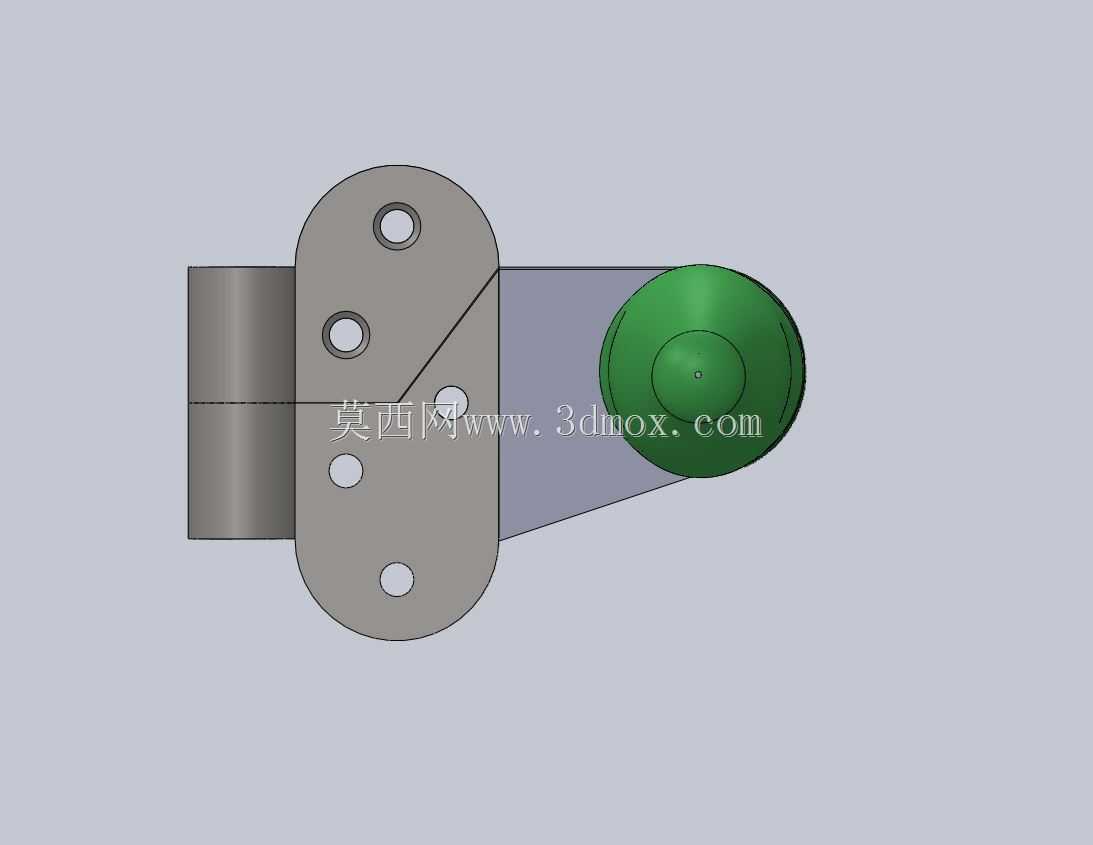

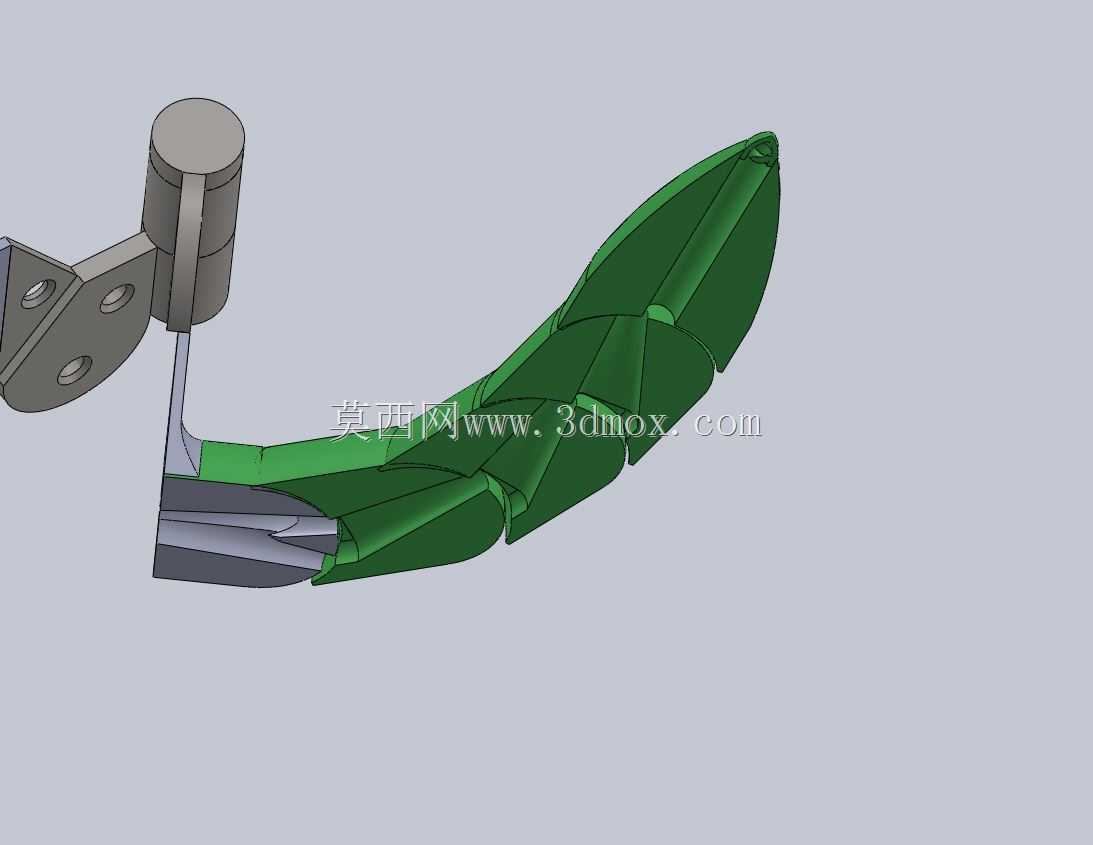

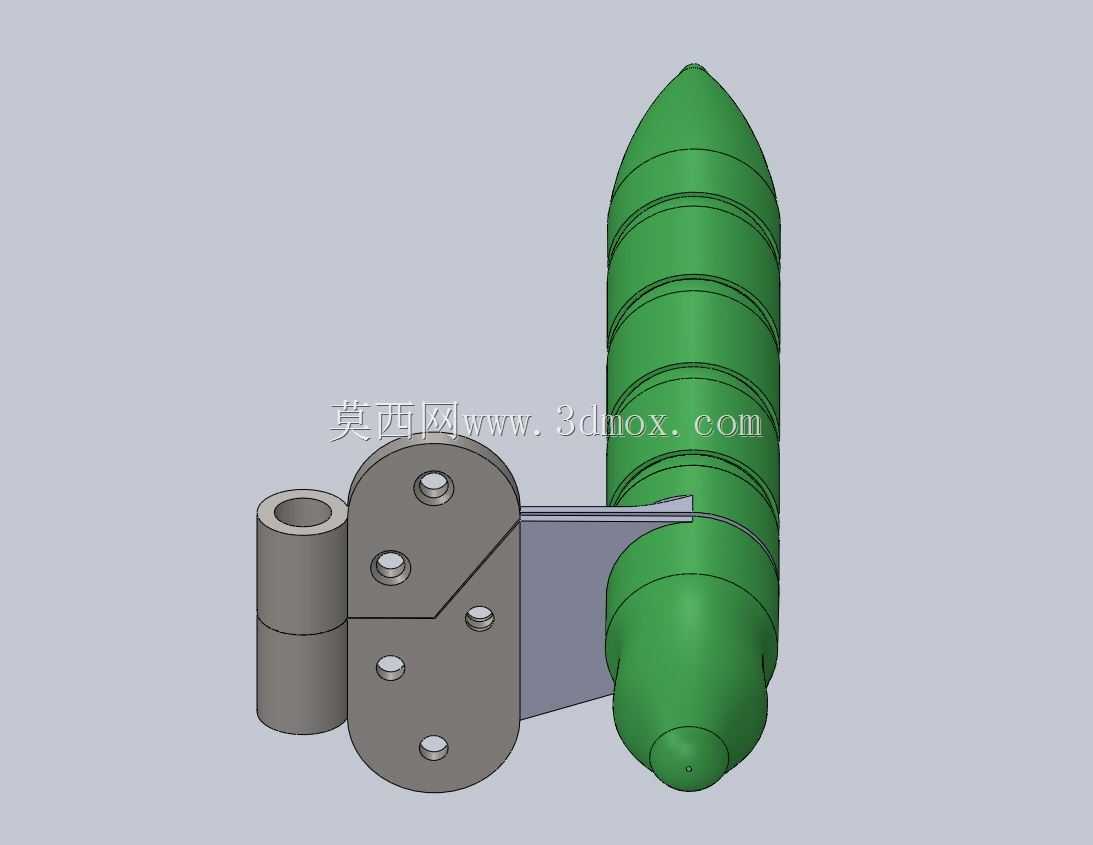

　　从实际功能特性来看，该铰链的固定端采用带安装孔的角接支座结构，支座上预留的两个通孔适配常规螺栓紧固安装，可直接固定在刚性机架或者门框侧边，固定端的主销轴作为整个铰接链的回转基准，承担整个活动段的静态载荷与动态摆动时的交变扭矩。串联的每一段铰接单元都采用独立的小销轴连接，相邻单元之间预留了合理的转动间隙，既不会因为间隙过大出现摆动松旷，也不会因为间隙过小导致转动卡滞，每一段单元的转动角度经过限位设计，单段最大摆角控制在15度以内，多段累加后整体可实现接近90度的连续曲线弯曲，完全匹配类似舱门开启时带动柔性遮板随动、或者仿生机器人躯干蜿蜒行进的动作需求。

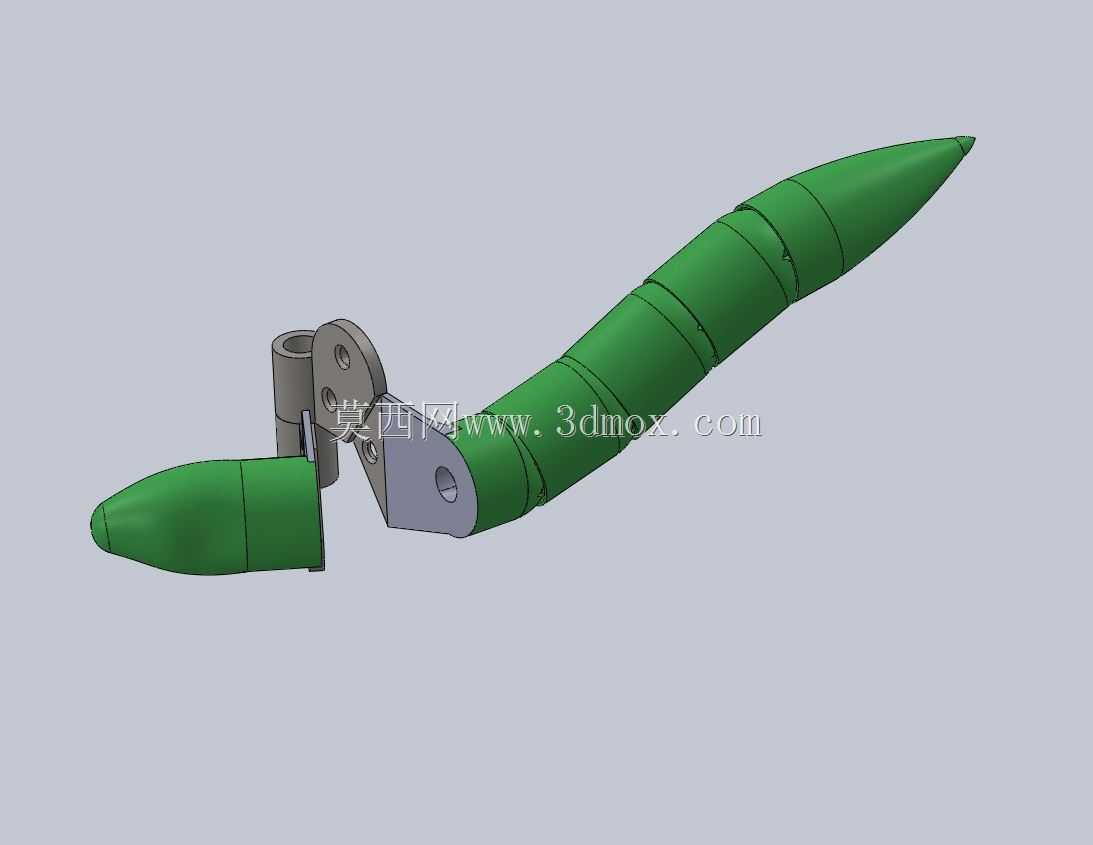

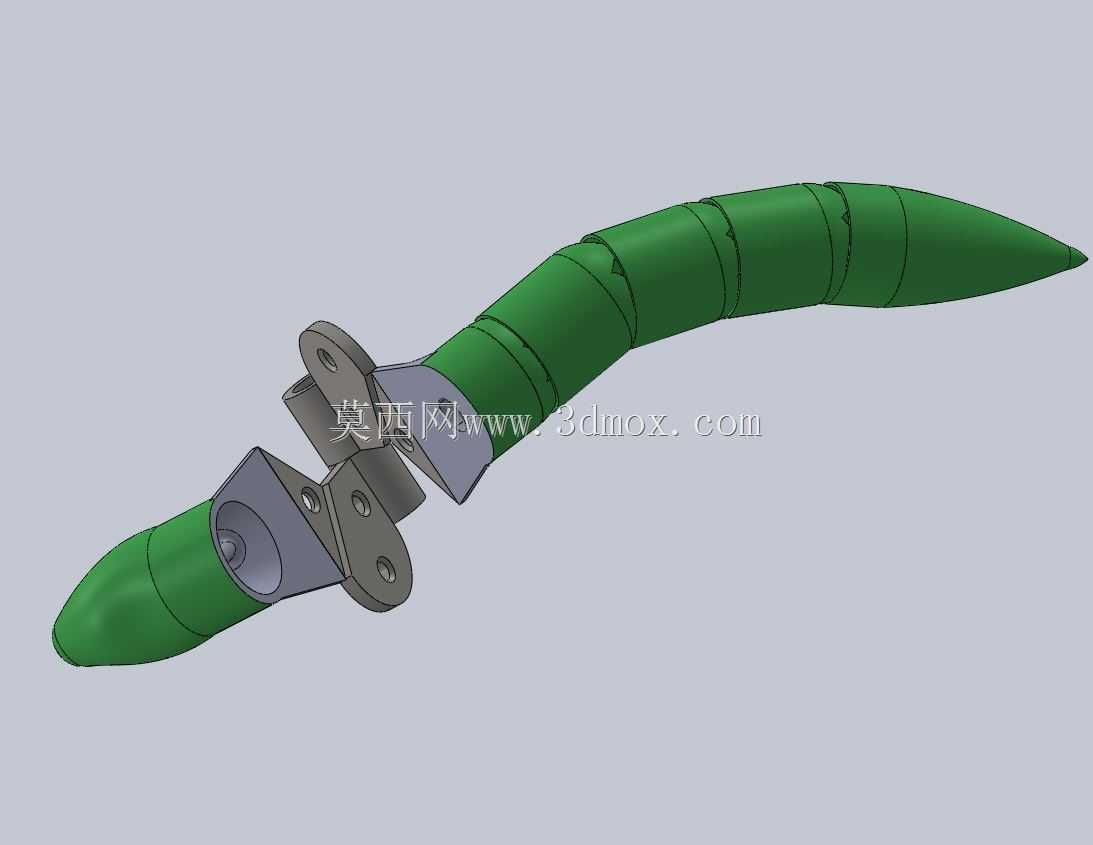

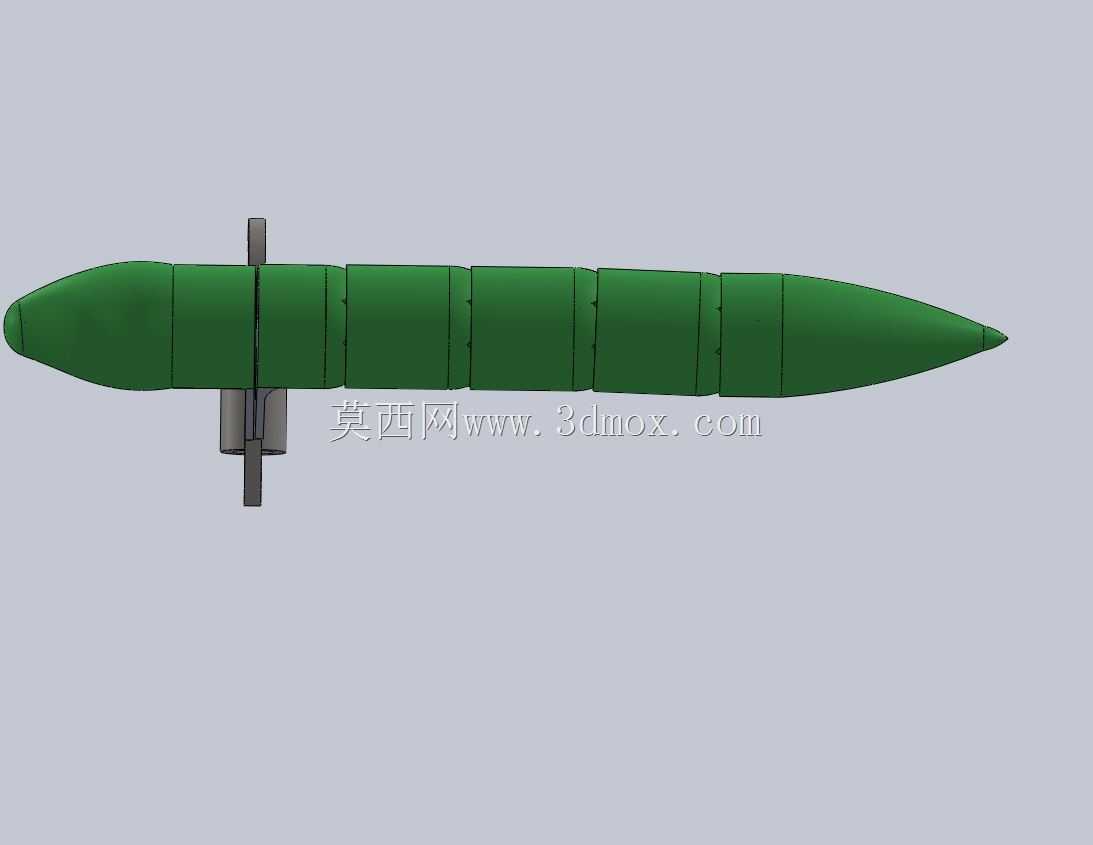

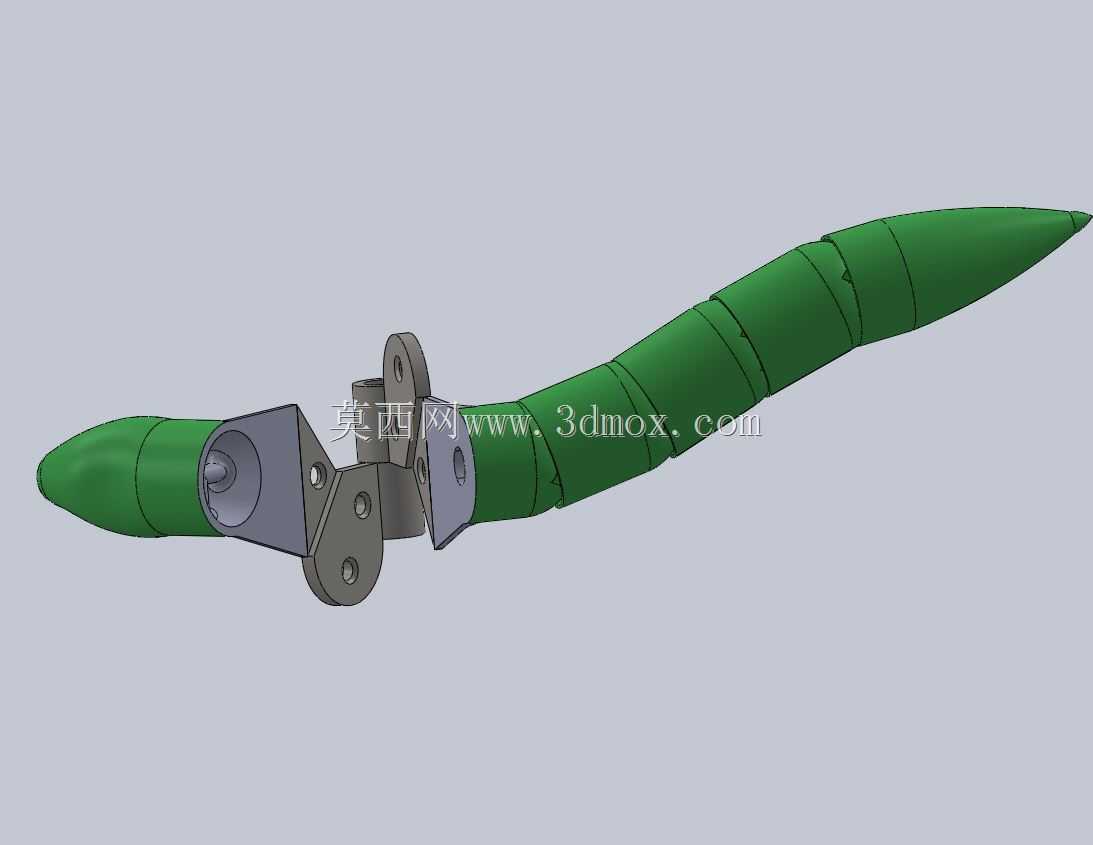

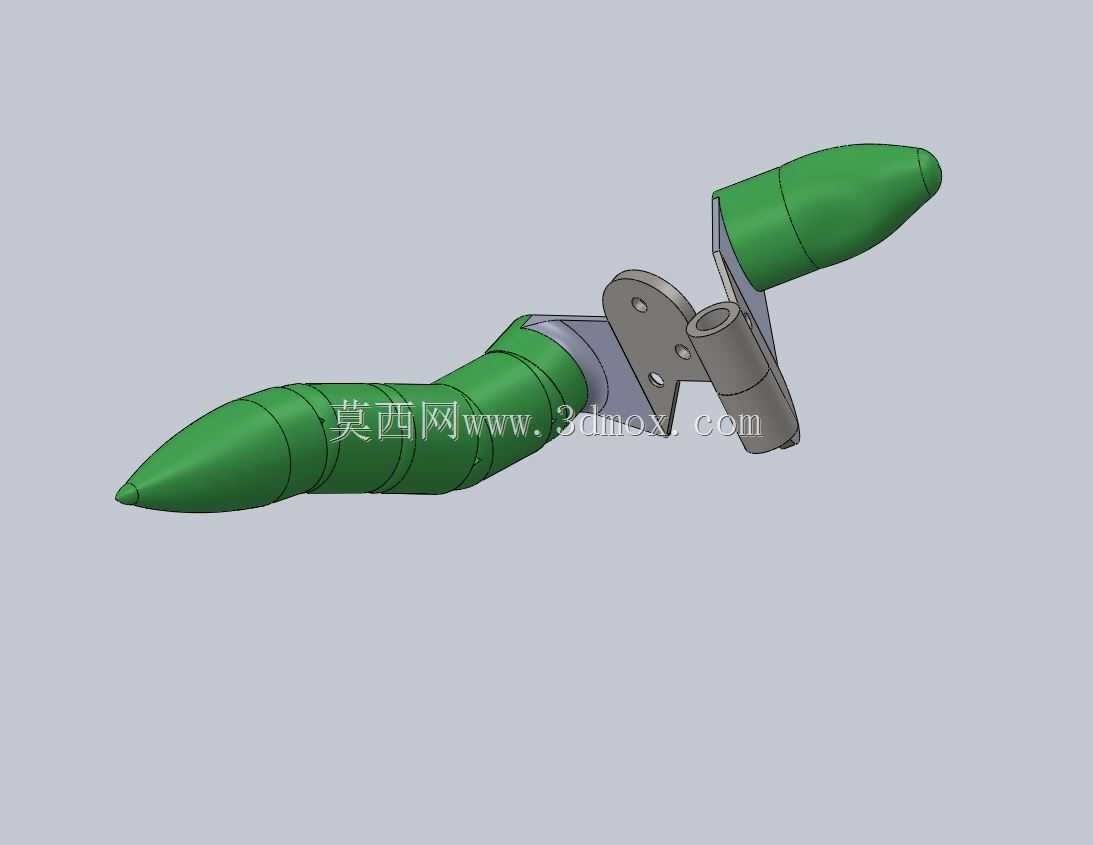

　　在设计思路上，该结构没有采用常规的整体式柔性构件，而是选择多段刚性单元铰接的方案，核心考量是兼顾柔性摆动能力与结构承载能力——整体式柔性构件长期反复弯折后容易出现材料疲劳断裂，而刚性铰接单元的磨损仅出现在销轴与孔的配合位置，后期维护仅需更换磨损的销轴即可，大幅降低全生命周期的维护成本。每一段铰接单元的外形都做了流线型包覆设计，绿色的包覆层既可以遮挡内部的铰接间隙避免杂物卡入，也能在外观上形成连续的仿生曲面效果，适配创意装饰类场景的外观需求；单元之间的配合面采用微凸的弧面设计，摆动时相邻面之间为面接触，相比线接触的铰接结构，承压面积更大，承受径向载荷时的形变更小，长期使用的精度保持性更好。

　　从安装边界与尺寸适配角度来说，固定端支座的安装孔距经过标准化设计，适配常规的型材安装面，不需要额外做安装位的定制加工；整个活动段的宽度控制在较小的尺寸范围内，安装时仅需要在固定端预留与支座尺寸匹配的安装平面，活动段的摆动轨迹为连续的外摆曲线，安装前需要提前测算摆动范围内的干涉边界，避免活动段摆动时与周边的固定构件发生碰撞。销轴部分采用耐磨的金属材质，与铰接单元的孔位配合采用间隙配合，装配时可在配合位置涂抹少量润滑脂，降低转动时的摩擦阻力，同时减少铰接位置的磨损噪音。

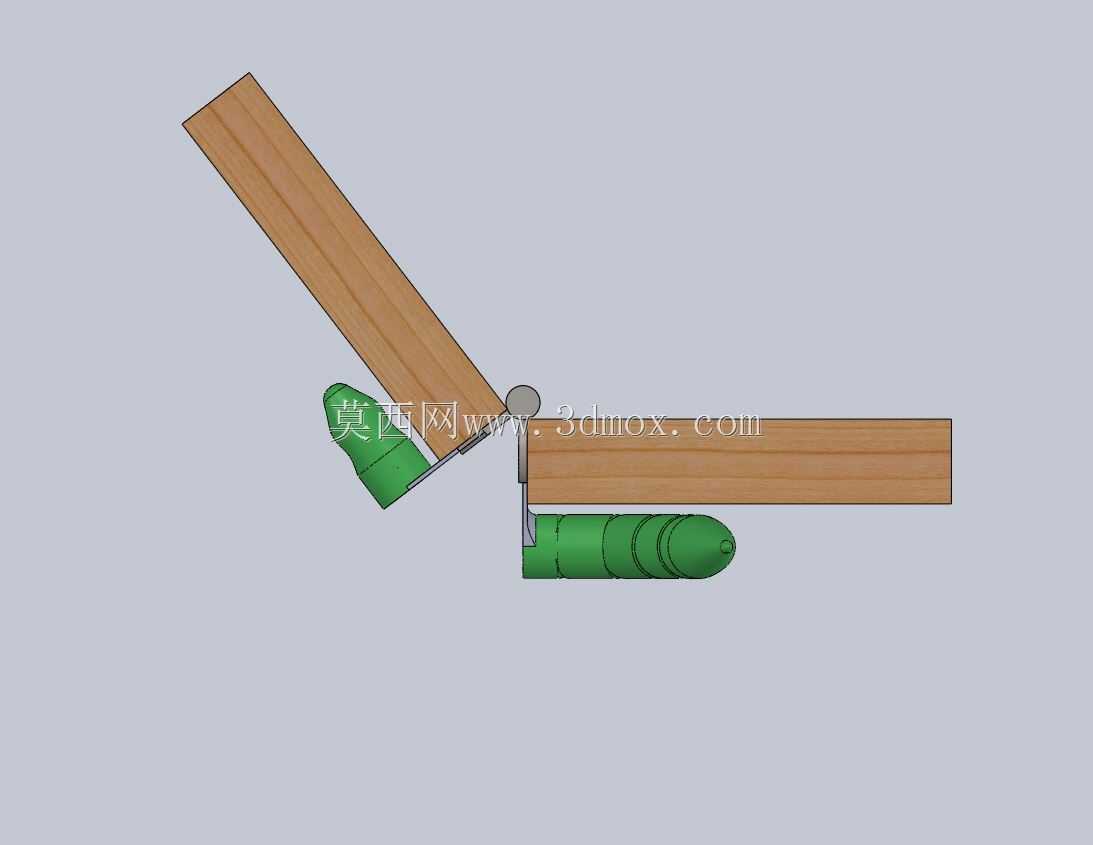

　　在实际选型应用时，如果是用在特种舱门的联动遮板场景，可根据舱门的实际开启行程调整铰接单元的串联数量，单元数量越多，整体弯曲的曲线越平滑，对应的遮板贴合度越好；如果是用在仿生机器人的躯干结构中，可在每一段铰接单元的位置预留驱动件安装位，通过拉线或者微型舵机驱动每一段单元的摆动角度，实现多自由度的蜿蜒动作。该结构的载荷传递路径非常清晰，外部载荷从活动段的末端逐段通过铰接销轴传递到固定端支座，最终分散到安装基础上，每一段单元的受力都经过等强度设计，壁厚满足常规工况下的载荷需求，不会出现局部应力集中导致的结构断裂问题。不同于常规铰链仅能实现单一平面内的转动，该结构通过铰接轴的方向排布设计，可根据需求调整相邻单元的铰接轴朝向，实现多方向的复合摆动，适配更复杂的随动动作需求。
