罗斯州立学院车用油门踏板结构设计

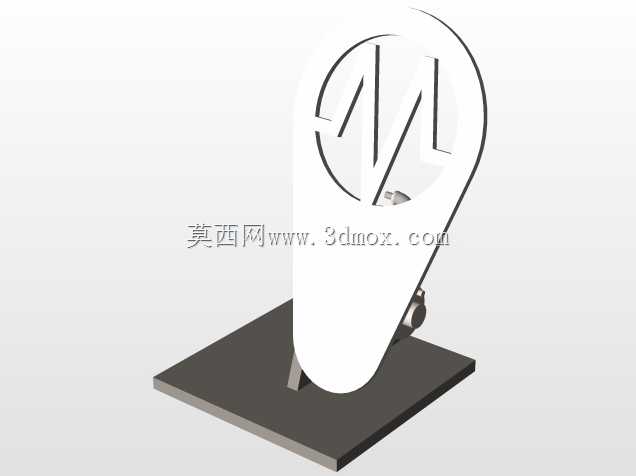

　　车用油门踏板作为驾驶员直接操控动力输出的核心交互部件，其结构合理性直接决定驾驶操作的脚感反馈、行程线性度与长期使用可靠性，这套踏板结构采用立式摆臂搭配金属安装基座的构型，区别于传统悬吊式踏板的安装逻辑，将摆臂转轴布置在基座靠近驾驶舱地板的低位区域，摆臂踩踏端向上延伸形成符合人体工学的踩踏接触面，适配多数乘用车型地板式安装的布局需求。从实际装车场景来看，这类踏板多用于追求操控脚感的运动取向车型、教学实验用车辆操控台架以及定制改装车辆的操控系统改造，驾驶员踩踏过程中，脚踝的摆动角度与踏板摆臂的转动行程形成更贴合自然踩踏姿态的匹配，长时间驾驶不易产生脚踝疲劳，相比悬吊式踏板能提供更清晰的油门开度反馈，帮助驾驶员更精准控制动力输出幅度。

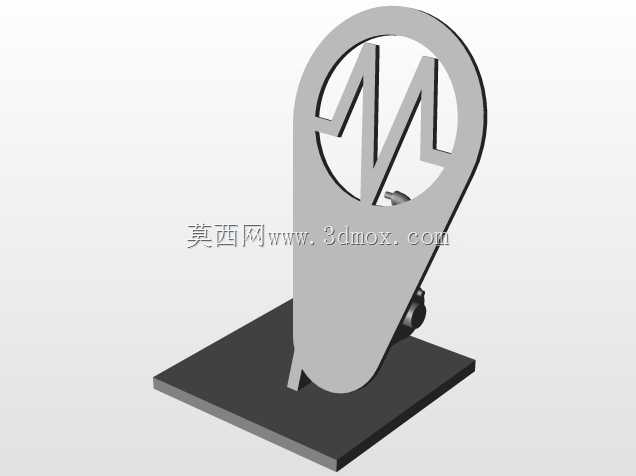

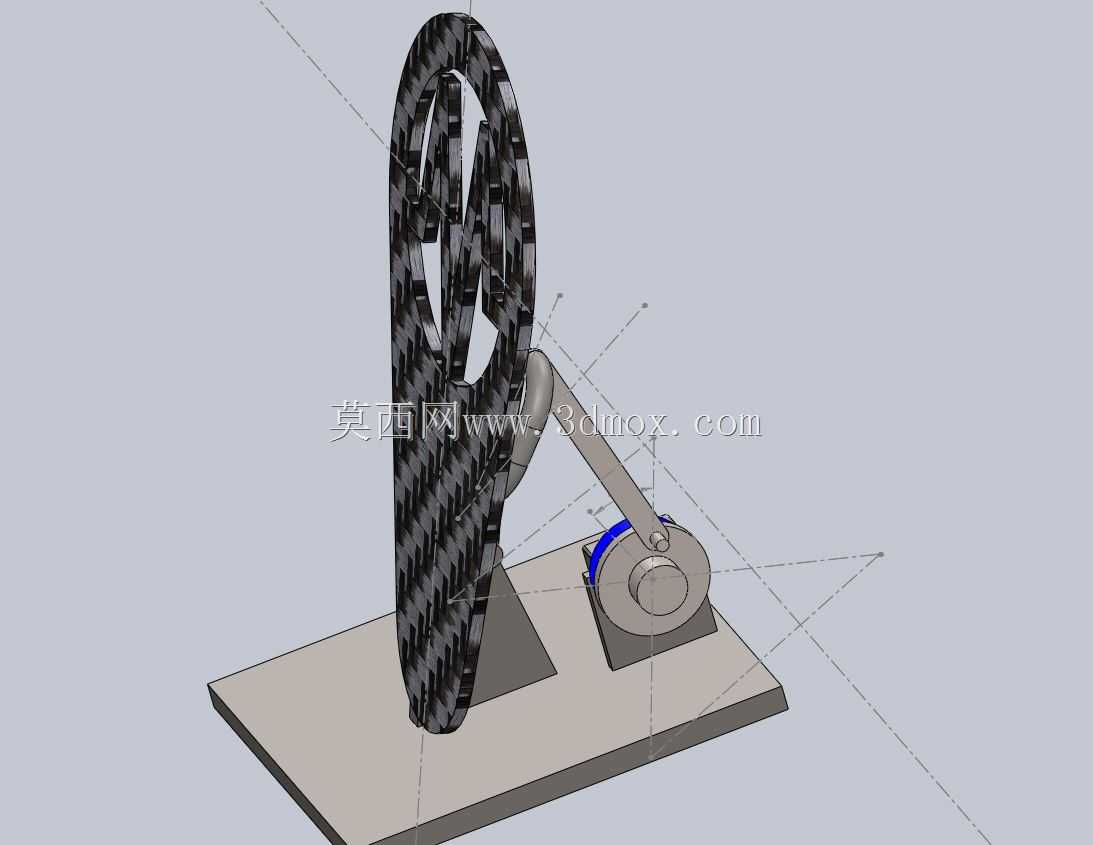

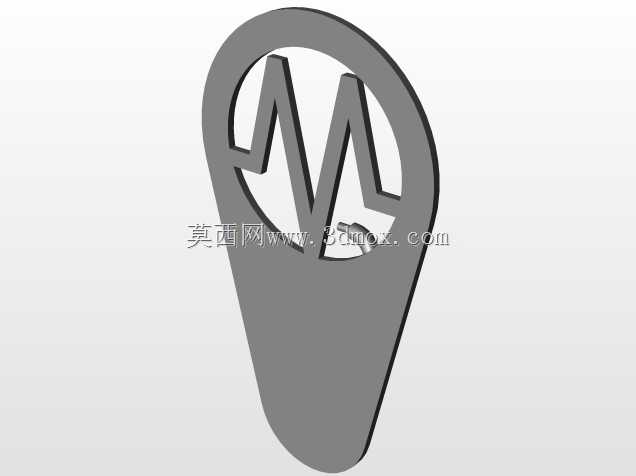

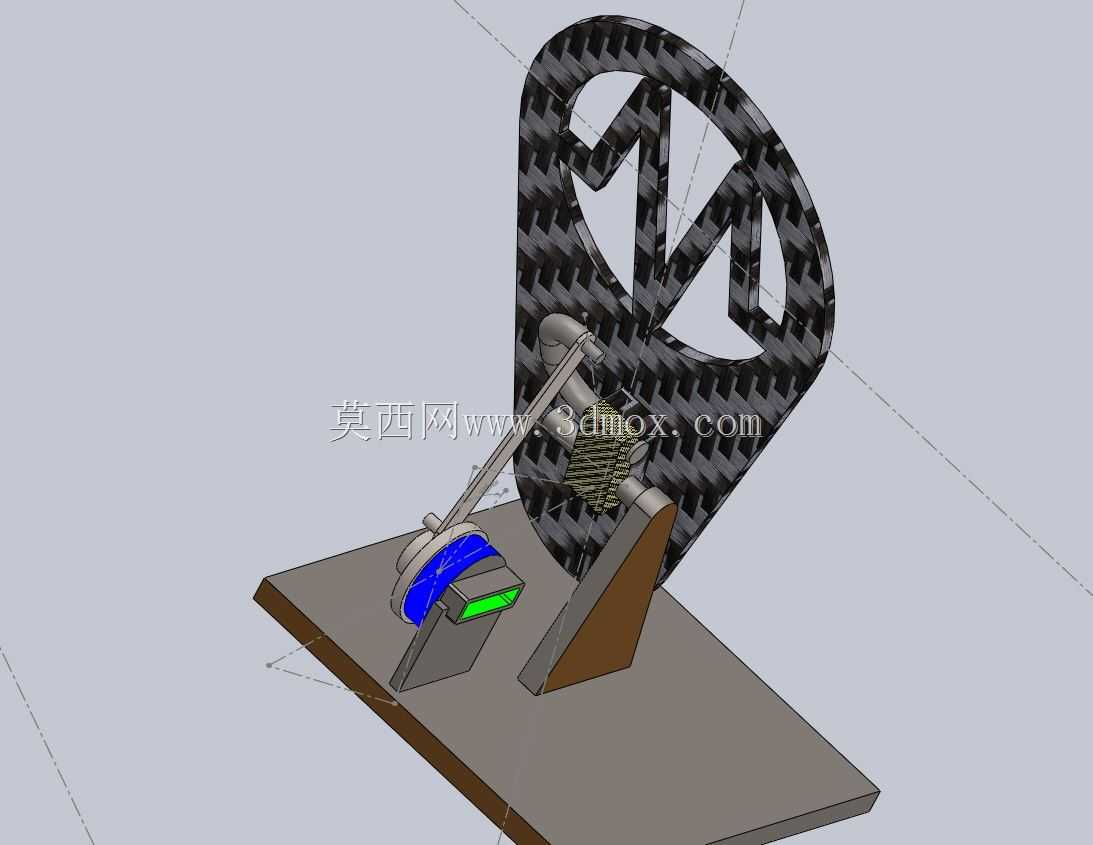

　　整套结构的功能实现逻辑围绕踩踏力的线性传递展开，摆臂采用镂空辐条式构型，在保证整体结构刚度的前提下尽可能降低自身重量，避免踏板自身惯量对踩踏反馈造成干扰，摆臂与基座之间的转轴部位设置了耐磨衬套安装位，可根据实际脚感需求选配不同阻尼特性的衬套，调整踩踏过程中的阻尼力度，匹配不同车型的调校风格；摆臂末端预留了传感器安装接口，可适配接触式电位计传感器或是非接触式霍尔传感器，将踏板的转动角度转化为电信号传递给车辆动力控制系统，实现油门开度的精准控制，基座上设置的限位结构可精准限制踏板的最大转动行程，避免过度踩踏导致内部传感器或是传动结构损坏。设计过程中优先考虑了安装边界的通用性，安装基座采用平板式构型，预留了三个标准螺栓安装孔位，

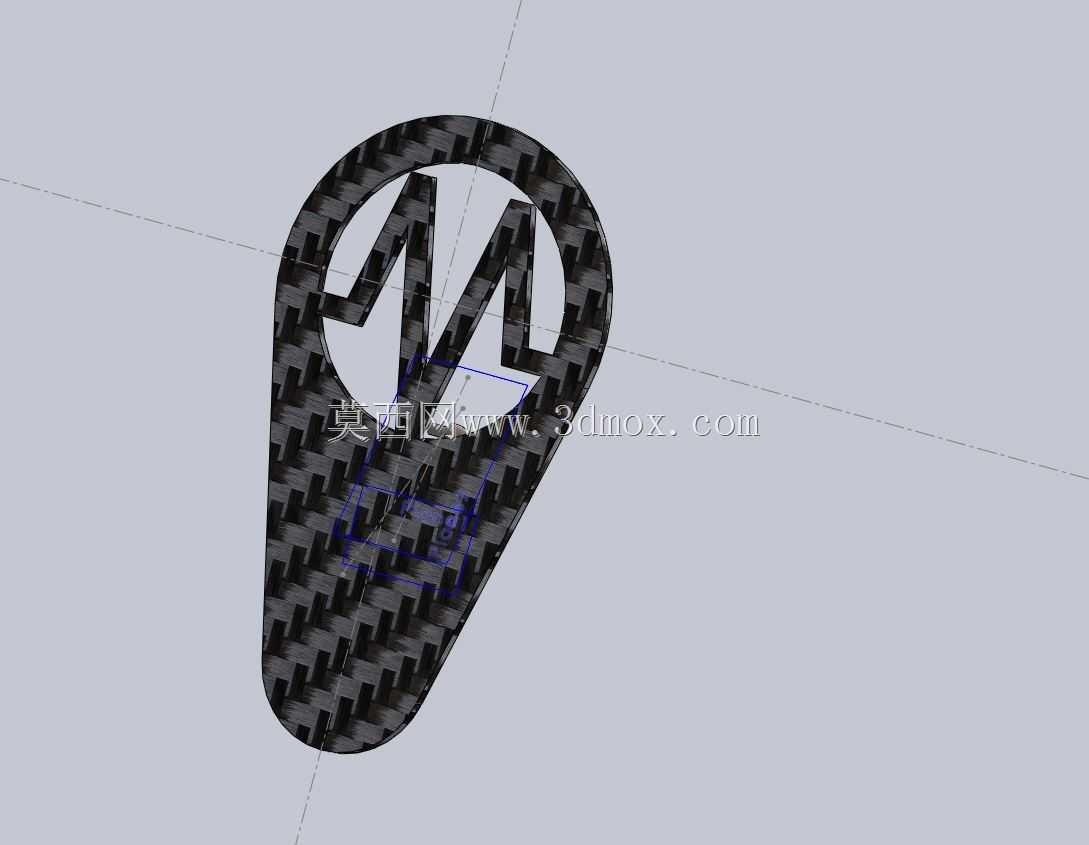

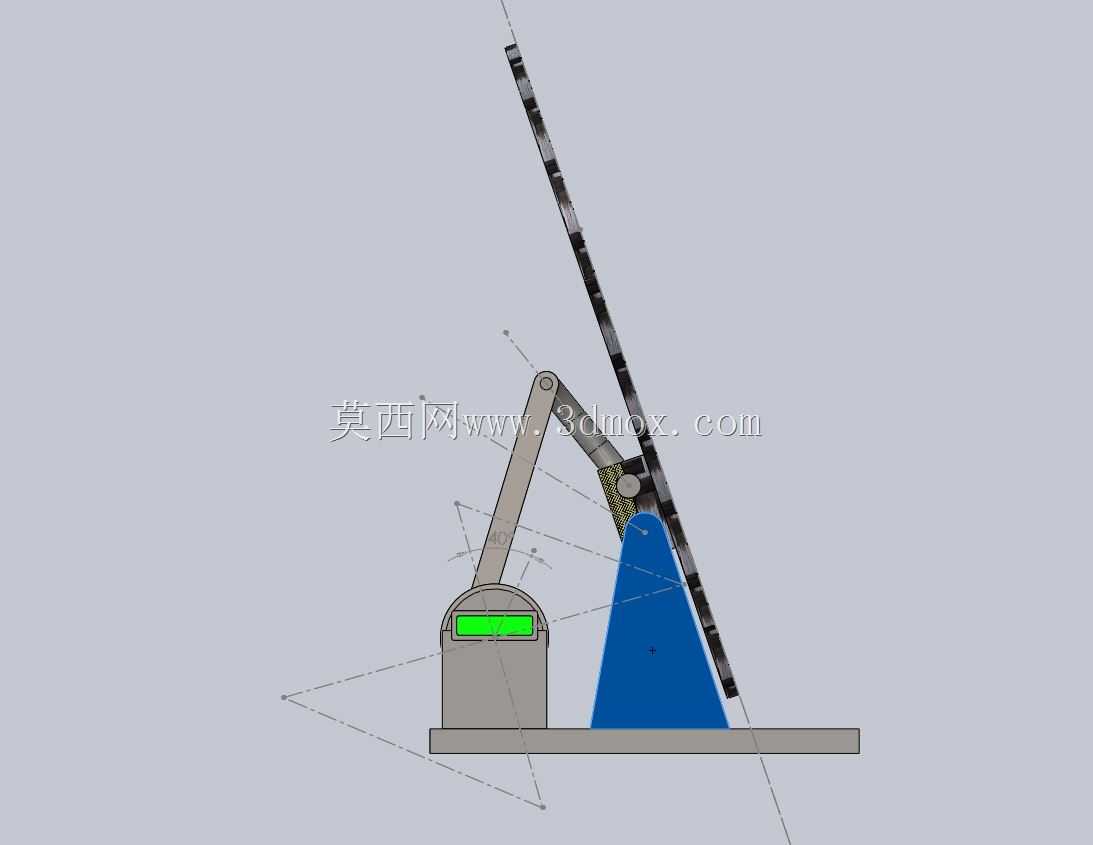

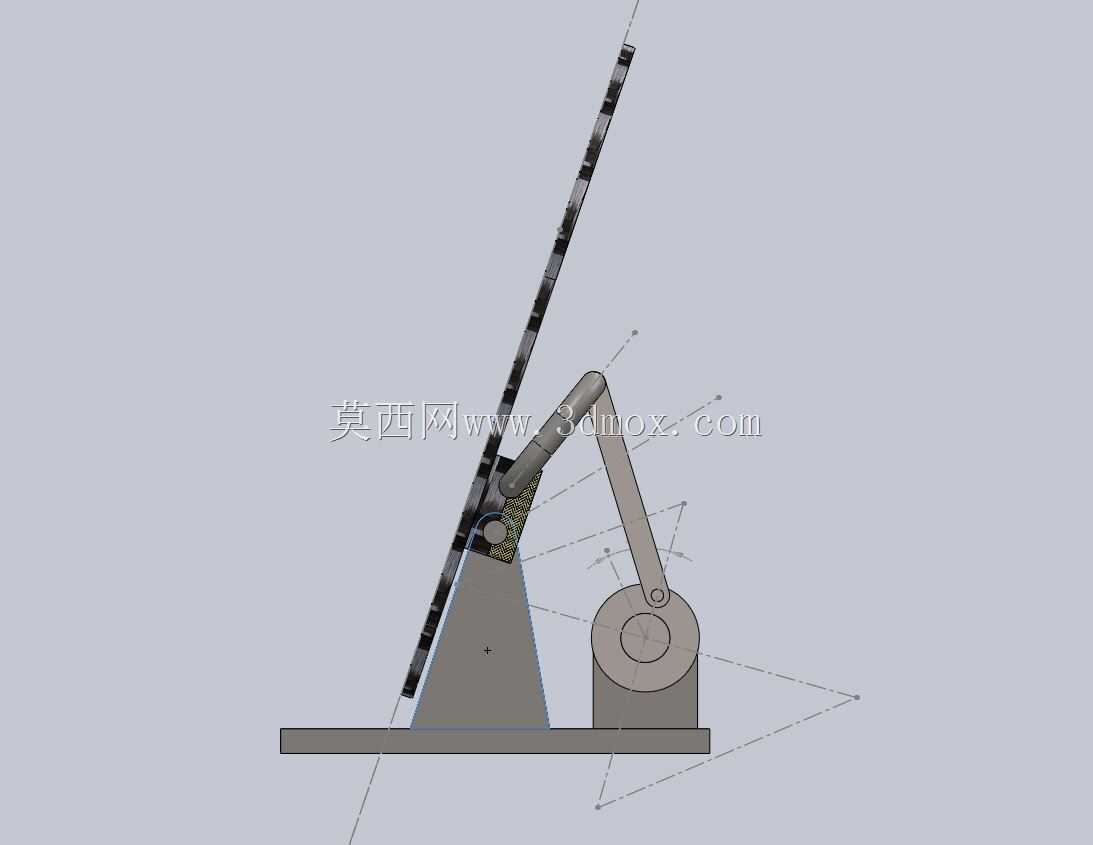

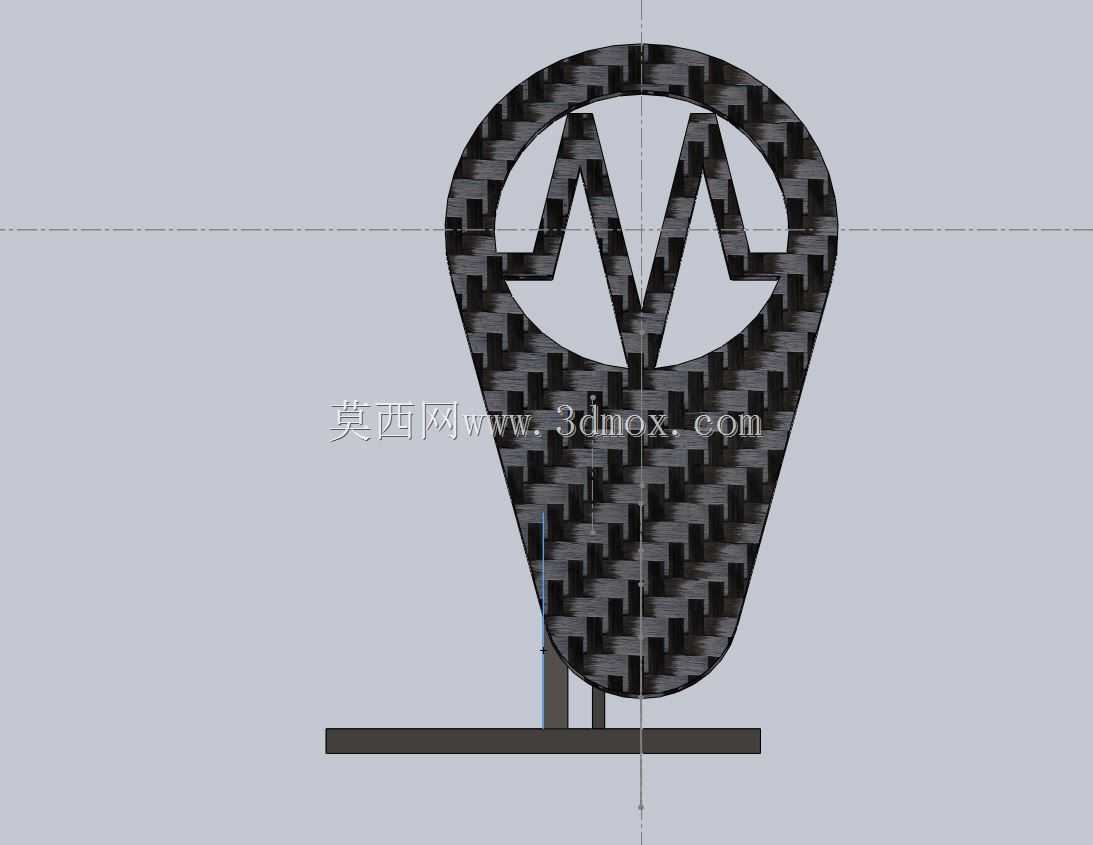

　　孔位间距符合多数乘用车型驾驶舱地板的安装点位规范，不需要对原车地板进行额外打孔改造即可完成适配，基座的整体厚度控制在合理范围，不会过度占用驾驶舱地板下方的布局空间，给周边的线束布置、地毯铺设预留了足够余量。摆臂的踩踏接触面做了微弧面处理，表面可加装防滑橡胶垫，避免驾驶过程中脚底打滑造成的操控失误，摆臂的转动行程经过反复校核，从初始怠速位置到最大油门开度位置的转动角度控制在15度到18度区间，既保证足够的开度控制精度，又不会因为行程过长导致踩踏动作幅度过大影响应急操作响应速度。传动连杆的长度经过匹配计算，保证踏板转动角度与传感器转轴转动角度的比例处于合理区间，避免传感器行程浪费或是超量程工作，连杆两端的铰接点都设置了间隙补偿结构，

　　长期使用产生磨损后也不会出现踏板虚位过大、开度信号不准的问题。整套结构的受力路径经过优化，踩踏力从踏板接触面传入后，通过摆臂主体传递到转轴部位，再分散到整个安装基座上，最终通过安装螺栓传递到车身地板结构，应力集中区域都做了圆角过渡处理，避免长期交变载荷作用下出现结构疲劳断裂的问题，基座底部与车身地板接触的面做了平面度处理，安装后不会出现局部应力集中导致的基座变形。在台架验证阶段，这套结构可承受超过百万次的往复踩踏测试，结构形变量控制在允许范围内，转轴部位的磨损量不会影响踏板的正常操作反馈，适配不同类型的油门信号采集方案，既可以用于传统燃油车的拉线油门改装，也可以适配新能源车型的电控油门信号采集需求，在教学实验场景中，这套结构也可作为车辆操控系统的教学演示模型，帮助学员理解油门踏板的工作原理、结构组成与调校逻辑。
