钢管式小型越野车架底盘结构设计

　　这套钢管式小型越野行走底盘结构，主要面向非铺装路面的短途穿越、户外休闲作业场景设计，区别于量产乘用越野车的冲压焊接一体式车身结构，采用外露空间管阵式承载框架，核心优势在于结构冗余度高、改装拓展空间充足，同时整体自重远低于同尺寸带覆盖件的量产越野车型，能够在复杂地形下获得更优的推重比表现。从实际使用场景来看，这类结构常被应用于全地形休闲穿越、林区短途巡检、野外作业点位通勤等场景，无需依赖成型铺装路面，能够应对碎石坡、浅滩、沟壑等常规乘用车辆无法通行的地形条件。

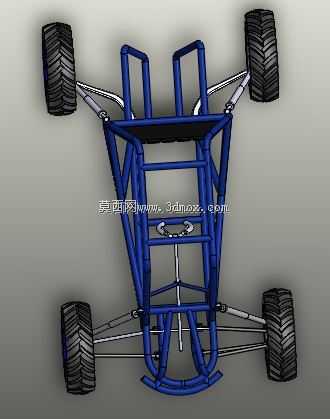

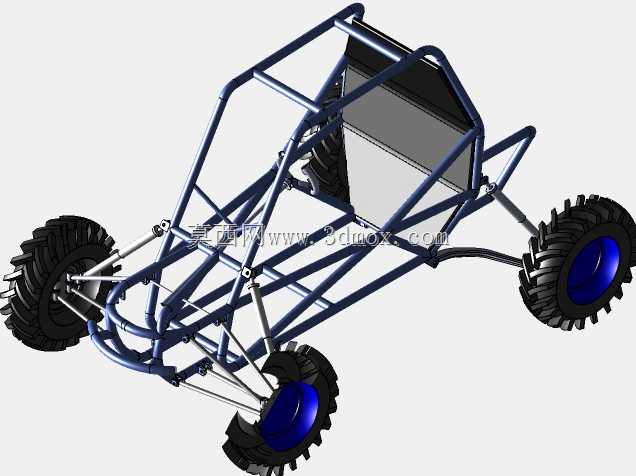

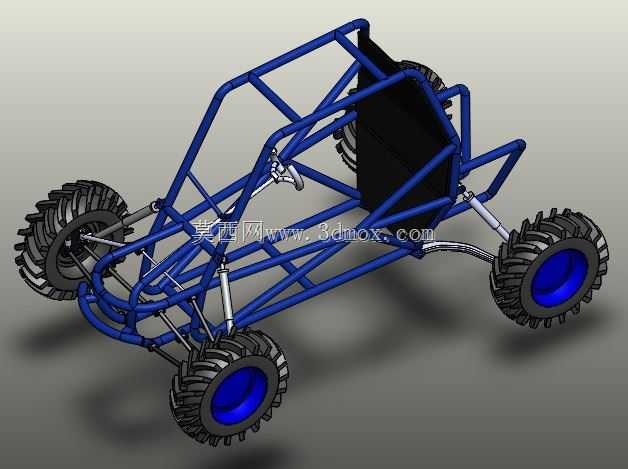

　　设计思路上，整体承载框架采用圆形钢管弯折拼接成型，主受力管沿纵向贯通前后悬架安装点，横向设置多组加强横撑形成封闭桁架结构，避免单点受力导致的管架变形。管架的上部预留了座椅安装位、安全防滚支撑结构，下部则围绕动力总成、传动机构的安装边界做了下沉式设计，能够有效降低整车重心，减少侧倾风险。前后悬架均采用双横臂独立悬架结构，上下控制臂通过球铰与车架主纵梁连接，减震器安装点直接布置在主受力管节点位置，避免应力集中导致的管架开裂。转向机构采用中置转向拉杆布局，转向器安装在车架前部横梁位置，左右横拉杆长度对称设计，能够保证转向时左右轮转角偏差控制在合理范围内，减少非铺装路面行驶时的轮胎异常磨损。

　　从安装边界来看，车架前部的安装点预留了转向系统、前制动管路、前防撞结构的固定位，轮距设计匹配大颗粒越野轮胎的安装间隙，轮胎与车架管梁之间预留了足够的跳动行程，即使在悬架全压缩状态下，轮胎也不会与车架、横撑结构发生运动干涉。后部车架结构除了后悬架安装点之外，还预留了动力总成、后置油箱、传动半轴的安装空间，后横臂的安装铰点采用同轴双衬套结构，能够承受大扭矩输出时的纵向冲击载荷。车架中部的乘员区域宽度满足单人驾乘的空间需求，防滚管的高度高于驾乘人员坐姿头部位置，在发生侧翻时能够形成有效的生存空间，避免乘员直接接触地面。

　　结构细节上，所有钢管的拼接节点均采用相贯线切割配合满焊工艺，焊缝位置避开了应力集中的弯折区域，管梁的弯折半径统一控制在管径的3倍以上，避免冷弯过程中出现管壁开裂、应力残留的问题。悬架控制臂采用钢管焊接成型，端部的球头安装座设置了加强筋结构，能够承受越野工况下的纵向、横向复合冲击。轮胎选用大花纹块状越野胎，胎纹深度较深，在泥泞、砂石路面能够获得足够的抓地力，轮毂与半轴的连接采用多螺栓固定结构，保证大扭矩传递时的连接可靠性。

　　这类管架式越野底盘的设计核心，在于平衡结构强度与自重的关系，不同于常规道路车辆的结构设计逻辑，越野工况下需要重点考虑冲击载荷下的结构冗余，所有受力节点的强度都按照极限冲击工况做了冗余设计，同时通过管架的桁架结构分散受力，避免局部应力过大导致的结构失效。在实际建模过程中，需要反复验证悬架跳动过程中所有运动部件的间隙，包括轮胎与车架、拉杆与车架、传动部件与横撑之间的运动边界，避免动态行驶过程中出现部件干涉。同时车架的所有安装点位置都需要对应通用改装部件的安装尺寸，保证后续拓展改装时的兼容性，比如减震器安装孔位、发动机安装机脚位置、座椅固定点等，都采用行业通用的孔距标准，降低后续改装的适配成本。
