皮卡货厢FRONTIER防滚龙门架结构设计

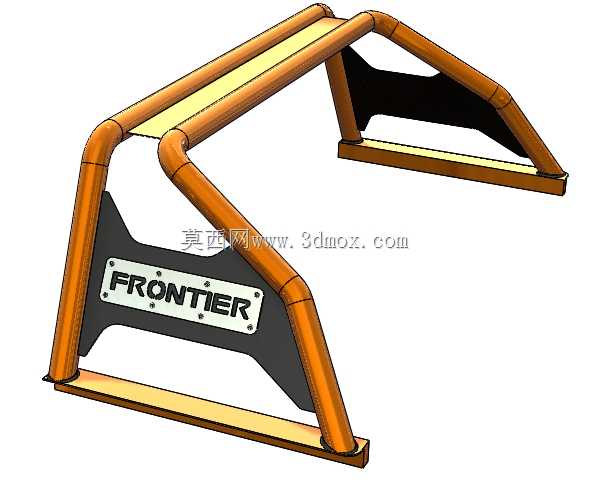

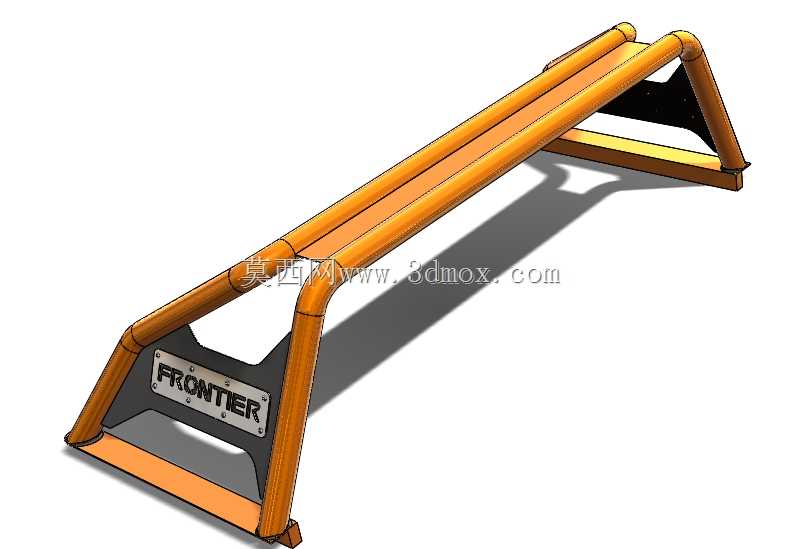

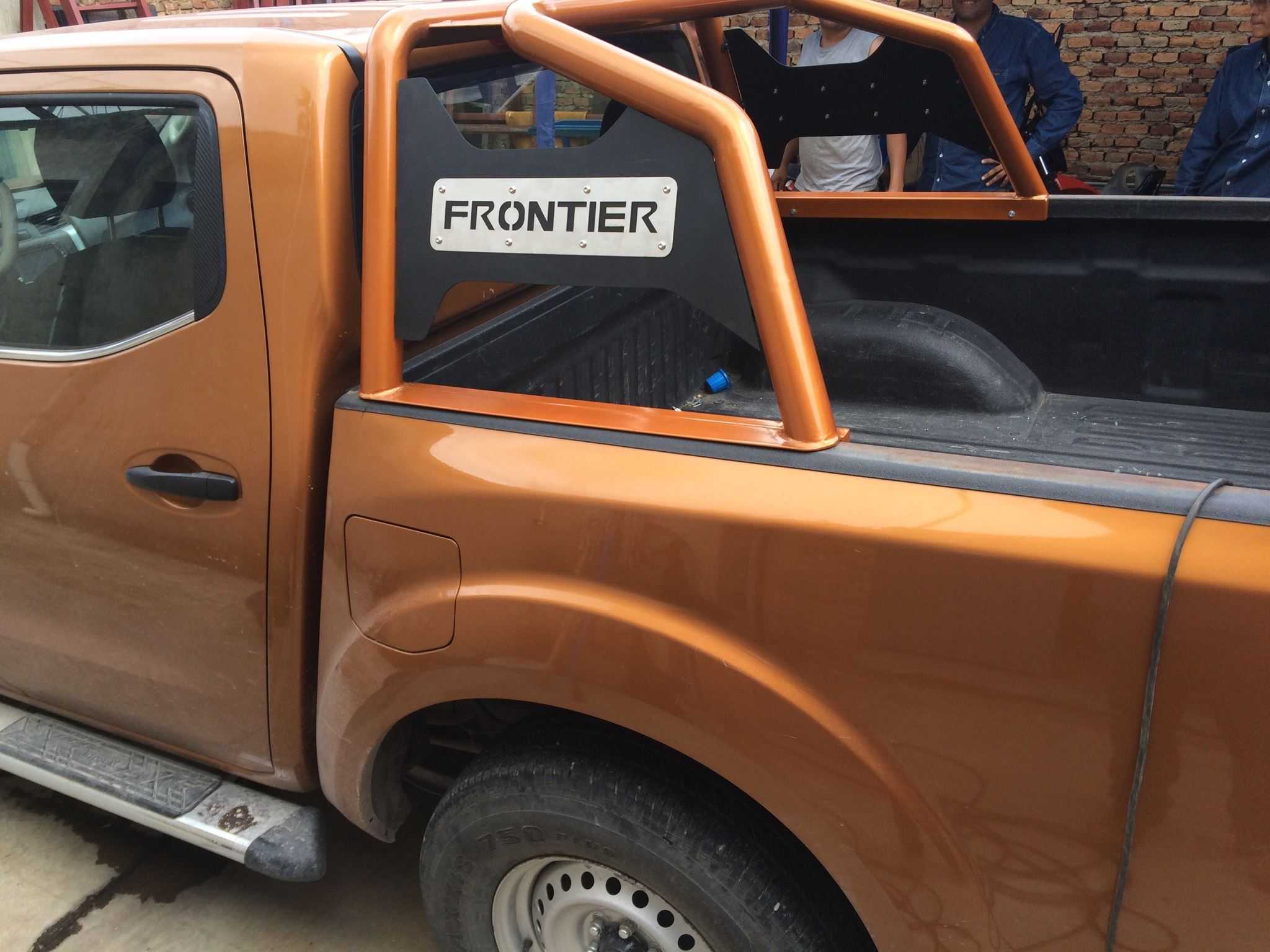

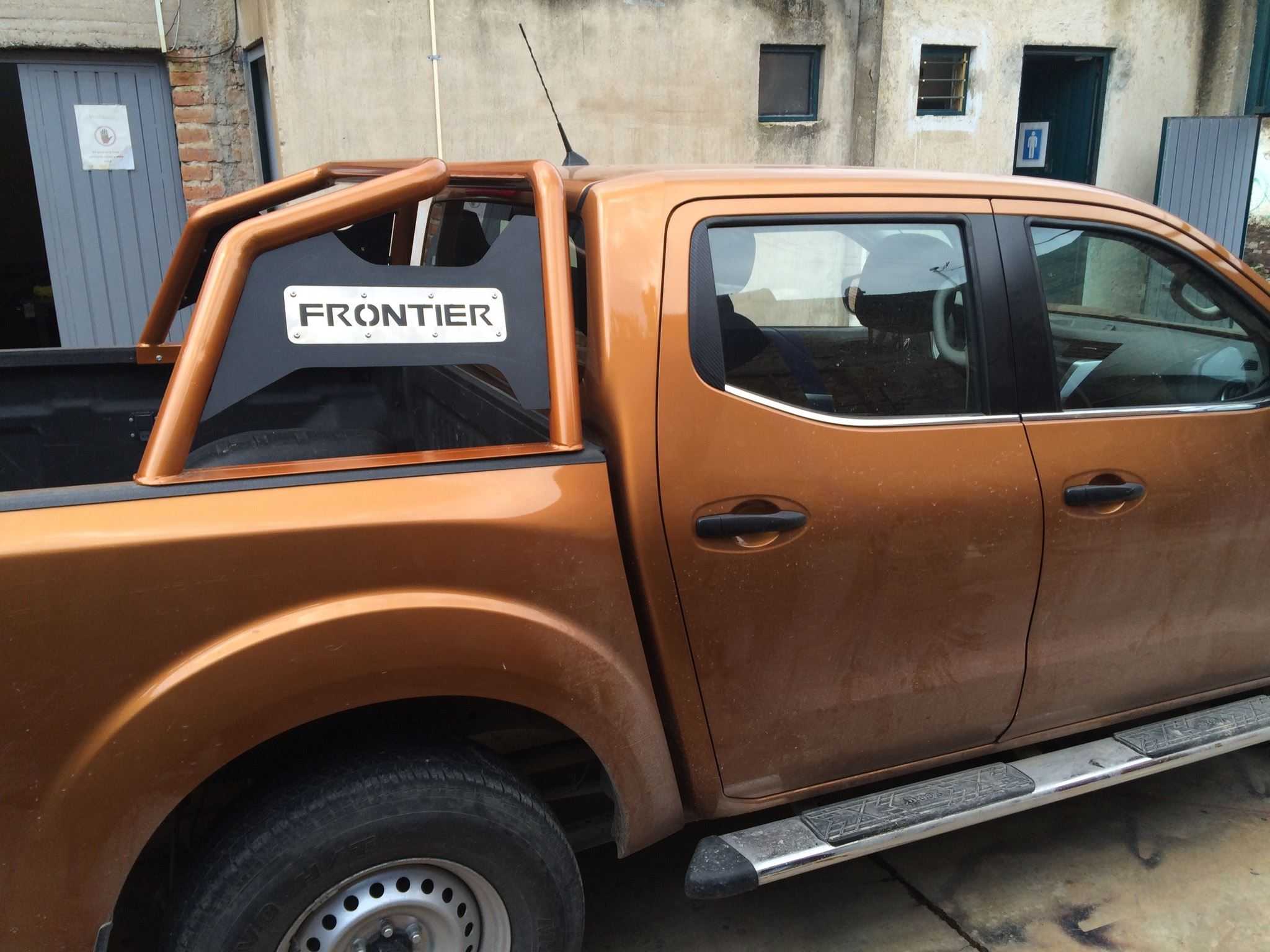

　　这款结构是针对日产Frontier皮卡车型开发的货厢龙门防滚架，主要面向皮卡后市场改装场景，适配标准双排中型皮卡的货厢安装边界，核心作用是在车辆发生侧翻、货厢重物前移冲击时，为驾驶室后围提供结构防护，同时兼顾货厢内货物的限位固定、辅助户外越野场景的装备挂载需求。从实际装车效果来看，该结构采用弯管成型的主支撑骨架，两侧立柱直接固定在货厢轮拱上方的原厂安装点位，不需要对货厢钣金进行破坏性打孔切割，安装时仅需匹配原厂预留的螺栓孔位即可完成定位，适配的货厢内宽对应Frontier标准货厢的1560mm尺寸，整体架体高度高出货厢上沿280mm，不会遮挡后挡风玻璃的正常观察视野，同时架体顶部预留的横向空间可拓展安装车顶射灯、工兵铲固定座、

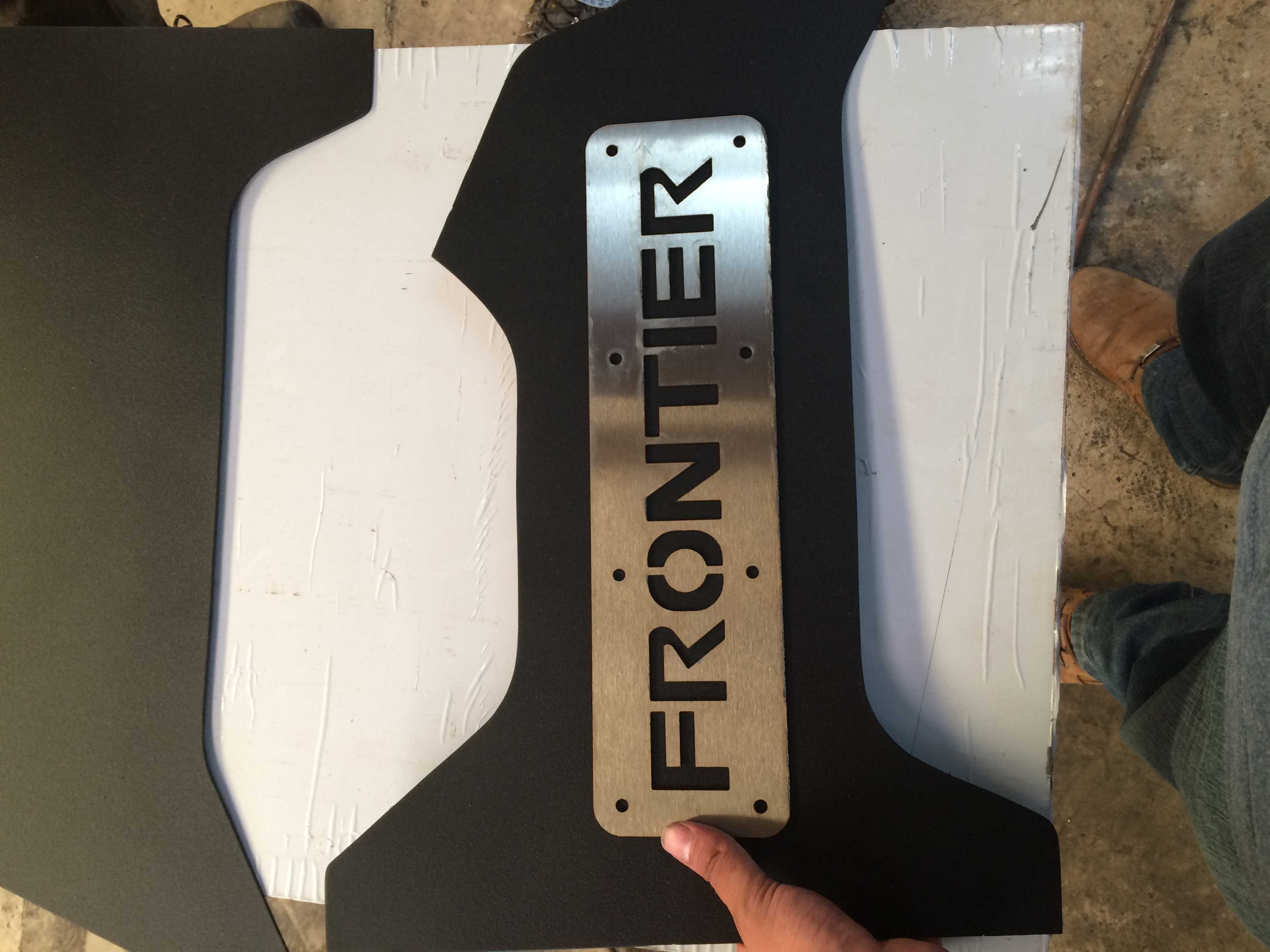

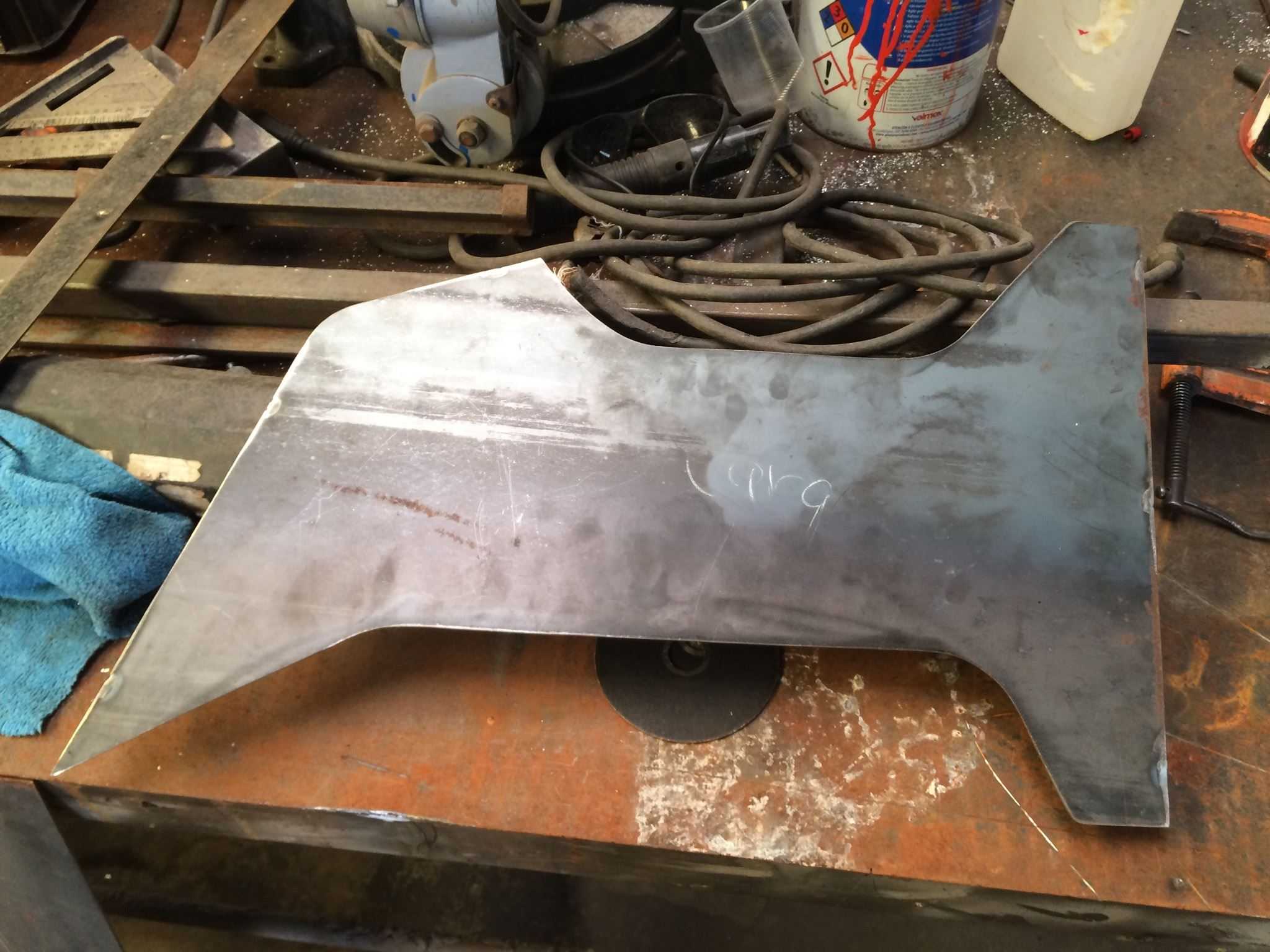

　　户外救援装备挂载点，满足越野穿越场景的实用需求。设计过程中优先考虑了结构的受力传递路径，主支撑采用圆管弯折成型，弯折处做了大圆弧过渡处理，避免应力集中导致的结构断裂风险，两侧的黑色装饰护板并非单纯装饰件，内部衬有加强筋板，与主圆管骨架采用螺栓刚性连接，既可以遮挡内部的安装焊缝与固定螺栓，提升外观整体性，同时在车辆发生后部撞击时，护板可分散部分冲击力，避免主骨架直接受力变形。架体中间的标识安装位采用沉头螺栓固定，标识板与骨架之间预留了3mm的减震胶垫间隙，避免车辆行驶过程中产生共振异响。从安装边界来看，两侧立柱的固定脚位完全贴合货厢轮拱上方的钣金弧度，固定脚采用6mm厚的钢板冲压成型，与货厢接触的面贴有3mm厚的橡胶减震垫，

　　既可以避免长期行驶摩擦损伤货厢漆面，也能缓冲越野路面的颠簸震动，防止固定螺栓松动。主骨架的管材选用壁厚2.5mm的无缝钢管，表面采用喷塑处理，耐候性可适应户外高温、雨雪、盐碱等不同使用环境，不会轻易出现锈蚀掉漆的问题。在功能设计上，架体的横向横梁位置预留了通用的货物捆绑带挂点，日常拉运管材、板材等长尺寸货物时，可直接将捆绑带固定在挂点上，不需要额外在货厢上焊接挂钩，同时架体的上沿横梁可承受150kg的垂直载荷，临时放置轻量户外装备时不会出现结构变形。不同于市面上通用款的皮卡龙门架，这款结构完全针对Frontier车型的货厢轮廓做了匹配设计，侧面弧度与货厢侧围的线条完全贴合，安装后与车身整体风格统一，不会出现突兀的违和感，

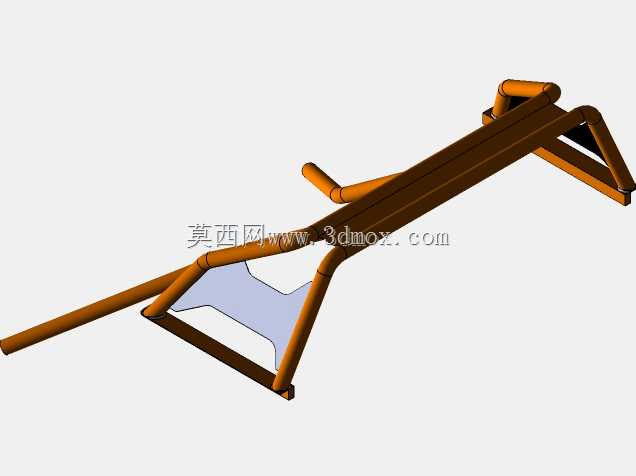

　　同时结构的受力点全部对应货厢的加强钣金位置，长期使用不会出现货厢钣金变形的问题。设计阶段通过三维建模反复验证了安装间隙，确保架体安装后与后挡风玻璃之间预留了120mm的安全距离，即使车辆急刹车货厢货物向前冲击，架体变形也不会触碰击碎后挡风玻璃，同时架体的两侧立柱位置避开了货厢原厂的绳钩位置，不影响货厢原厂绳钩的正常使用。针对越野场景的使用需求，架体的主支撑管做了加强处理，在车辆发生侧翻时，架体可先于驾驶室接触地面，分散冲击力，避免驾驶室变形挤压乘员空间，同时架体的整体重量控制在18kg左右，不会过多增加车辆的后轴载荷，对车辆的油耗和操控影响极小。
