管式车架越野童车三维结构设计

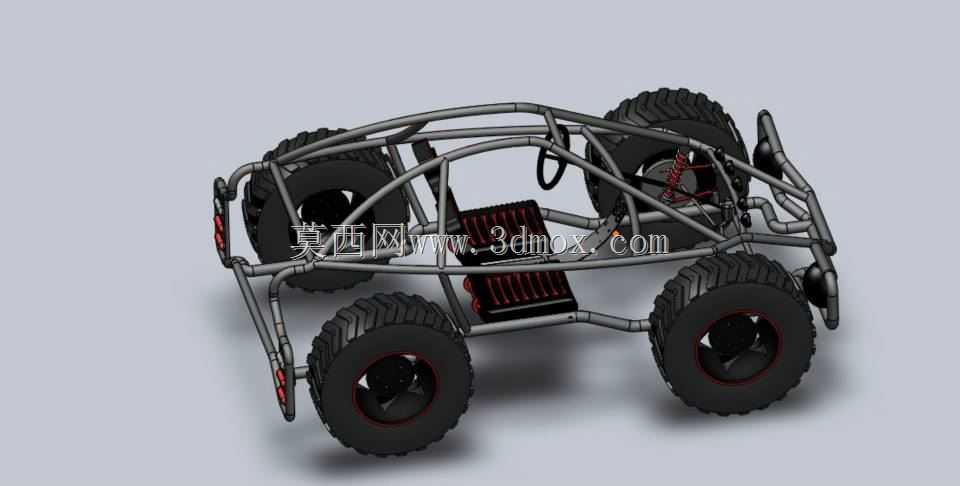

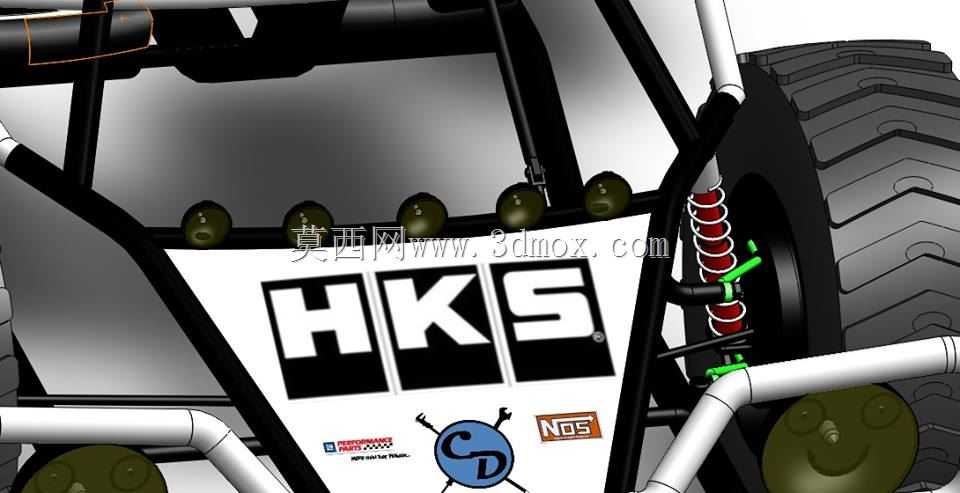

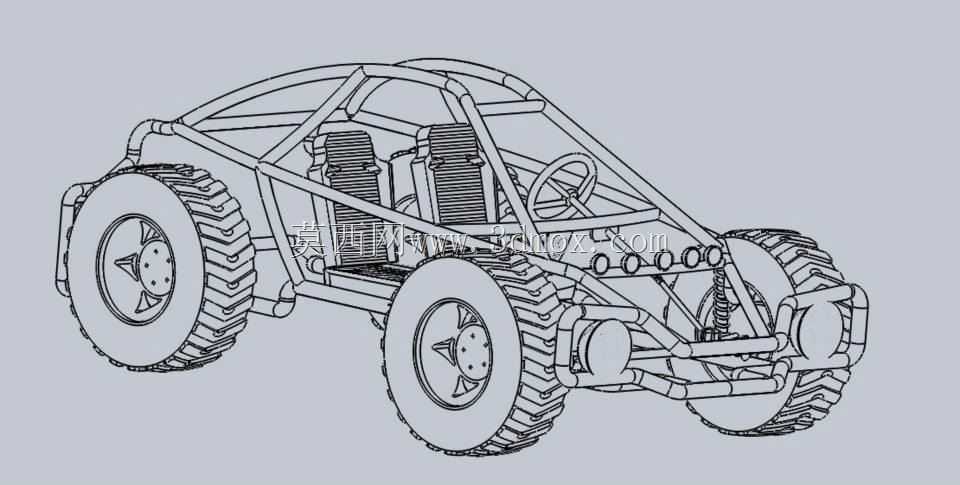

　　这款管式车架结构的小型越野载具，核心定位是面向低龄用户的户外休闲骑行装备，整体结构围绕非铺装路面的通过性需求搭建，没有采用传统童车的塑料覆盖件设计，直接将承力车架作为外观视觉主体，既降低了整车自重，也能在发生碰撞时通过管材的形变吸收冲击能量，保护驾乘人员安全。车架主体采用多段冷拔薄壁钢管弯制后焊接成型，管材走向完全贴合受力路径，主环结构从车头前部一直延伸到车尾上部，形成完整的闭合防滚笼结构，即使车辆发生侧翻，也能在驾乘区域上方预留足够的安全生存空间，不会出现结构溃缩挤压乘员的问题。前后悬架的安装支座直接焊接在车架主管上，省去了额外的连接转接件，减少了装配环节的公差累积，同时也提升了悬架连接点的结构刚度，

　　在颠簸路面行驶时不会出现支座松动变形的问题。轮组部分采用了大直径深花纹越野轮胎，胎块高度远大于普通民用童车的轮胎设计，胎面的块状花纹呈交错排布，在泥土、砂石、浅草皮等非铺装路面行驶时，能有效嵌入路面凸起部分获得足够抓地力，不会出现普通光面轮胎容易打滑陷车的问题；轮辋采用分体式锁紧结构，轮胎拆装时不需要专用工具，日常维护更换胎体的操作门槛很低，轮辋内侧预留了刹车组件的安装空间，可以根据使用需求加装碟刹组件提升制动性能。整车的动力与传动组件全部布置在车架中部的低位区域，通过车架两侧的管材形成侧向防护，避免行驶过程中飞溅的砂石直接撞击动力部件，同时低位布置的重心能大幅降低车辆侧翻的概率，在横向倾斜路面行驶时的稳定性表现更好。

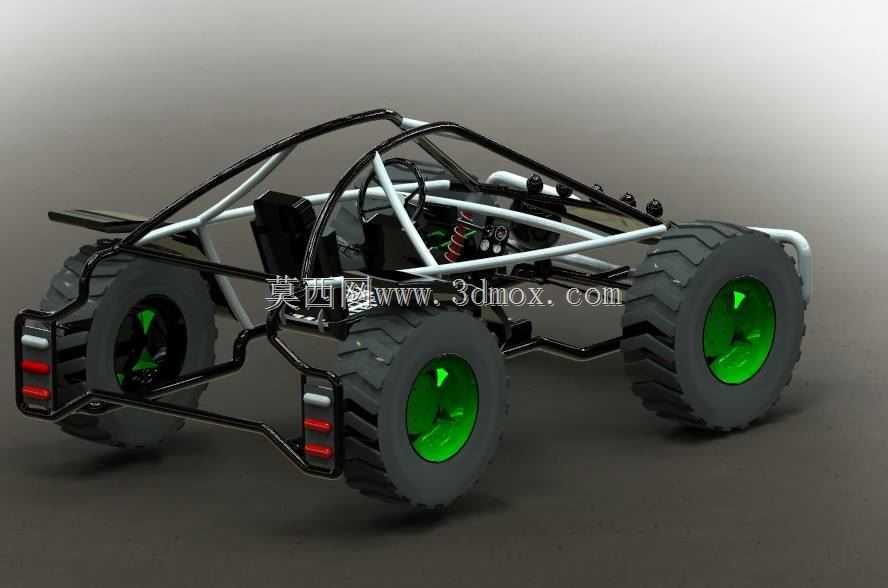

　　转向系统采用拉杆式直连结构，转向柱通过两个固定支座安装在车架前部的主管上，转向横拉杆直接连接左右转向节，没有多余的传动间隙，转向操作的虚位很小，低龄用户操作时不需要施加很大的转向力就能完成方向调整。车尾部分设置了外露式的尾灯安装位，采用嵌入式的模块化灯组，直接卡接在车架尾部的管材缺口处，线路沿着管材内部走线，不会出现线路外露被剐蹭断裂的问题，夜间行驶时能清晰提示后方车辆或行人注意位置。车架的焊接位置全部做了打磨过渡处理，没有尖锐的焊瘤凸起，所有管材的端部都安装了塑料堵头，避免使用过程中出现划伤的风险。整车的离地间隙设定远高于普通城市用童车，前后桥的牙包位置都做了上移设计，在通过凸起路面、小尺寸障碍物时，不会出现底盘托底卡滞的问题，

　　接近角和离去角的参数设定也完全参照小型全地形车的设计逻辑，能轻松爬上坡度较大的土坡，越过浅沟、小石块等常见户外障碍。设计过程中充分考虑了不同身高用户的使用需求，车架中部的驾乘区域预留了足够的腿部空间，座椅安装位设置了多个调节固定点，可以根据用户的身高调整座椅前后位置，适配不同年龄段的使用需求。电池与控制模块的安装位设置在驾乘区域下方的封闭仓内，通过快拆压板固定，更换电池时不需要拆解其他结构，日常充电维护十分方便，仓体下部设置了排水孔，即使涉水行驶也不会出现仓内积水损坏电气元件的问题。整车没有多余的装饰性覆盖件，所有外露结构都承担实际的功能作用，后期如果需要加装外观覆盖件，也可以直接通过卡箍固定在车架管材上，不需要对原有车架结构做打孔修改，改装拓展的灵活性很高。
