杜卡迪怪兽摩托车后脚踏连接支架结构

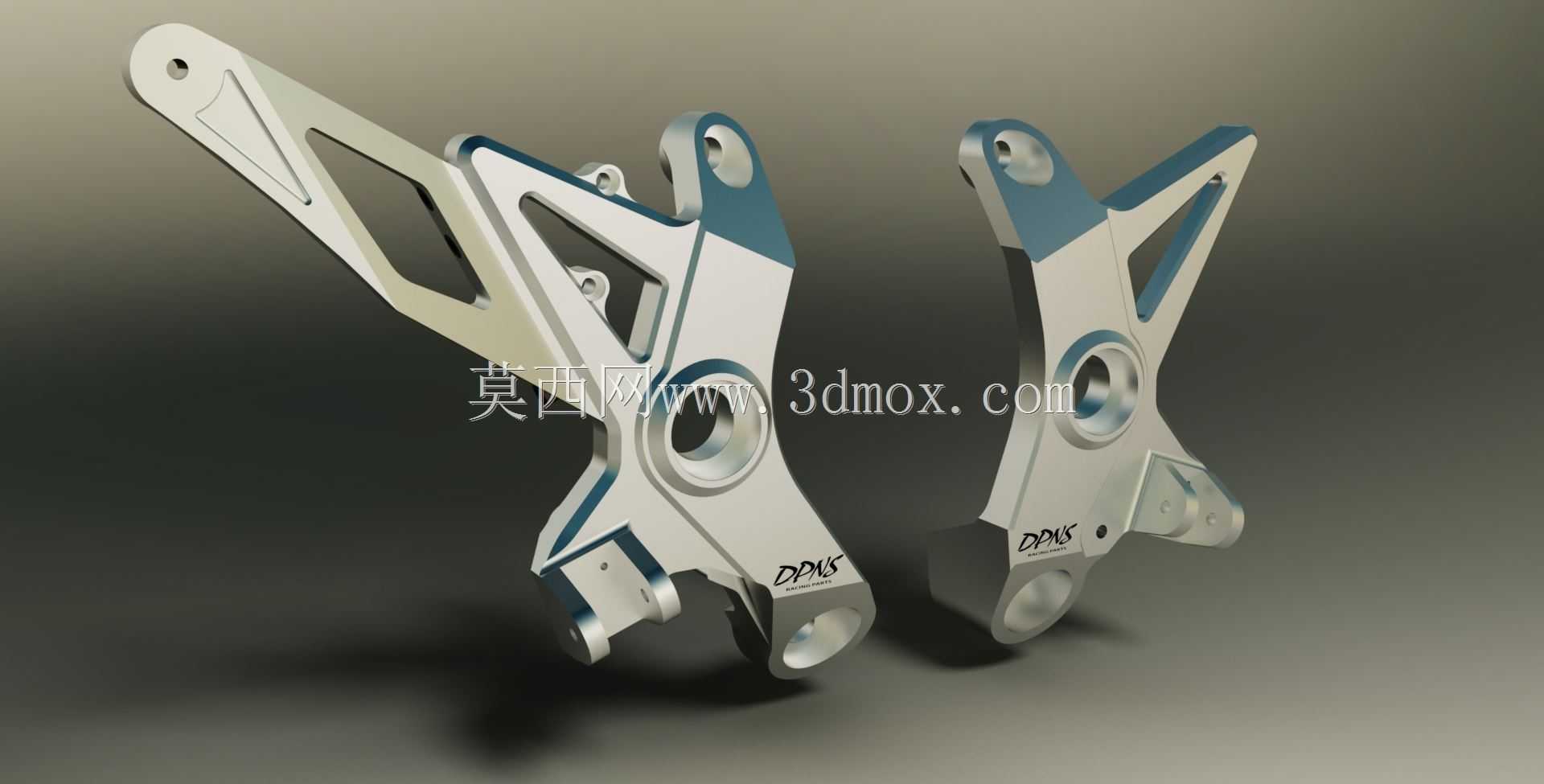

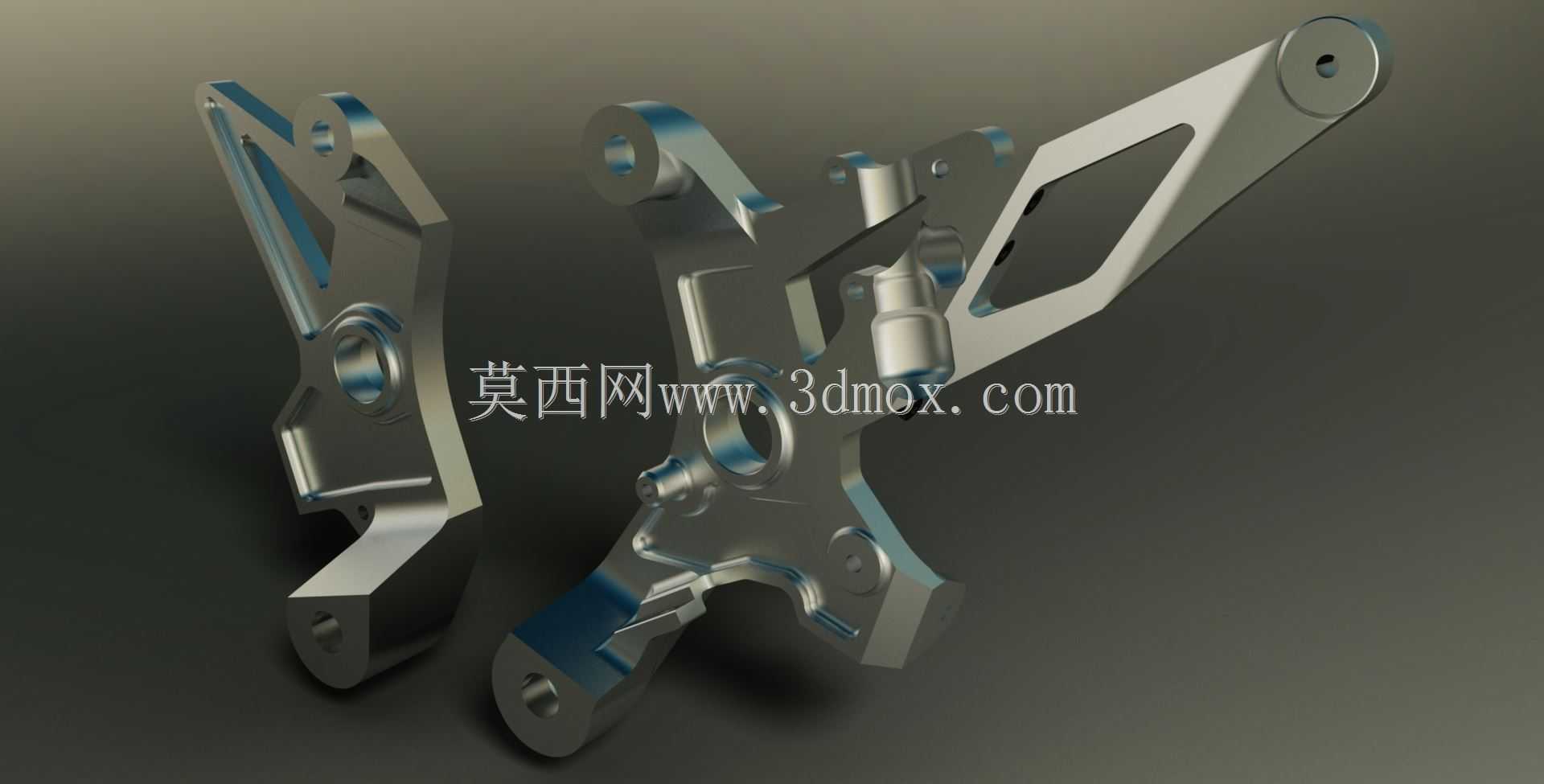

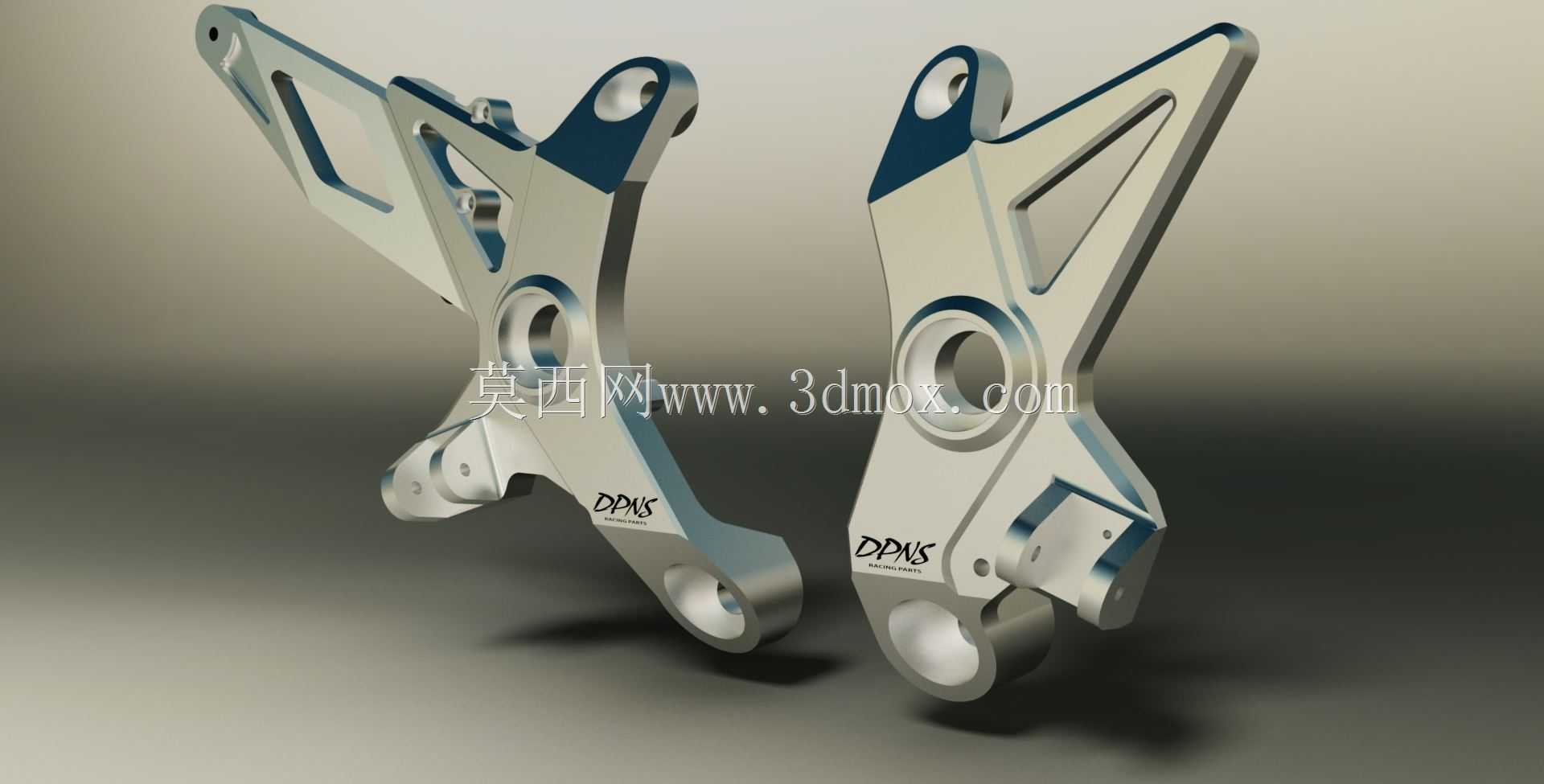

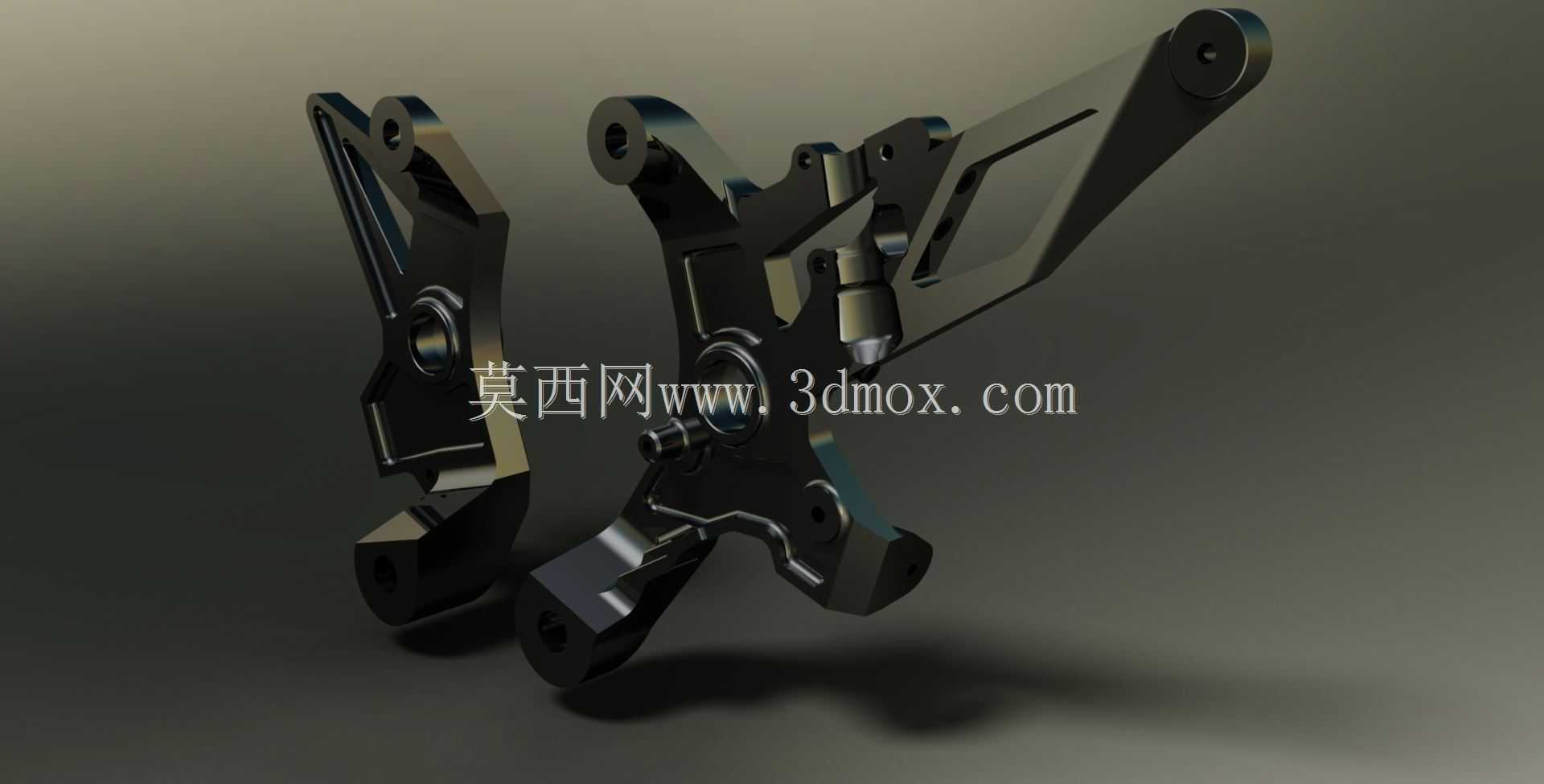

　　这套结构件是面向大排量运动摩托车改装场景开发的后脚踏安装承载部件，适配杜卡迪怪兽系列车型的后置脚踏布局，主要作用是为后排乘员提供脚踏支撑的安装基准，同时兼顾赛车化改装场景下的脚踏位置调整需求，也可适配赛道骑行时拆除后脚踏、安装护杠或赛道脚踏组件的改装需求。从结构设计逻辑来看，部件采用双侧对称布局，整体为一体化铣削成型的金属结构，没有多余的拼接焊缝，避免了焊接带来的应力集中问题，能够承受大排量摩托车急加速、急制动以及过弯侧倾时脚踏位置传递的交变载荷，不会出现长期使用后的形变或断裂问题。在安装边界的设计上，部件上端设置了两个同轴度公差控制在0.02mm以内的安装孔位，直接对应摩托车后车架原有的预装螺栓点位，不需要对原车车架进行打孔、

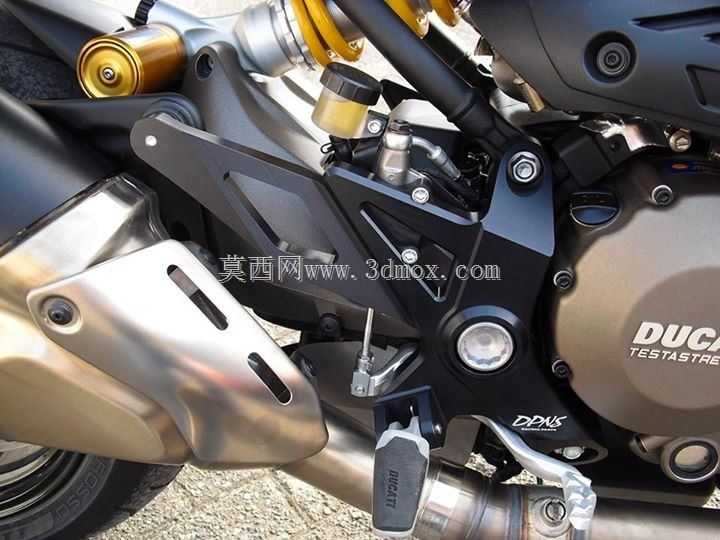

　　切割等破坏性改装，安装时直接对位锁紧即可，完全匹配原车的安装尺寸，不会出现干涉原车后摇臂、排气尾段以及后减震运动行程的问题。部件中部的大尺寸通孔是核心的铰接点位，主要用于承接脚踏转轴的安装，孔位内部预留了轴承安装的台阶位，可直接压入标准尺寸的深沟球轴承，保证脚踏翻转时的顺滑度，同时避免金属直接摩擦产生的异响与磨损。部件下部的延伸结构一方面作为脚踏安装后的限位挡边，限制脚踏的最大翻转角度，避免脚踏过度下翻影响车辆过弯时的离地间隙，另一方面集成了后刹车油管线卡的安装点位，不需要额外加装走线固定件，就能让后刹车管线沿着支架内侧排布，避免管线外露被飞石击打或者与车轮产生干涉。从外形结构来看，支架采用了三角形镂空的减重设计，

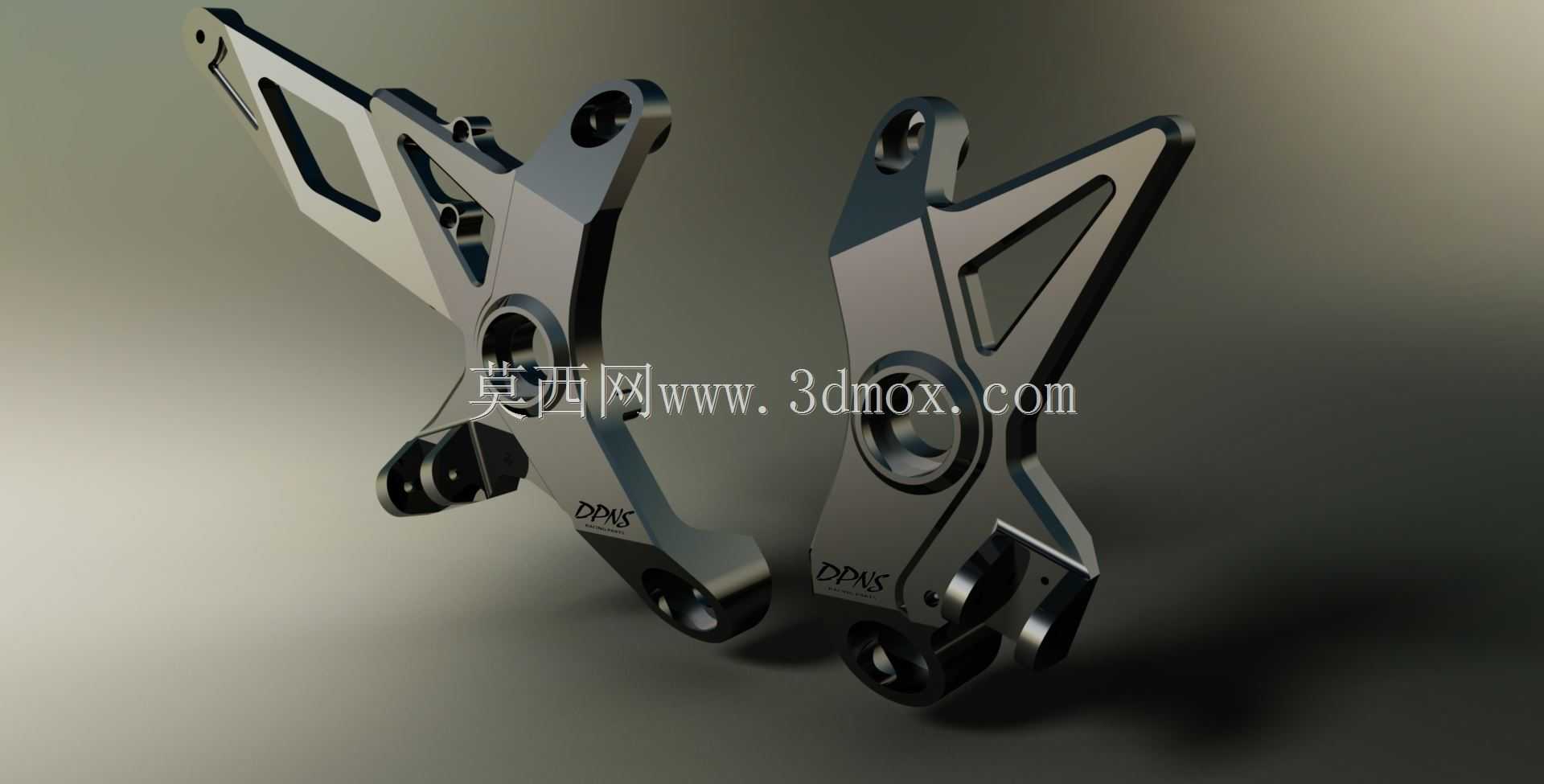

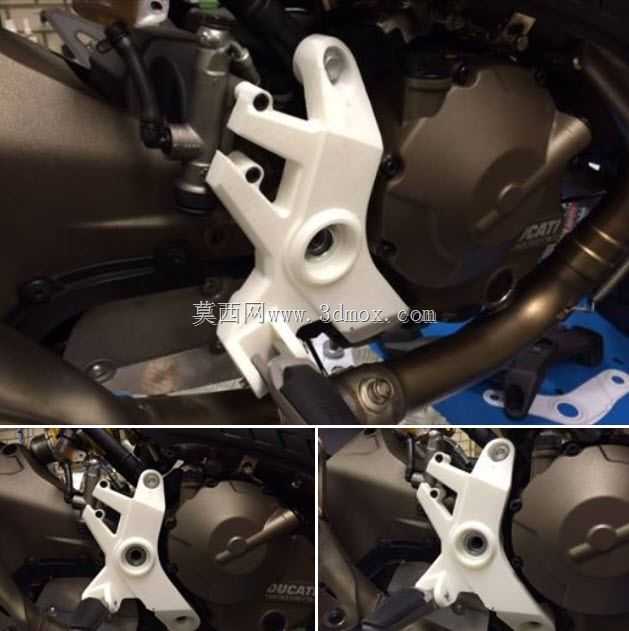

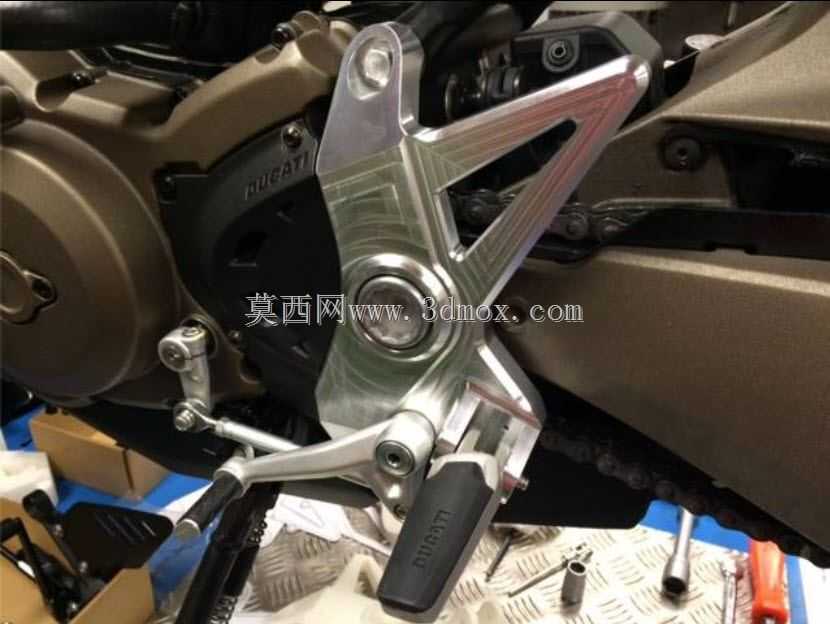

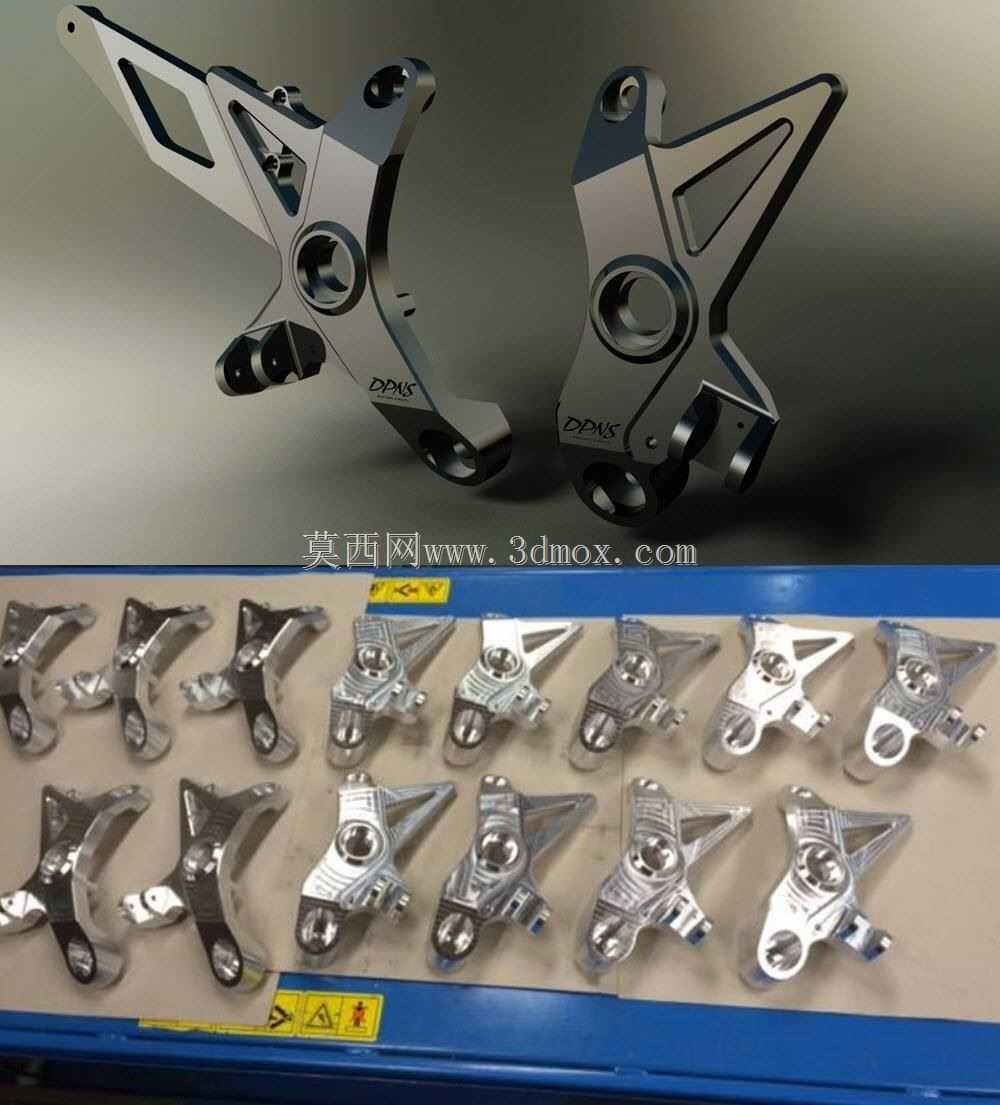

　　在保证整体结构刚性的前提下，尽可能去除了非受力区域的多余材料，相比原厂铸铁材质的同位置部件，重量降低了40%以上，符合高性能摩托车改装的轻量化需求，同时镂空结构也能减少骑行时的风阻，不会在高速骑行时产生多余的气流紊流。部件表面的棱角都做了R2以上的倒角处理，既避免了铣削加工后的锐边割伤安装人员，也能减少应力集中点，提升部件的抗疲劳强度。在实际装车验证环节，这套结构先通过3D打印制作了等比例的树脂样件，在实车上进行了安装匹配测试，确认所有安装孔位对位准确、与周边部件的运动间隙都保留在5mm以上，不会出现任何运动干涉问题后，才采用铝合金坯料进行CNC五轴铣削加工，加工完成后还做了表面阳极氧化处理，提升部件的耐腐蚀性能，

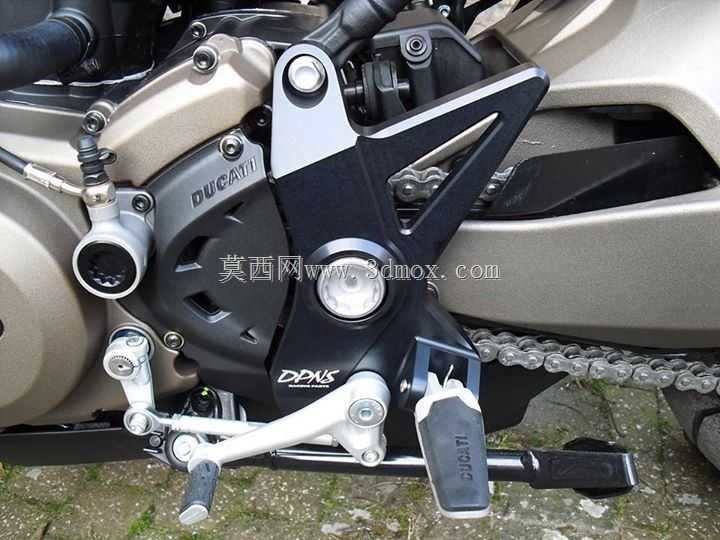

　　即使长期暴露在雨天骑行的泥水、路面融雪剂等腐蚀环境下，也不会出现表面锈蚀的问题。部件侧面预留的标识刻印区域，可直接激光雕刻品牌标识，不会破坏部件的整体结构强度。在实际使用场景中，这套支架既可以满足日常街道骑行时后脚踏的安装承载需求，也能在赛道骑行时直接替换原厂支架，安装升高后的竞技后脚踏，调整骑行三角，让骑手在过弯时能够获得更好的腿部支撑，同时更低的重量也能帮助车辆降低簧下质量，提升操控响应速度。设计过程中还充分考虑了不同年款杜卡迪怪兽车型的车架尺寸差异，将安装孔位的间距做了±2mm的适配调整，可覆盖多款同平台车型的安装需求，不需要针对每一款车型单独开模制作，大幅降低了改装部件的开发成本。
