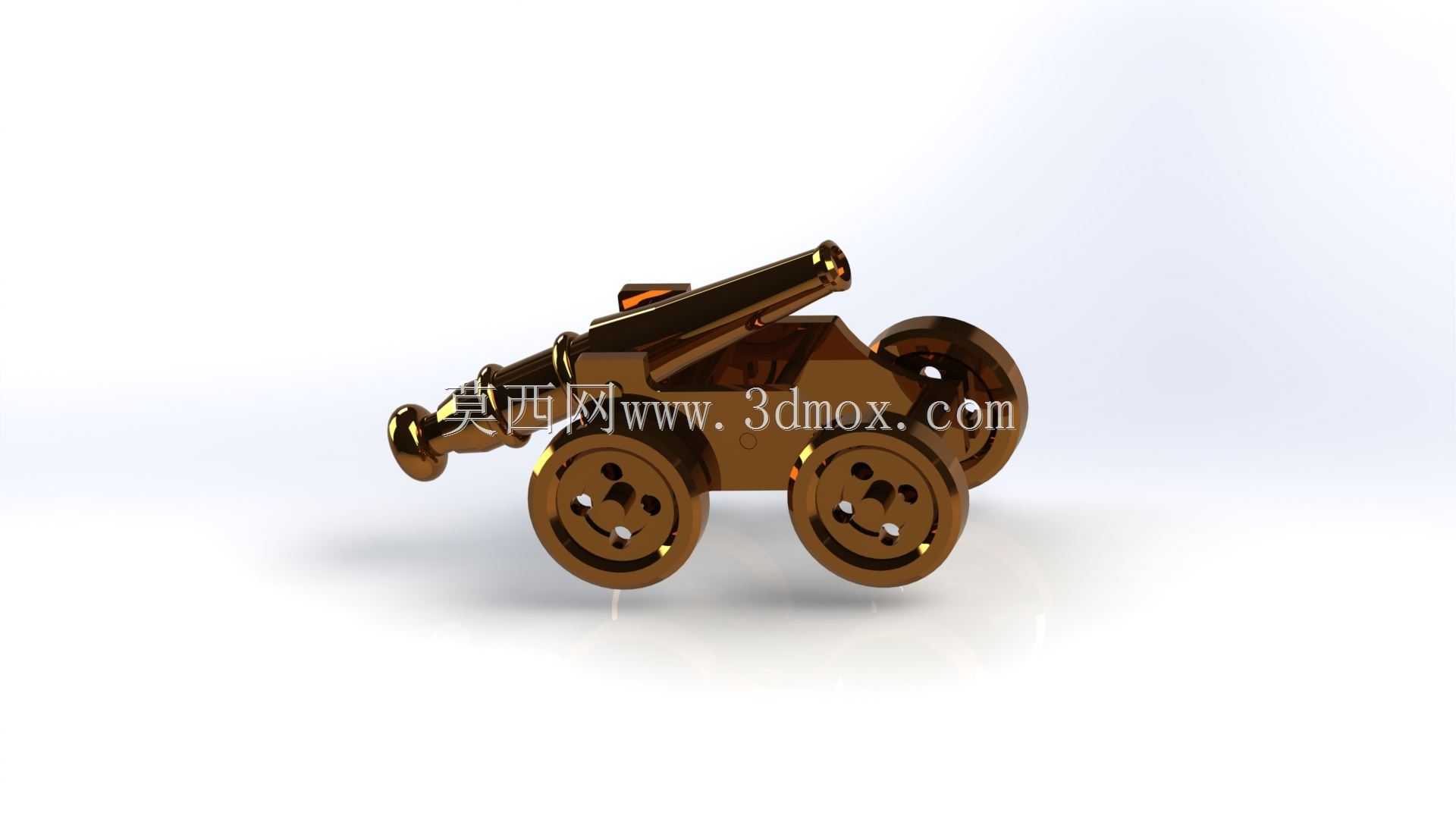

复古轮式青铜礼炮摆件结构设计

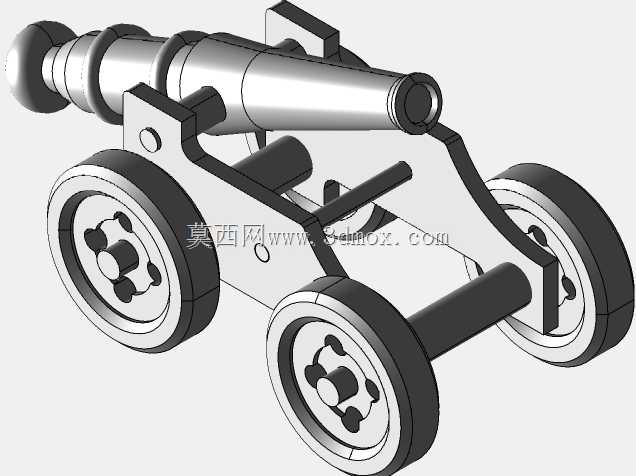

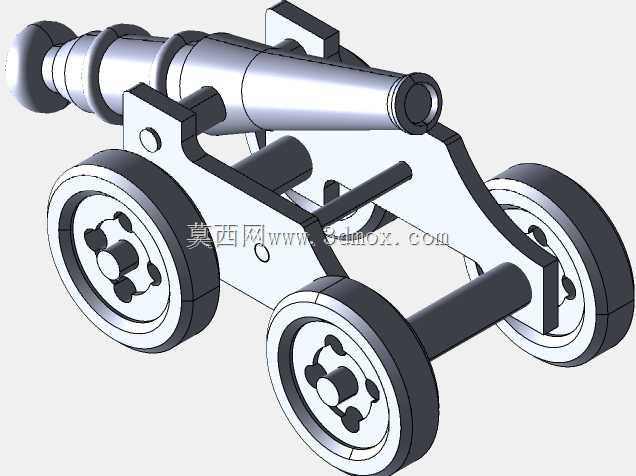

　　这款轮式复古礼炮的三维结构设计，最初的需求来自文创工艺摆件的开发场景，区别于军用制式火炮的功能设计，该结构完全围绕桌面陈设、工艺展示的使用场景做适配，同时保留了老式前膛火炮的经典结构特征。从实际用途来看，该结构既可以作为金属工艺摆件的量产开模参考，也能作为机械结构教学的演示案例，帮助初学者理解轮式支撑、俯仰调节这类经典机械结构的传动逻辑。

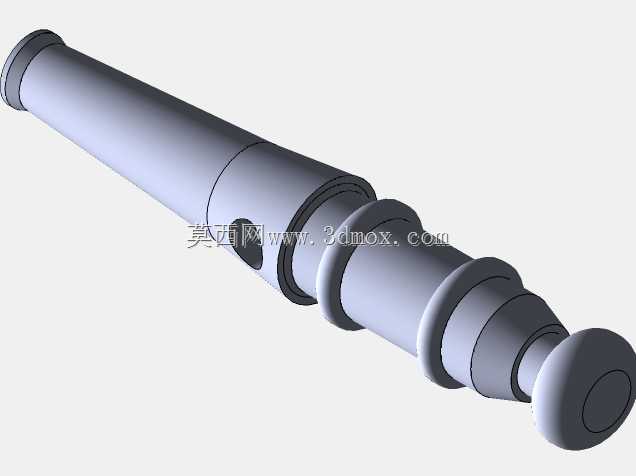

　　设计过程中首先确定了整体的比例边界，整体长度控制在180mm以内，宽度控制在90mm，高度控制在110mm，完全适配常规桌面陈设的摆放空间，不会占用过多置物区域，安装摆放时无需额外固定结构，依靠四个轮子的平面接触即可保持稳定，轮面与支撑面的接触宽度设计为8mm，即使在轻微倾斜的台面上也不会出现滑移倾倒的问题。炮管部分采用了前粗后细的锥形结构，炮口位置做了加厚的炮口箍设计，既还原了老式青铜炮的外形特征，也在结构上平衡了炮管前后的重量分布，避免炮管前端过重导致整体前倾。炮管尾部的点火孔位置做了0.8mm的通孔设计，还原真实火炮的结构细节，同时该位置做了圆角过渡，避免工艺加工时出现应力集中导致的铸件开裂问题。

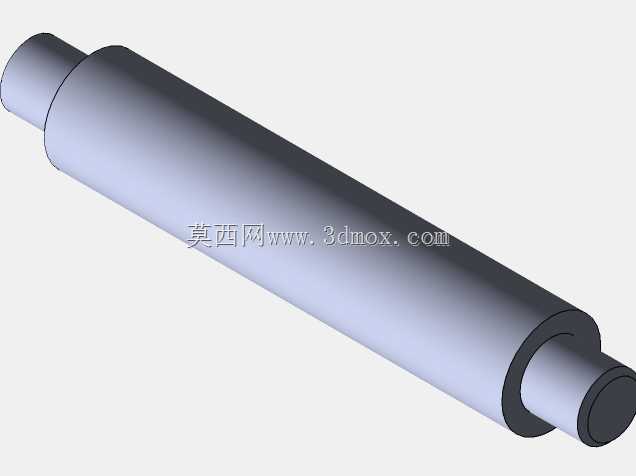

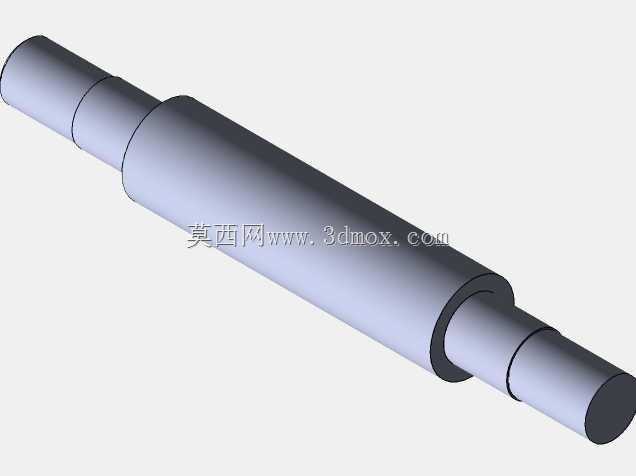

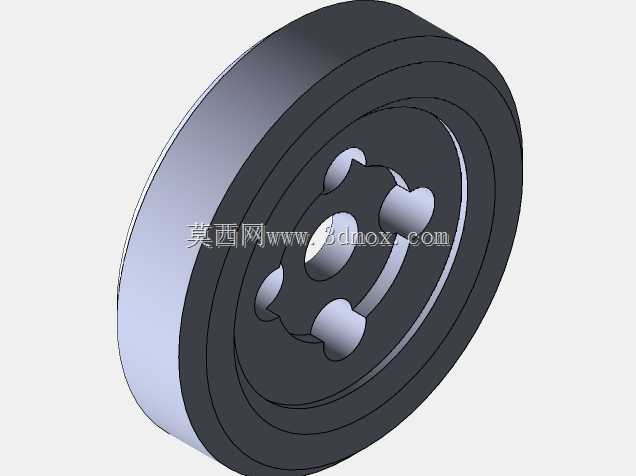

　　炮架部分采用了双轮轴支撑结构，前后轮轴的间距设置为75mm，轮轴直径为6mm，轮子与轴之间采用间隙配合，预留0.1mm的配合间隙，既保证轮子可以顺畅转动，也不会出现晃动松脱的问题。轮子表面做了三个均匀分布的减重孔设计，每个减重孔直径为12mm，在不影响轮子结构强度的前提下，降低了整体的材料用量，同时还原了老式木轮的辐条视觉特征。炮身与炮架的连接位置设置了俯仰转轴，转轴直径为5mm，炮身可以围绕转轴实现-5°到30°的俯仰角度调节，调节位置没有设置额外的锁止结构，依靠接触面的阻尼即可保持调整后的角度，完全满足摆件展示的角度调整需求，无需复杂的锁止机构增加加工难度。

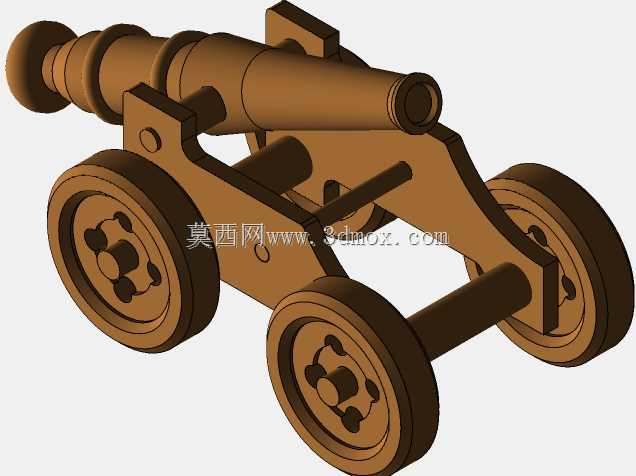

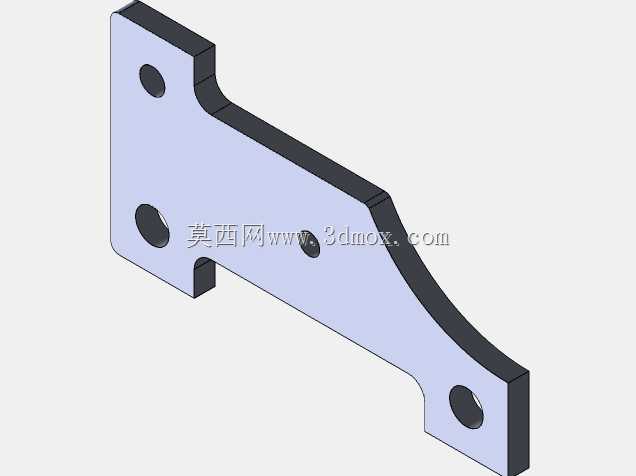

　　材质表现上参考了青铜铸造的表面质感，所有结构的棱边都做了R0.5到R1的圆角处理，避免尖锐边角带来的安全隐患，同时也更符合铸铜工艺的加工特性，不会出现尖角位置浇铸不满的问题。炮架的侧板采用了等厚度的板材结构，厚度为4mm，侧板与轮轴、炮身转轴的连接位置都做了加厚凸台，凸台厚度为2mm，提升连接位置的结构强度，避免长期摆放出现连接位开裂的问题。整体结构没有设置复杂的内部传动构件，所有零件都可以通过失蜡铸造或者3D打印的方式直接加工成型，零件总数控制在12个以内，装配时仅需要通过轴类零件的过盈配合即可完成整体组装，无需额外的紧固件或者粘接工序，大幅降低了量产的装配成本。

　　在结构校验阶段，重点验证了整体的重心位置，满配状态下重心落在前后轮轴之间的中心区域，距离前轮轴32mm，距离后轮轴43mm，即使炮身调整到最大仰角状态，重心也不会超出前后轮的支撑边界，保证摆放的稳定性。炮管内部做了半通的内孔设计，内孔深度为炮管总长度的三分之二，既还原了火炮的内膛视觉特征，也避免了深孔加工带来的工艺难度，内孔直径从炮口位置的15mm逐步过渡到尾部的8mm，和外部的锥形炮管形成等壁厚结构，保证铸造过程中壁厚均匀，不会出现缩孔、冷隔这类铸造缺陷。轮轴的两端做了铆接结构的预留位，装配时将轴端压铆之后即可固定轮子的轴向位置，不会出现轮子从轴端滑脱的问题，铆接位置的直径比轴径大1.5mm，压铆之后可以形成足够的限位挡边。

　　从应用延伸的角度来看，该结构可以根据实际需求调整尺寸比例，放大之后可以作为庭院装饰的大型摆件，缩小之后可以作为文创周边的手办配件，结构本身的适配性较强，所有配合尺寸都预留了工艺调整余量，可以适配金属铸造、树脂打印、注塑加工等多种加工工艺。设计过程中没有采用特殊的异形结构，所有特征都符合常规机械加工的工艺要求，没有出现倒扣、极小间隙这类难以加工的结构，即使是入门级的加工厂商也可以顺利完成零件的生产制造。
