直口大力锁紧卡钳三维结构设计

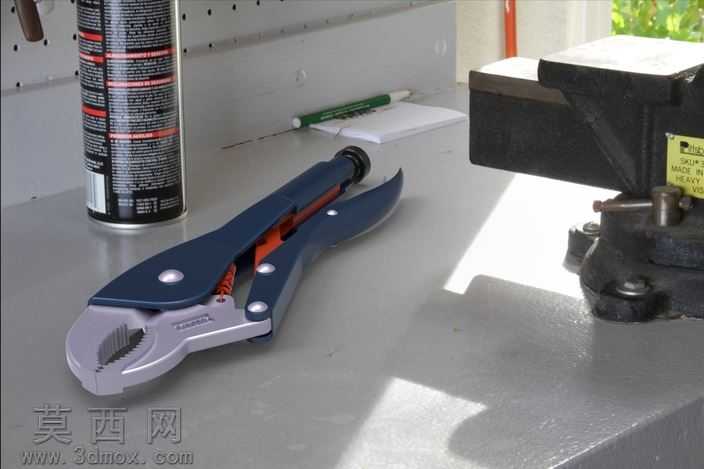

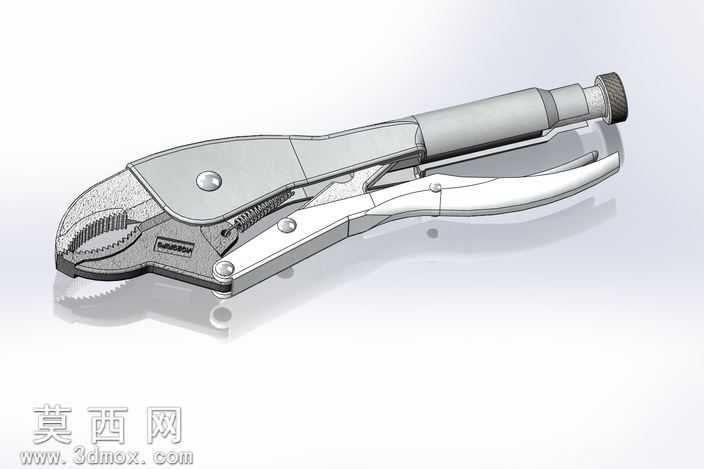

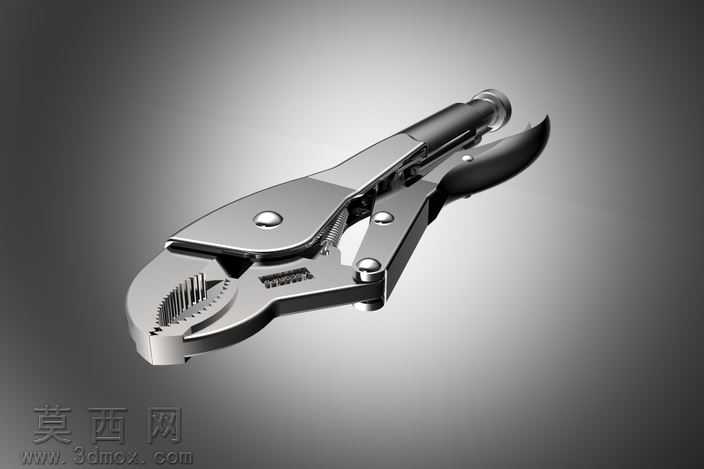

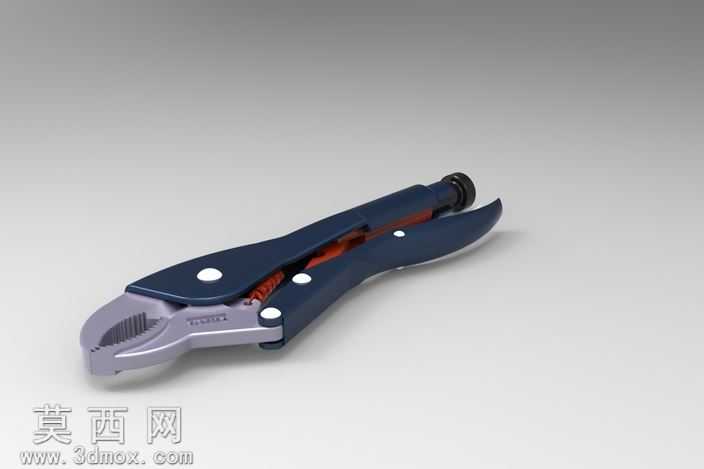

本模型为直口式大力锁紧卡钳，整体采用三维建模软件完成全参数化结构搭建，建模过程严格遵循手动五金工具的实际加工与装配逻辑，对每一处零部件的尺寸配合、运动行程都做了精准还原，可直接用于结构展示、装配教学或衍生设计参考。模型整体外观采用写实渲染方案，主体金属部件赋予哑光磨砂钢材材质，钳口咬合齿面做了细微的纹理凹凸处理，还原实际使用中齿面增加夹持摩擦力的设计细节；手柄握持区域搭配防滑橡胶材质，通过材质粗糙度、反光度的参数调整，区分金属部件的冷硬质感与橡胶部件的柔韧触感，渲染光影采用柔和的工作室布光，清晰呈现卡钳各部件的轮廓层次与结构衔接关系。结构设计上，该卡钳采用经典的杠杆自锁机构，核心包含固定钳身、活动钳臂、调节螺杆、复位弹簧、锁紧压杆、铰接销轴六大核心部件：固定钳身集成固定钳口与主铰接座，活动钳臂通过销轴与固定钳身连接，可绕铰接点转动实现开合动作；尾部的调节螺杆通过螺纹结构与活动钳臂末端配合，旋转调节端的滚花螺帽即可调整钳口的最大开合范围，适配不同厚度的工件夹持需求；钳身内部的复位弹簧在解锁状态下可推动活动钳臂自动张开，提升操作便捷性；锁紧压杆与杠杆机构联动，当压下手柄完成夹持动作后，杠杆机构会越过力学死点实现自锁，无需持续施加握力即可保持稳定的夹持力，避免工件松脱。建模过程中对所有铰接位置都做了合理的间隙预留，还原实际产品的装配公差，避免运动干涉；钳口的咬合齿采用阵列特征建模，齿形角度、齿距均参考工业级大力钳的实际参数，保证结构还原度；调节螺杆尾部的滚花防滑纹理通过圆周阵列特征实现，细节还原到位。整体模型结构完整，零部件拆分清晰，可直观展示大力锁紧卡钳的自锁工作原理，既可以作为五金工具设计的参考原型，也可用于机械基础课程的教具演示，帮助理解杠杆自锁机构在手动工具中的实际应用。
