常用管路连接管件三维设计模型

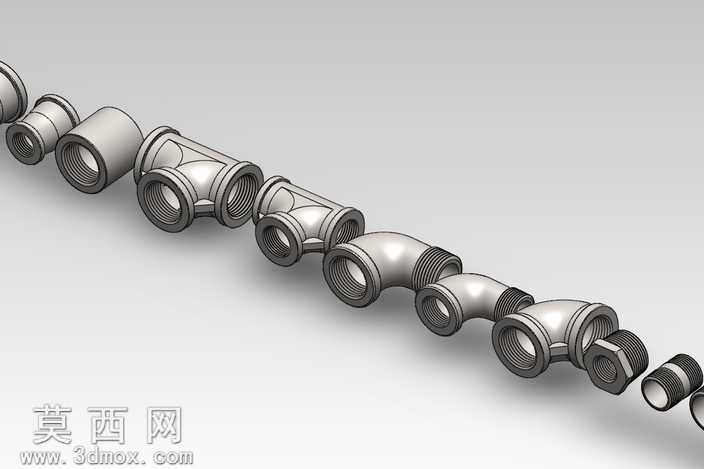

本套管件模型采用三维参数化建模方式完成，完整还原了民用及工业管路系统中常用的丝扣连接类管件的真实结构与外观特征。建模过程中严格遵循通用管路配件的尺寸规范，对每一类管件的内外螺纹结构、连接端面、过渡曲面都做了精细化处理，避免了常规建模中容易出现的曲面破面、螺纹失真、壁厚不均等问题，确保模型可直接用于管路装配模拟、工程方案演示、产品宣传渲染等多种场景。模型材质统一采用金属镀锌质感设置，在渲染阶段调整了金属材质的粗糙度、反射率参数，还原了玛钢管件镀锌后的哑光金属质感，同时对管件的铸造圆角、端口倒角等工艺细节做了还原，让模型视觉效果更贴近真实工业产品。整套模型涵盖了管路布设中最常用的几类核心配件：包括等径直通管箍，用于同管径管路的直线延伸连接；90度内外丝弯头、90度双内丝弯头，用于管路的直角转向布设，适配不同的接口对接需求；等径三通管件，用于管路的支路分流，可实现主路与支路的垂直连通；还有内外丝直接、丝堵等辅助配件，覆盖了常规低压流体管路布设的基础连接需求。设计过程中以通用管路安装的实际需求为核心思路，所有管件的接口尺寸遵循统一的公称通径标准，不同类型管件之间可实现无缝对接装配，能够快速拼接出完整的管路系统模型。建模时对管件的内部流道也做了等壁厚处理，既保证了外观的真实性，也可用于后续的流体仿真分析前置建模参考，模型的结构树清晰，每一个零件的特征参数可编辑，使用者可根据实际工程需求调整管径、壁厚、螺纹长度等参数，快速适配不同的设计场景。整套模型装配逻辑清晰，无冗余特征，文件结构规整，在不同三维软件中导入时均可保持完整的结构与外观，不会出现零件丢失、曲面错位等问题，能够为管路系统设计、产品展示、教学演示等工作提供可靠的三维模型支撑。
