IP55防护等级塑料电气盒结构设计

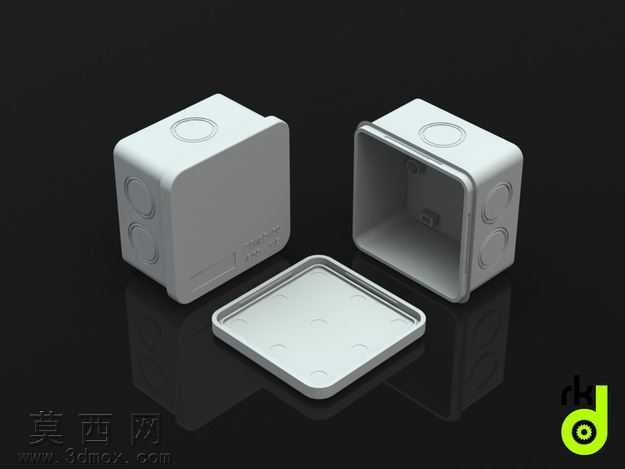

本作品为IP55防护等级的塑料电气接线盒三维设计，整体采用ABS工程塑料作为基材，适配注塑成型工艺，可满足户外、潮湿工况下的电气元件容纳与防护需求。建模阶段以工业场景常用的小型电气接线容纳需求为核心出发点，确定85×85×50mm的方正外形尺寸，边角做圆弧过渡处理，既避免注塑成型过程中应力集中导致的翘曲变形，也能减少安装使用过程中的磕碰损伤，提升使用安全性。模型完整还原了盒体、盒盖两大核心组成部分，盒体侧壁预留多组圆形敲落孔位，孔位周边做加厚加强结构，用户可根据实际走线需求敲开对应孔位穿入线缆，无需额外开孔加工，适配不同方向的布线需求。盒体与盒盖的配合面设计有嵌入式密封槽结构，可配套安装橡胶密封圈实现IP55级别的防尘防水防护，能够有效阻挡外界粉尘侵入，同时抵御任意方向的低压喷水冲击，适配户外配电、工业设备接线等多场景使用需求。盒体内部设置有小型定位卡凸结构，可用于固定内部接线端子排或者小型电气元件，避免元件在盒内晃动移位；盒体上下边缘设计有安装固定卡榫，可配合卡扣或者螺丝实现盒体与安装面、盒盖与盒体的可靠固定，无需额外设计复杂连接结构，兼顾装配效率与连接可靠性。渲染阶段采用哑光灰色塑料材质，还原ABS注塑件的真实表面质感，通过光影效果清晰呈现盒体的壁厚分布、边角过渡、密封槽结构与敲落孔细节，直观展示产品的装配关系与结构特点。整体设计充分考虑注塑成型的工艺要求，所有结构均做拔模斜度处理，无倒扣、薄钢等不利于注塑生产的结构，壁厚均匀控制在2mm左右，既保证壳体的结构强度，也能避免注塑过程中出现缩痕、缺料等成型缺陷，可直接用于后续的模具开发与产品生产，具备较高的实际应用价值。
