民用两脚扁插式电源连接插头结构设计

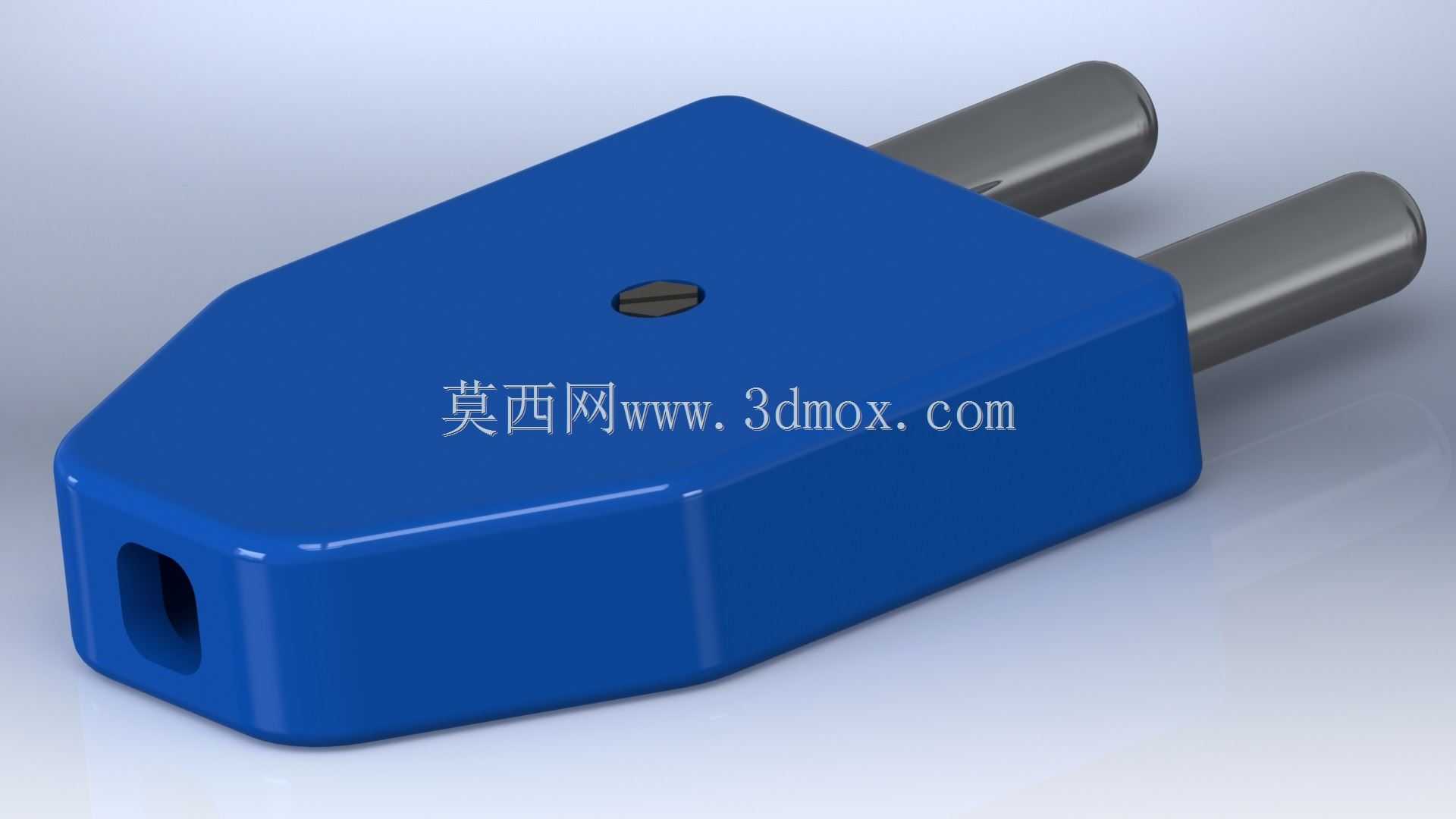

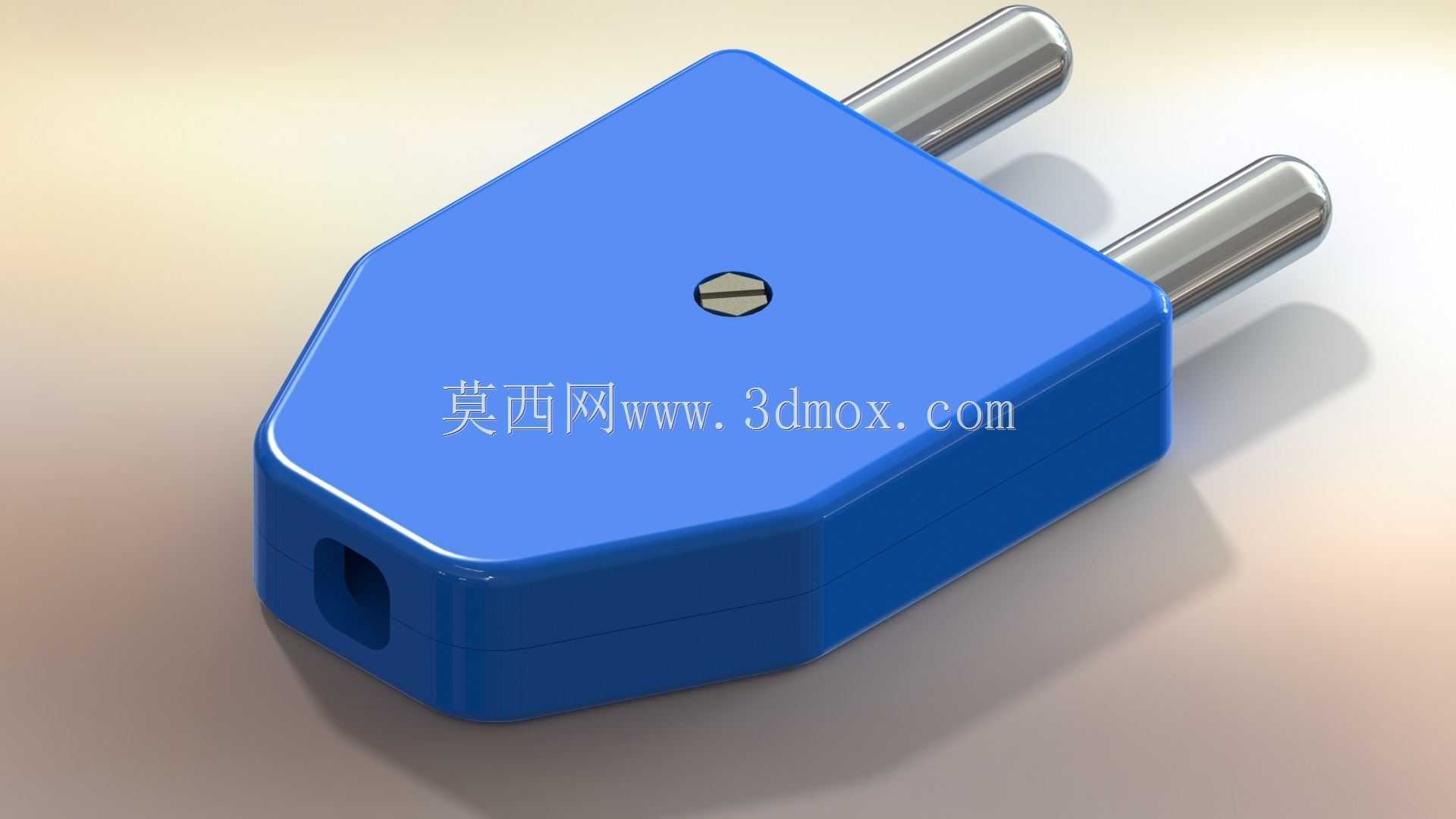

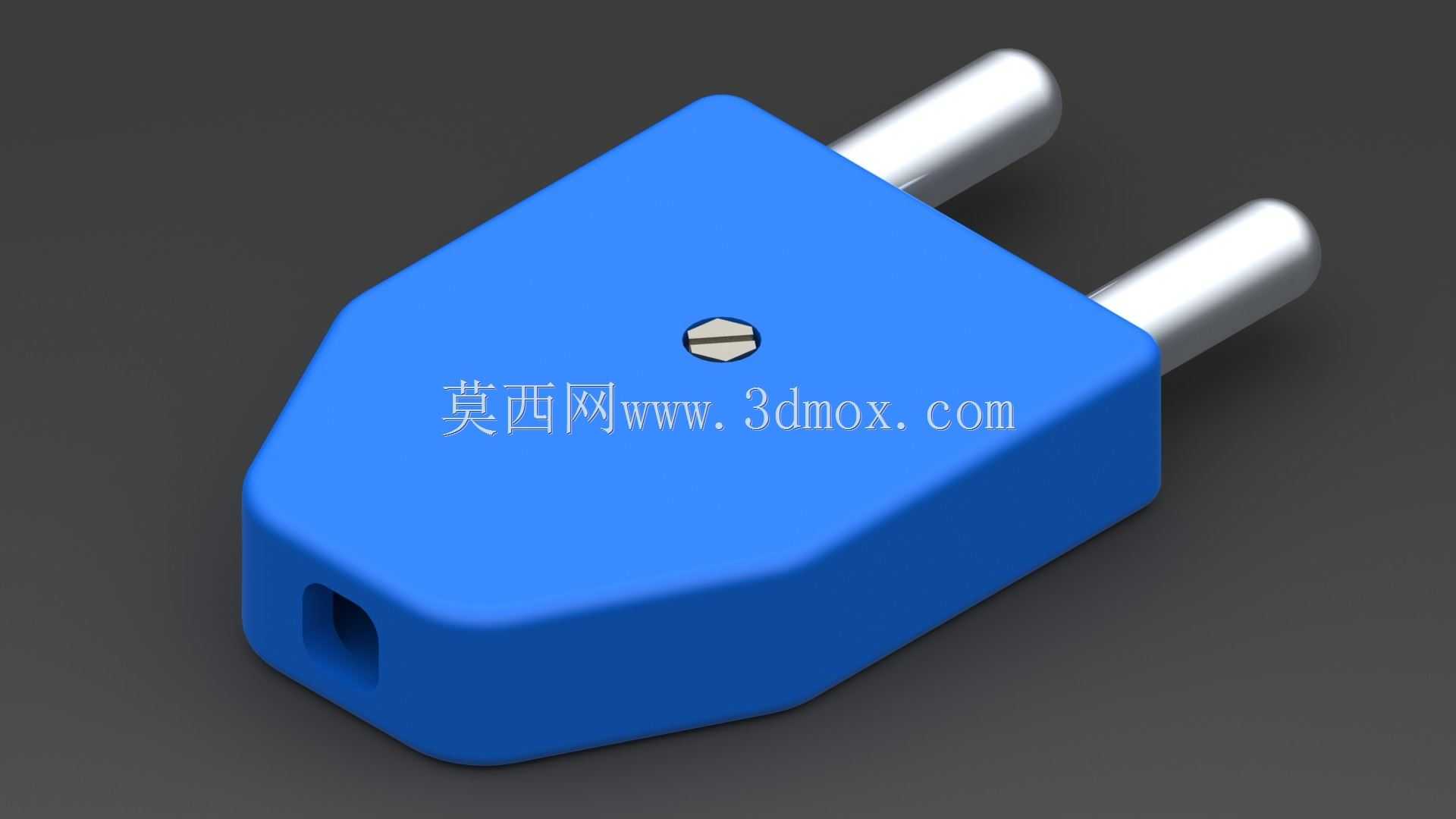

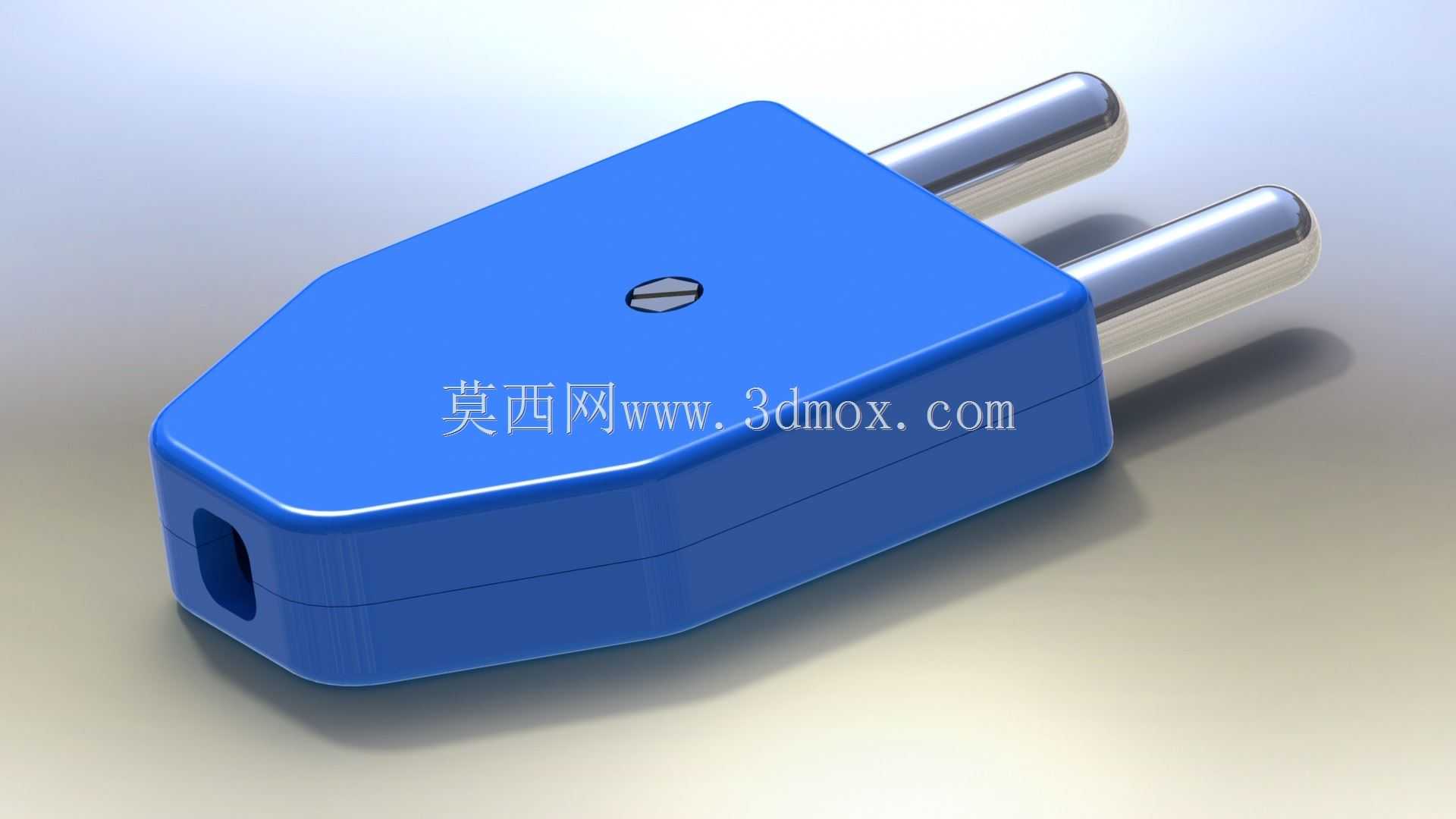

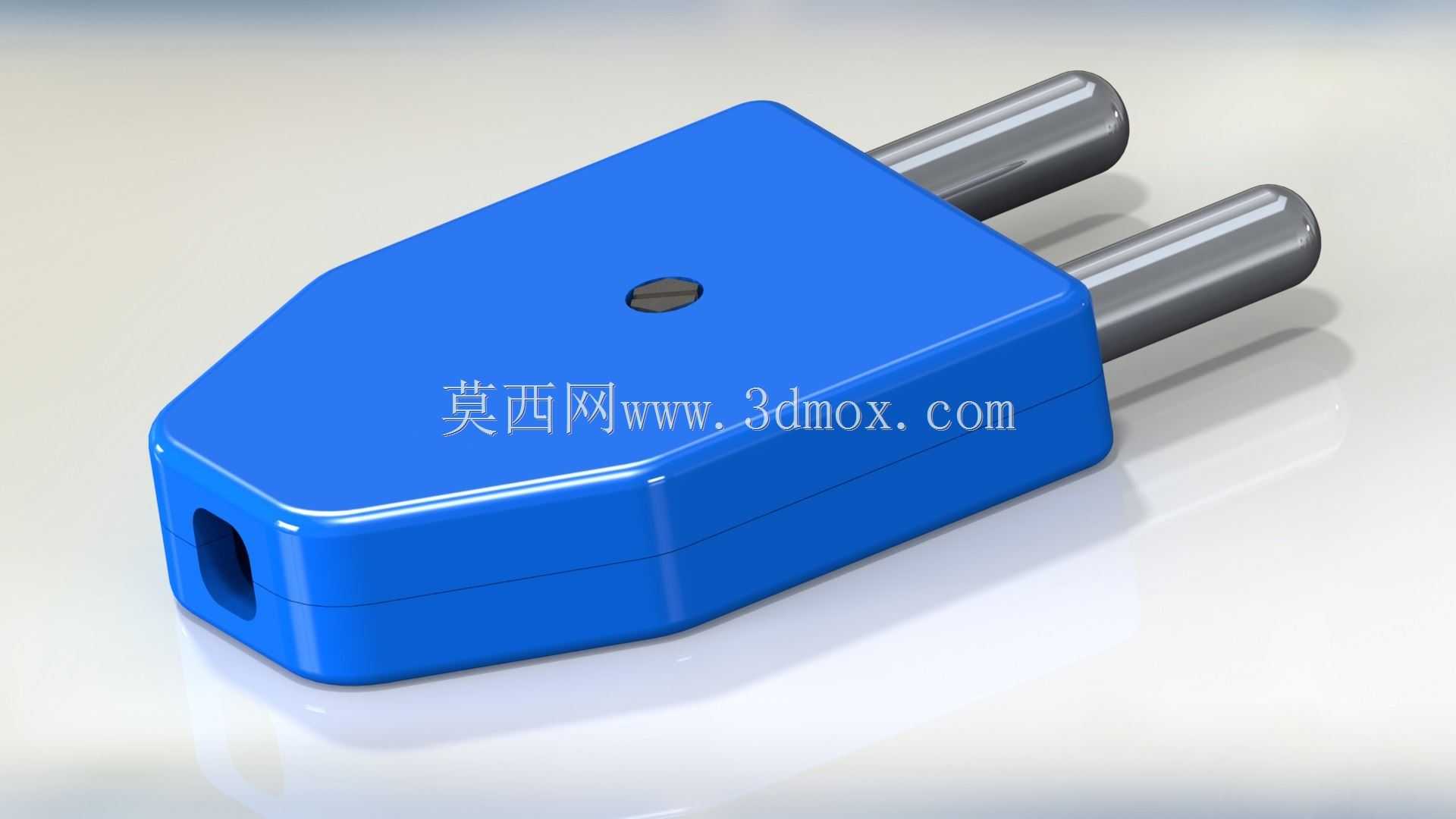

　　日常民用供电场景里，这类两脚插头是小功率电器取电的核心连接件，常见于台灯、手机充电器、小型电风扇这类额定功率不高的家电末端，承担着从墙面插座取电并传导至电器内部电路的作用，不需要接地防护的二类电器基本都会采用这类结构，相比三脚插头体积更小，适配绝大多数常规墙面五孔插座的两孔插孔位，不会出现插脚间距不匹配导致的无法插入问题。从结构设计逻辑来看，整个插头分为外部绝缘壳体和内部导电插销两个核心部分，壳体采用上下扣合的分体式结构，侧面预留的出线孔是电源线的引入位置，壳体表面的沉头孔是上下壳的装配固定位，组装时先将电源线的火线、零线分别与两个金属插销的尾端压接牢固，再将插销卡入下壳的定位卡槽内，确保插销伸出长度、平行度符合插孔适配要求，

　　最后扣合上壳通过螺丝锁紧，就能完成整体装配，这种扣合加螺丝固定的结构，既可以保证壳体拼接的紧密性，避免日常使用中灰尘、溅水进入内部引发短路风险，也能在电源线受外力拉扯时，通过壳体内部的压线结构分担拉力，防止导线与插销的连接位脱落引发接触不良甚至打火问题。插销部分采用圆柱形金属结构，表面做光滑处理，插入插座时可以降低与插座内部弹片的摩擦阻力，插拔手感更顺畅，同时圆柱结构的接触面积均匀，和插座弹片贴合后导电稳定性更好，不会因为插销棱角磨损导致接触电阻变大发热的问题；两个插销的中心距严格匹配国标两孔插座的孔位间距，伸出壳体的长度也做了统一规范，插入插座后不会出现插销外露的情况，避免日常使用中误触带电部位的安全隐患。

　　壳体的外形做了倒角过渡处理，没有尖锐的棱角，手持插拔时贴合手掌弧度，发力更方便，尾部的出线孔做了圆弧扩口，避免电源线反复弯折时被壳体硬边割破绝缘层，延长电源线的使用寿命；整体外形尺寸控制在常规手持插拔的舒适范围内，宽度不会超过常规五孔插座两孔位与三孔位的间距，插入两孔位时不会遮挡旁边的三孔插孔，提升插座的空间利用率。实际建模过程中，需要重点关注插销与壳体的配合公差，插销与壳体安装孔的间隙要控制在合理范围，既不能间隙过大导致插销晃动偏移，影响插入适配性，也不能过盈量太大导致装配困难，生产时容易出现壳体撑裂的问题；上下壳的扣合位要做定位止口设计，保证装配后上下壳不会出现错位，外观面的拼缝均匀一致，不会出现明显的台阶影响握持手感。

　　内部的压线结构要设计成带防滑齿的卡槽，电源线装入后被卡槽压紧，当外部施加100N左右的拉力时，导线与插销的连接位不会出现位移，满足电器安全规范的拉力测试要求；插销尾端的接线位要做压接凹槽，压接导线时导线铜丝可以嵌入凹槽内，提升压接的牢固度，避免长期使用后接触电阻增大。这类插头的使用场景覆盖绝大多数民用非接地类电器，设计时除了满足导电连接的基本功能，还要兼顾日常使用的安全性和耐用性，比如壳体材料要选用阻燃绝缘的工程塑料，遇到异常打火时不会持续燃烧，金属插销要选用导电性能好、强度足够的铜合金材料，长期插拔不会出现变形、氧化的问题，保证整个产品的使用寿命满足日常使用需求。建模时还要注意壳体表面的脱模斜度设计，因为这类壳体基本都是注塑成型，合理的脱模斜度可以保证生产时顺利脱模，不会出现表面拉伤的问题，外表面的光滑度也能得到保证，握持时不会有毛刺划手的情况；插销与壳体的嵌合位置要做防水台阶，即使有少量水从插销与壳体的间隙渗入，也会被台阶阻挡，不会直接接触到内部的导线连接位，提升日常使用的安全冗余。
