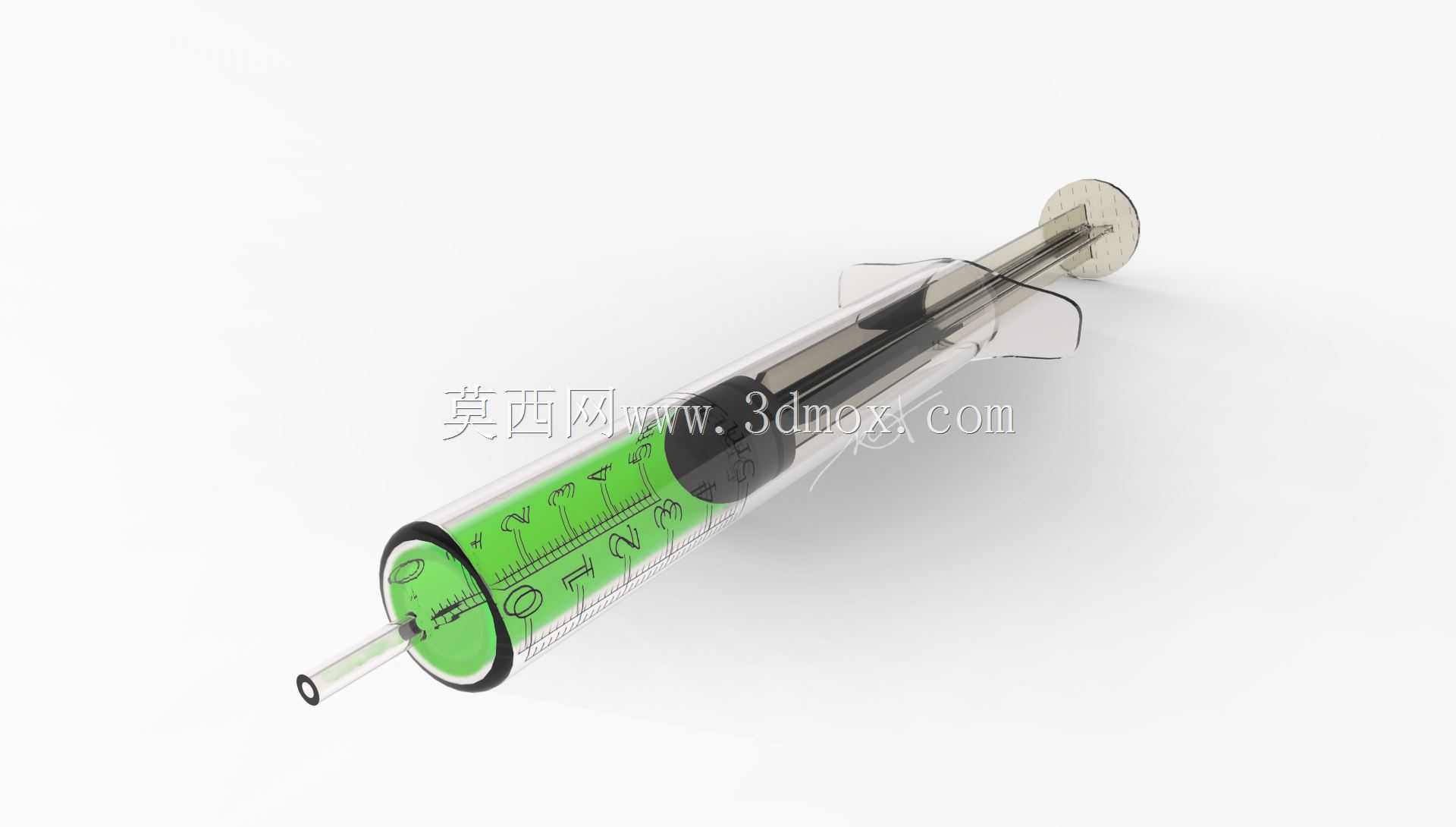

带翼板透明针筒推杆式注射器结构

　　日常临床场景里，这类注射器是医护人员完成药液抽取、推注给药最常用的器具，从门诊肌肉注射、静脉推药到实验室少量试剂精准移取，都能见到同结构产品的身影。做这个结构建模的时候，最先要卡准的是各部件的配合间隙：针筒部分采用透明筒体设计，不是单纯为了可视化，筒体侧壁的刻度棱线要做等距排布，每一格刻度对应固定容积，建模时要保证刻度线的轴向位置偏差控制在极小范围，避免读数误差影响给药精度。筒体前端的鲁尔接头结构是核心配合位，针头的针座要能和接头紧密卡合，既要保证插拔顺畅，又要在推注过程中不会因为内部压力出现渗液、脱针的问题，接头处的锥度要严格匹配通用医用接头的标准锥度，不能随意改动角度，不然会和通用针头出现适配问题。

　　筒体尾部的翼板结构是特意设计的施力位，医护人员操作时，食指和中指可以抵在翼板两侧，拇指按压推杆尾部的推片，三个手指形成稳定的施力三角，哪怕单手操作也能稳定控制推注速度，不会因为手滑出现推注过快或者筒体偏移的问题。翼板的边缘要做圆角过渡，不能有尖锐棱角，避免长时间操作硌伤操作人员手指，翼板的厚度也要控制在合理范围，太薄会在施力时出现弯折变形，太厚则会增加不必要的材料消耗，提升产品重量。

　　内部的活塞组件是保证密封性的关键，活塞头采用弹性材质结构，建模时要让活塞头的外径比筒体内径略大一点，形成过盈配合，这样推杆前后移动的时候，活塞头能紧贴筒体内壁，既不会因为间隙过大出现药液漏液，也不会因为过盈量太大导致推注阻力过大，影响操作手感。推杆上的定位卡筋要和筒体尾部的限位槽配合，拉出推杆到最大量程位置时，卡筋会卡在限位槽处，避免推杆直接从筒体内脱出，造成药液洒落或者部件污染。推杆尾部的推片要做加宽设计，增大和拇指的接触面积，降低单位面积的压力，长时间推注也不会出现明显的压痛感。

　　前端的针头部分，针管采用薄壁细管结构，针尖的斜切角度要符合医用注射的穿刺要求，角度太大会增加穿刺阻力，给患者带来更强的痛感，角度太小则会让针尖强度不足，穿刺过程中容易出现卷边、弯折的问题。针座内部的流道要做平滑过渡，不能有台阶或者死角，避免药液残留在内壁上，导致给药剂量不准，也能减少药液浪费。

　　整体结构的尺寸边界要符合常规手持操作的需求，筒体长度不能过长，不然单手操作时拇指够不到推杆尾部，也不能过短，不然有效容积达不到使用要求。筒体的外径要适配多数人的握持尺寸，太粗会让手小的操作人员握持不稳，太细则会降低筒体的结构强度，抽取黏稠药液时容易出现筒体变形。各部件的装配顺序也要在建模时考虑清楚，先把活塞头安装在推杆前端，从筒体尾部装入，再把针头针座卡合在筒体前端的接头上，整个装配过程不需要额外的紧固件，依靠结构本身的卡合和过盈配合就能完成组装，适合大规模量产时的快速装配，降低生产环节的装配成本。

　　另外还要考虑部件的互换性，所有配合尺寸都要和市面通用的同规格注射器部件匹配，哪怕不同厂家生产的针头、活塞配件，也能顺利装到这个筒体上，不会出现适配问题。筒体的透明材质部分要保证透光均匀，不会因为壁厚不均出现光影折射，影响医护人员读取筒内药液的液位高度，尤其是抽取小剂量药液时，清晰的视野能有效降低读数误差，保证给药剂量的准确性。推杆的表面要做光滑处理，减少和筒体尾部导向位的摩擦阻力，推注过程中要保证运动平顺，没有卡顿、窜动的问题，让操作人员可以精准控制推注的速度，尤其是推注刺激性较强的药液时，平稳的推注能减少患者的不适感。
