仿真滤嘴卷烟外观结构三维数字建模

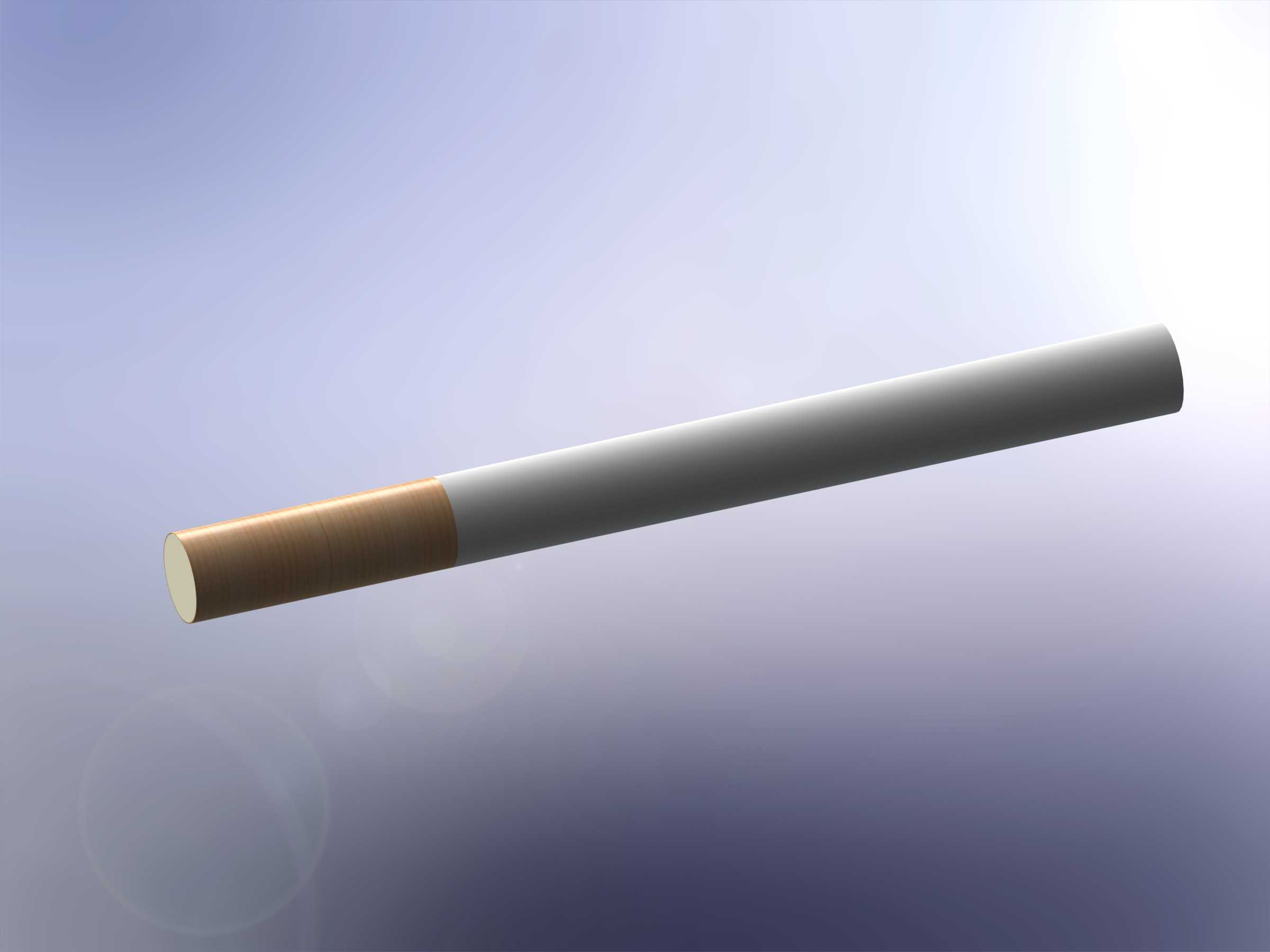

　　日常接触的常规滤嘴卷烟，其结构看似简单，实则在产品展示、包装适配、烟具开发等场景中，对三维模型的还原度有明确的工程要求。做这个模型的时候，最先要明确的是烟支各段的比例边界，常规市售滤嘴卷烟的整体长度通常控制在84mm上下，其中滤嘴段占20mm到25mm区间，烟身卷纸段占剩余长度，直径统一为7.8mm左右，这个尺寸边界是后续所有结构设计的基础，不能随意改动，否则会导致后续配套的烟盒包装、烟嘴适配结构出现尺寸干涉。建模过程中，滤嘴段的水松纸包裹结构是细节重点，水松纸与白色卷烟纸的衔接处不是生硬的直角分界，实际生产中会有1mm左右的叠压包裹区域，这个区域的过渡要做平滑处理，不能出现明显的台阶棱边，否则渲染出来的效果会和实物有明显偏差。

　　烟支端面的处理也不能忽略，滤嘴端的醋酸纤维截面是带有细微孔隙的哑光质感，烟丝端的截面不是平整的实心平面，要做出烟丝填充后的细微凹凸感，不需要把每一根烟丝都建出来，只要通过表面的微起伏纹理还原视觉上的填充质感即可，避免模型面数过高影响后续使用。从应用场景来看，这个模型可用于烟草零售端的陈列展示道具开发，比如烟柜里的仿真烟模设计，不需要使用真实烟支就能完成陈列效果搭建，也能用于烟盒包装的结构验证，在设计新的烟盒开合结构、内部烟支排列方式时，导入这个模型就能模拟烟支在盒内的摆放间隙，避免出现烟支挤压变形、盒盖闭合卡滞的问题。还有烟具开发场景，比如设计新型烟嘴、便携烟盒的时候，都需要精准的烟支尺寸模型做装配干涉检查，要是模型尺寸不准，

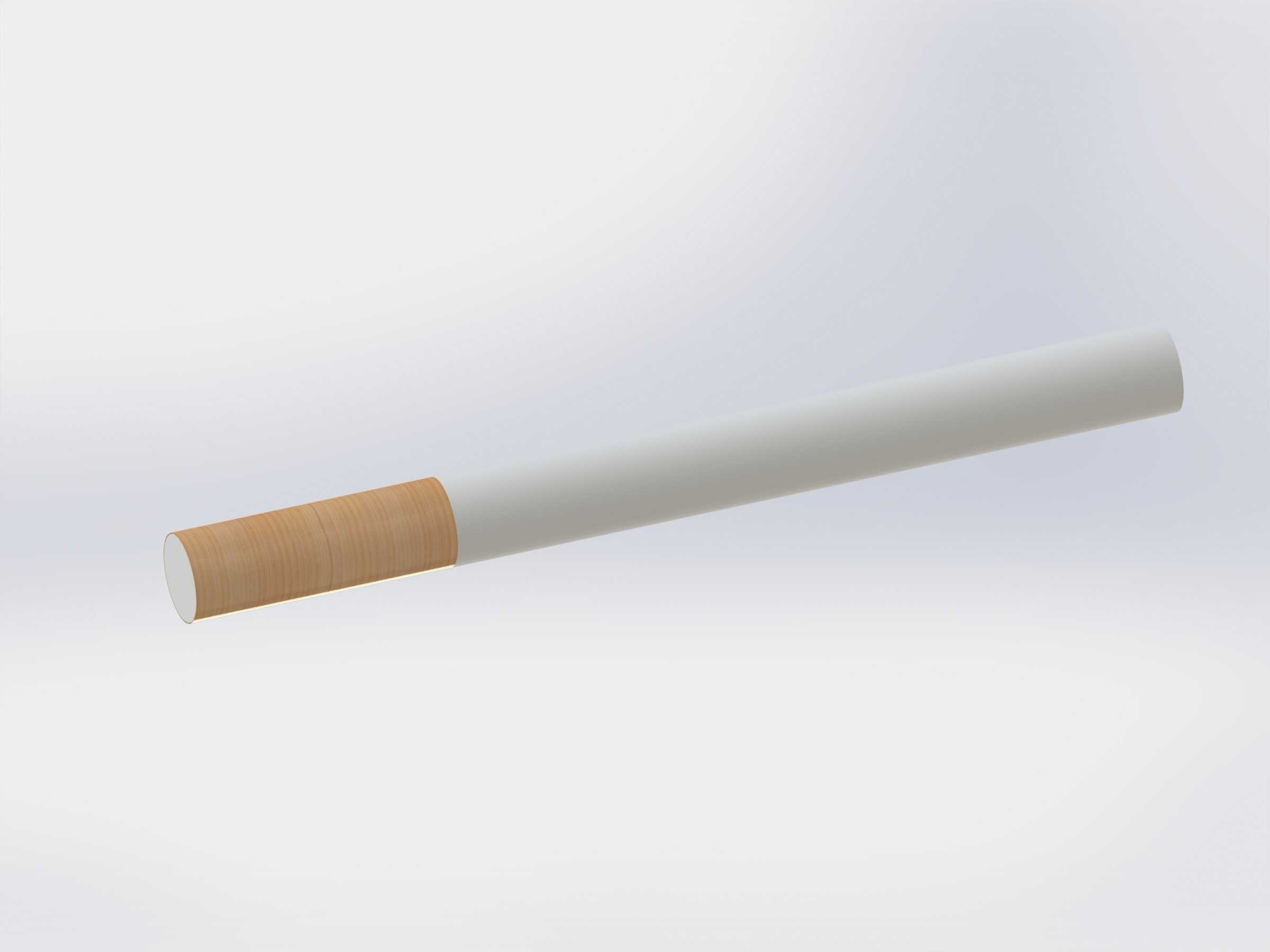

　　开模后的产品就会出现烟支插不进去、或者放入后晃动幅度过大的问题。建模思路上采用分段式实体建模，先绘制整体圆柱基体，再按照滤嘴、卷纸段的长度比例分割实体，分别赋予不同的材质属性，滤嘴段的水松纸要做轻微的哑光橙棕色调，表面添加细微的纸张纹理粗糙度，卷纸段做纯白色哑光质感，同时还原卷纸搭接处的细微接缝，这个接缝沿着烟支轴向贯穿整个烟身，宽度在0.2mm左右，是卷纸包裹烟丝时的搭接边，这个细节能大幅提升模型的真实感。还要注意烟支整体不是绝对的刚性直圆柱，实际生产和运输过程中烟支会有极细微的弯曲变形，建模时可以给整体圆柱添加0.1mm以内的径向弯曲变形量，不要做完全笔直的理想圆柱，这样渲染出来的效果更贴近真实实物，不会有过于生硬的CG感。

　　在做装配验证的时候，要把烟支模型导入到烟盒的装配环境中，检查烟支排列时相邻烟支的间隙，常规烟盒内烟支是7-6-7的三层排列方式，每层烟支的中心距要控制在8mm左右，预留0.2mm的间隙方便烟支取放，要是中心距过小，取放烟支时会摩擦掉卷烟纸表面的涂层，中心距过大则会导致烟支在盒内晃动，运输过程中出现烟丝脱落、滤嘴变形的问题。另外，这个模型也可用于科普类的内容制作，比如讲解卷烟结构、烟草生产流程的时候，用三维模型拆解展示滤嘴的过滤结构、烟丝的填充方式，比平面图片的展示效果更直观。建模时不需要做内部的复杂结构，比如滤嘴内部的醋酸纤维丝束、烟支内部的烟丝填充，除非是做烟支燃烧或者过滤原理的专项仿真，常规用于外观展示、装配验证的模型，只需要把外部结构和尺寸做精准即可，控制模型的整体面数在合理区间，保证在普通配置的电脑上也能流畅旋转、缩放，不会出现卡顿的情况。还要注意各段材质的粗糙度参数设置，水松纸的粗糙度要略高于白色卷烟纸，因为水松纸表面有轻微的纹理，卷烟纸相对更光滑一些，烟支端面的粗糙度最高，还原烟丝切割后的粗糙质感，这些材质参数的调整要配合渲染环境的光照，避免出现过强的反光，让模型看起来像塑料材质，要还原纸张和烟丝的哑光质感。
