阶梯式多工位定位安装支座结构

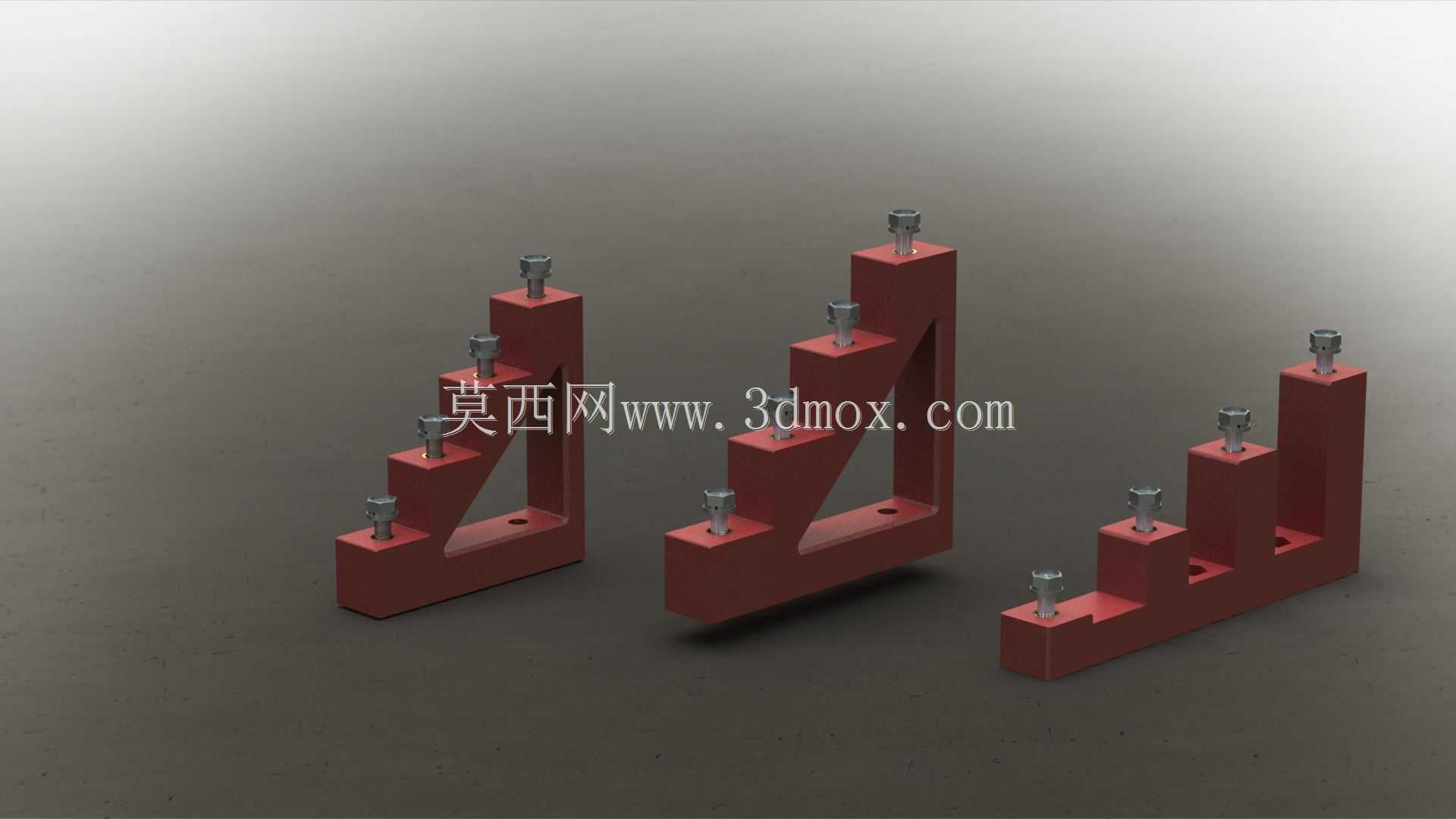

　　这类阶梯式多工位定位支座，常出现在小型工件装配、检测工位的辅助定位场景中，也可作为非标自动化设备里的小型元件承托结构使用，尤其适配需要在同一安装基准上布置多个不同高度定位点的工位，比如电子接插件的预装定位、小型五金件的焊接辅助承托，或是教学演示场景里的阶梯式工件摆放支撑。从结构形态来看，三款支座均采用直角L型的基体设计，竖直方向设置逐级抬升的阶梯凸台，每个凸台顶端都预留了标准紧固件的安装位，可直接装入定位销或者压紧螺丝，对放置在凸台面上的工件进行侧向或者竖向的限位固定。基体底部开设了贯通的长条形安装孔，方便在工作台面或者设备基板上调整安装位置，不需要额外加工定制的安装孔位，适配不同的工位间距调整需求。

　　设计过程中优先考虑了安装基准的统一性，所有阶梯凸台的竖直定位面都与基体的底面保持严格的垂直公差，同一支座上的各个凸台顶面平行度控制在常规工装的公差范围内，避免因为基准偏移导致放置在不同高度工位上的工件出现定位偏差。三款不同的阶梯排布形式，分别对应不同的工件排布需求：单侧逐级抬升的结构适合沿单方向依次排布不同高度的工件，中间带三角加强筋的结构适合承载重量稍大的工件，通过加强筋提升竖直臂的抗弯强度，避免长期受力后出现竖直臂外倾变形，而等距阶梯排布的结构则适合放置尺寸统一、需要等间距布置的小型工件。实际使用时，这类支座可以成对或者成组使用，通过底部的安装孔固定在设备台面上，根据待定位工件的尺寸调整两个支座之间的间距，

　　每个凸台上的紧固件可以根据工件的定位需求更换为定位销、压紧螺丝或者尼龙顶块，避免刮伤工件表面。结构的壁厚设计兼顾了轻量化与结构强度，基体的转角处都做了圆角过渡，减少应力集中的问题，即使在频繁装夹工件的工况下，也不会出现转角处开裂的情况。安装边界方面，这类支座的底面为完整的平面，安装时只需要保证安装台面的平面度符合常规工装安装要求即可，不需要额外加工避让槽，底部的长孔可以适配M4到M6规格的安装螺丝，调整行程足够覆盖多数小型工位的位置调整需求，竖直方向的最高凸台高度控制在常规小型工件的定位高度范围内，不会因为过高导致工件放置后出现重心偏移的问题。不同于标准的等高支撑块，这种阶梯式的结构省去了在同一安装面上叠加不同高度垫片的麻烦，

　　每个阶梯的高度差经过统一设计，对应常见小型工件的定位高度差需求，装配时不需要反复测量调整垫片厚度，只需要将工件对应放置在匹配高度的凸台上即可完成初步定位，能够有效缩短工位调整的准备时间。在一些需要模拟阶梯高度差的测试场景中，这类支座也可以作为高度基准块使用，每个凸台的顶面经过精加工后可以作为高度测量的基准面，配合百分表完成小型工件的高度差检测。结构整体采用一体式加工的设计思路，没有额外的拼接构件，避免了拼接带来的装配误差，长期使用后也不会出现连接松动的问题，维护时只需要定期清理凸台定位面的杂物，保证定位面贴合紧密即可，不需要复杂的保养流程。
