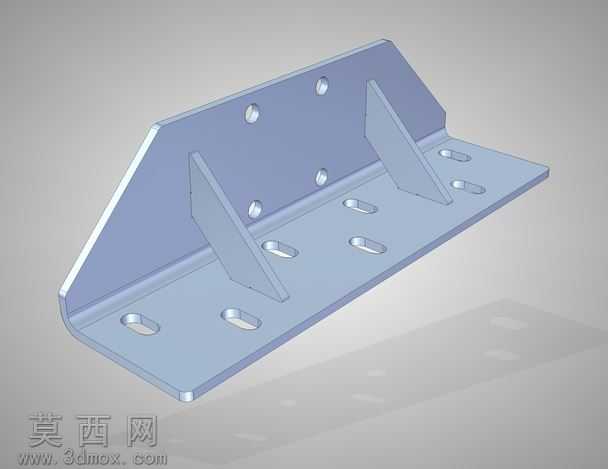

本支架采用三维参数化建模方式完成全流程设计,建模阶段首先绘制基准安装面的二维草图,精准定位所有安装孔位的坐标尺寸,其中竖直安装面设置四个圆形通孔用于与立面基体的螺栓紧固,水平安装面设置六个长圆形腰型孔,可在装配时提供一定的位置调节余量,抵消安装面的加工误差,提升装配适配性。完成基础平板的草图绘制后通过钣金特征生成基础板件,再对两个安装面的衔接处做圆弧折弯处理,避免直角锐边造成应力集中,同时提升折弯处的结构强度。为强化支架的承重抗变形能力,在竖直面与水平面的直角衔接区域,对称设计两个三角形加强筋结构,建模时通过拉伸凸台特征生成筋体,再对筋体与两个安装面的衔接位置做圆角过渡处理,分散承重时的应力传递路径,避免长期负载下出现焊缝开裂或板件变形的问题。材质设定上选用常用的冷轧钢板材质,渲染阶段赋予板件均匀的哑光金属质感,调整环境光与反射参数还原钣金件经激光切割后的平整切面质感,清晰呈现所有孔位的边缘轮廓与折弯处的圆弧细节。设计思路围绕激光切割加工工艺展开,所有板件轮廓与孔位均采用无锐角的流畅线条设计,既符合激光切割的加工路径要求,减少切割头的急转损耗,也能避免后续使用中锐边划伤操作人员。整体结构采用对称式布局,受力分布均匀,腰型孔的调节设计可适配不同安装场景的孔位偏差,加强筋结构在不额外增加整体板材厚度的前提下大幅提升结构刚性,兼顾轻量化与承重性能,可用于工业设备、机架柜体的直角部位连接固定场景。
