喷水推进艇分体结构组件三维设计

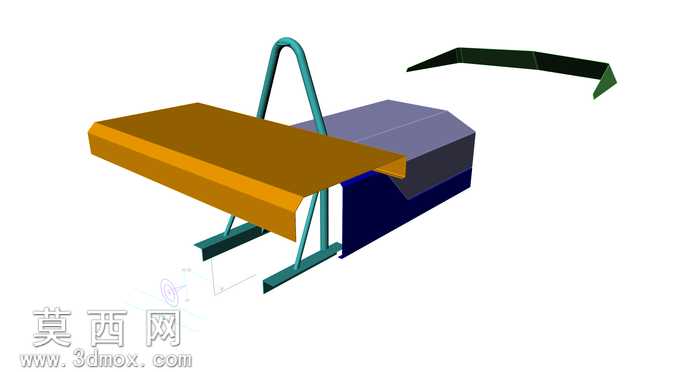

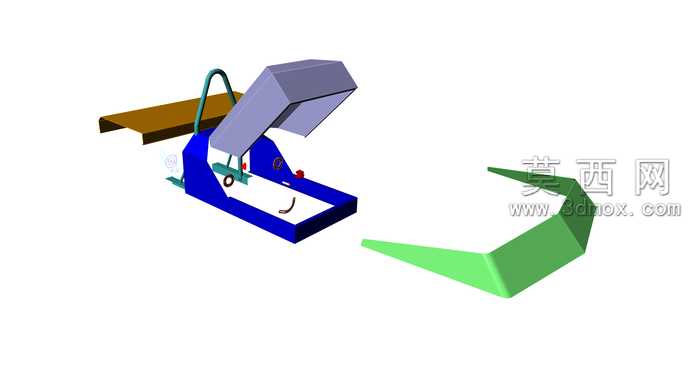

本作品为喷水推进艇的分体结构组件三维建模成果，依托Rhino三维建模环境完成全流程设计，完整还原了2007年完成重建的喷水推进艇核心部件形态与装配关系。建模过程中首先对喷水推进艇的实际结构进行拆解拆分，将整体结构划分为艇身基座、动力舱罩、推进流道、操作构件等多个独立模块，每个模块单独进行曲面建模与结构校准，确保各部件之间的装配间隙符合实际生产装配的公差要求。在曲面构建阶段，针对艇体的流线型外观特征，采用NURBS曲面建模方式逐段勾勒轮廓线，通过调整曲面控制点优化艇身的流体力学外形，尤其是绿色的喷水推进流道部件，严格按照喷水推进的水流导向逻辑设计曲面弧度，减少水流在流道内的阻力损耗，保证推进效率的设计合理性。材质与渲染表现上，针对不同部件的实际材质属性进行区分设置：艇身基座部分采用深蓝色哑光玻璃钢材质，调整材质的粗糙度与反射参数还原玻璃钢船体的真实质感；上部的动力舱罩采用浅灰色硬质工程塑料材质，添加细微的磨砂纹理提升真实感；棕色的乘员踏板部件采用防滑纹理的复合板材材质，还原踏板的防滑属性；金属管路部件则设置了高反射的金属材质，添加轻微的使用磨损痕迹增强模型的写实度；推进流道的亮绿色部件采用高强度工程塑料材质，适当提高材质的色彩饱和度区分不同功能模块。结构设计层面，完整还原了各部件的连接结构，包括基座上的安装孔位、舱罩的铰接结构、操作构件的安装位，所有部件拆分后可独立导出用于3D打印验证或后续的结构优化，各部件之间的契合度经过反复调整，不存在结构干涉问题，能够直观展示喷水推进艇的内部组件布局与装配逻辑。设计思路上以还原真实重建项目的部件形态为核心，没有添加冗余的装饰结构，所有建模细节都服务于结构展示需求，既可以作为船舶设计的教学演示素材，也可以作为喷水推进艇结构优化的基础参考模型，帮助设计者快速理解喷水推进艇的部件组成与动力传递路径。
