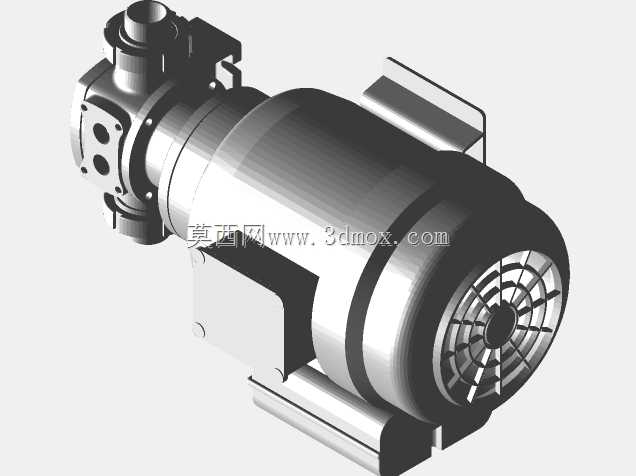

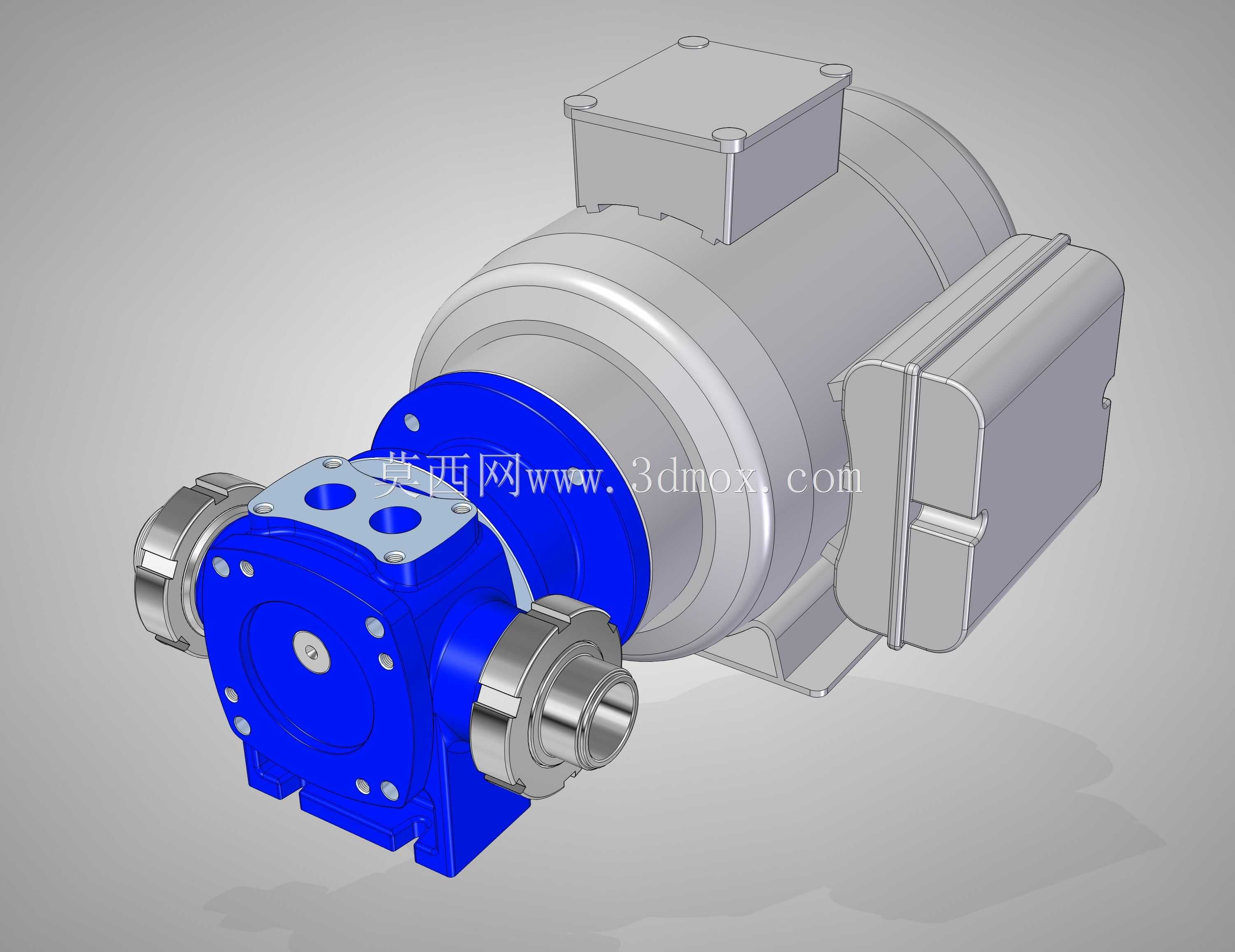

食用油过滤机配套直联驱动泵结构设计

　　这款直联驱动泵是针对食用油过滤机工况开发的紧凑式流体输送单元，核心设计逻辑是取消传统泵组的联轴器、连接支座等中间传动部件，将泵头直接套接在电机输出轴端，从根源上压缩整机轴向安装尺寸，适配小型食用油加工场景里设备排布紧凑、安装空间受限的实际需求。从实际应用场景来看，该泵主要承担毛油过滤环节的加压输送功能，将待过滤的粗制食用油从暂存罐输送至过滤组件，工作介质为常温或轻度加温的植物油，无强腐蚀性，因此泵头过流部件采用适配食品接触工况的材质设计，连接端采用快装式卫生级接头结构，无需额外加装转换接头即可直接对接食品级输送管路，减少管路泄漏点与介质残留死角，符合粮油加工场景的卫生清洁要求。功能特性层面，

　　直驱结构消除了联轴器传动带来的功率损耗与对中偏差问题，运行过程中传动端无额外振动源，整机运行噪音更低，同时省去了联轴器日常维护、弹性件更换的运维工作量，适合粮油加工车间连续化作业的使用需求。泵头采用容积式转子结构，可稳定输送含有少量细小油渣的毛油介质，不会因为介质内少量固体杂质出现泵腔卡滞、流量骤降的问题，输出压力波动控制在较小区间，能为后端过滤组件提供稳定的进料压力，保障过滤精度与过滤效率的一致性。设计过程中优先控制安装边界尺寸，电机采用标准卧式底脚安装结构，泵头下方设置独立支撑脚，整机安装时可直接固定在设备机架的水平安装面上，无需额外制作加高支座或调整安装位，进出油口采用对称式侧出布局，

　　管路对接时可根据现场排布选择左侧或右侧接管，适配不同设备的管路走向需求。泵头与电机的连接部位采用定位止口配合，装配时无需反复调整同轴度，现场拆装维护时可直接拆分泵头与电机，复位后即可保证传动精度，无需专业对中工装即可完成检修作业。结构细节上，泵头端盖采用多层密封结构，可避免植物油沿轴端渗漏污染电机或车间地面，接线盒与电机侧置的接线端子防护结构可适配车间内少量油烟、潮湿的工作环境，避免电气部件出现积油、受潮短路的问题。整机重心集中在电机与泵头的连接轴线位置，底脚安装孔位间距经过优化，固定后运行过程中无额外倾覆力矩，即使长时间连续运行也不会出现底脚松动、整机移位的问题。
