移动式连续烘焙面饼加工设备结构设计

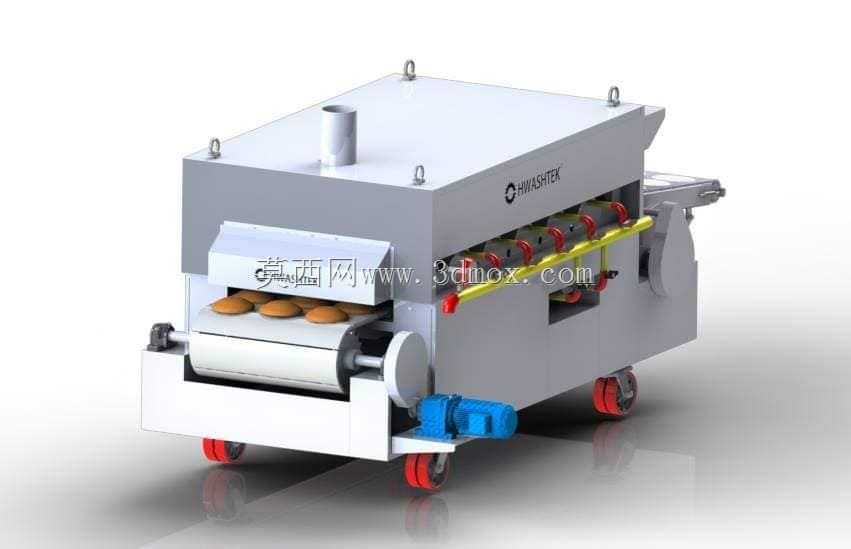

　　这款设备的三维结构设计，核心围绕中小型食品加工场景的柔性生产需求搭建，适配街边门店、中央厨房分点、小型食品作坊的现烤面饼类产品加工需求，区别于大型固定式烘焙生产线，底部配置的带刹车脚轮结构，可满足生产点位灵活调整的需求，无需做永久性地基固定，适配场地面积有限、生产点位需要随经营需求变动的使用场景。从功能实现逻辑来看，设备采用网带式连续输送结构，进料端设置可调节高度的导料托板，可适配不同厚度的面胚进料，输送驱动端采用侧装式减速电机直连驱动辊，传动链路短，后期维护时无需拆解大量机身护板即可完成驱动部件的检修更换。烘烤腔体采用分段式温控布局，沿输送方向设置多组独立控温的加热模组，每组加热模组配套独立的温度检测点位，

　　可根据面饼的熟化工艺曲线，分别调整进料段、熟化段、上色段的腔体温度，避免单一温控带来的表面烤糊、内部未熟透的加工缺陷，腔体顶部设置的排气烟囱结构，可及时排出烘烤过程中产生的水蒸气与烟气，避免腔体内冷凝水滴落影响成品表面品相。设备的机身框架采用不锈钢折弯件拼接成型，所有与食品接触面的结构均做圆弧过渡处理，无清洁死角，可满足食品加工场景的日常清洁消杀要求，侧部外露的燃气输送管路（从结构布局判断为燃气加热型）采用硬管固定搭配快拆接头，管路排布避开高温烘烤区域，同时预留足够的安全间隙，避免管路长期受高温烘烤出现老化泄漏风险。从安装边界尺寸来看，设备整体长度控制在2.2米以内，宽度控制在1.1米以内，高度不包含顶部排气烟囱为1.3米，

　　烟囱可根据现场排烟管道的接驳高度做0.3米范围内的伸缩调整，进料端与出料端的输送带延伸长度均为0.25米，安装时仅需在设备两侧预留0.4米的操作维护空间，即可满足日常上料、成品接取、设备侧部检修的操作需求，无需预留过大的场地冗余。设计过程中针对移动使用场景做了重心优化，将重量较大的加热模组、驱动电机均布置在设备下半部分，脚轮采用带减震结构的聚氨酯材质，即使在小范围移动过程中，也不会因路面轻微颠簸导致内部加热元件、传感部件出现松动移位。设备出料端设置可翻转的接料导板，不使用时可向上翻折贴合机身，进一步缩小设备的闲置存放尺寸，侧部设置的控制盒采用嵌入式安装，所有操作按钮、温度显示仪表均布置在操作人员站立的进料侧右手位，

　　操作时无需侧身即可完成所有参数调整与设备启停操作。腔体内部的输送网带采用快拆式张紧结构，松开侧部的张紧旋钮即可将网带抽出清洁，无需拆解两端的驱动辊与从动辊，大幅降低日常清洁维护的工作量，加热模组与腔体侧壁之间采用隔热填充层隔离，设备连续工作时，机身外表面温度可控制在45摄氏度以内，避免操作人员误触出现烫伤风险，同时也能减少腔体热量的无效散失，降低生产过程中的能源消耗。
