六臂夹钳式球团浇注作业设备结构

项目分类:机械图纸 发布时间:2022-01-13 ID:497762
  • 六臂夹钳式球团浇注作业设备结构
  • 六臂夹钳式球团浇注作业设备结构
  • 六臂夹钳式球团浇注作业设备结构

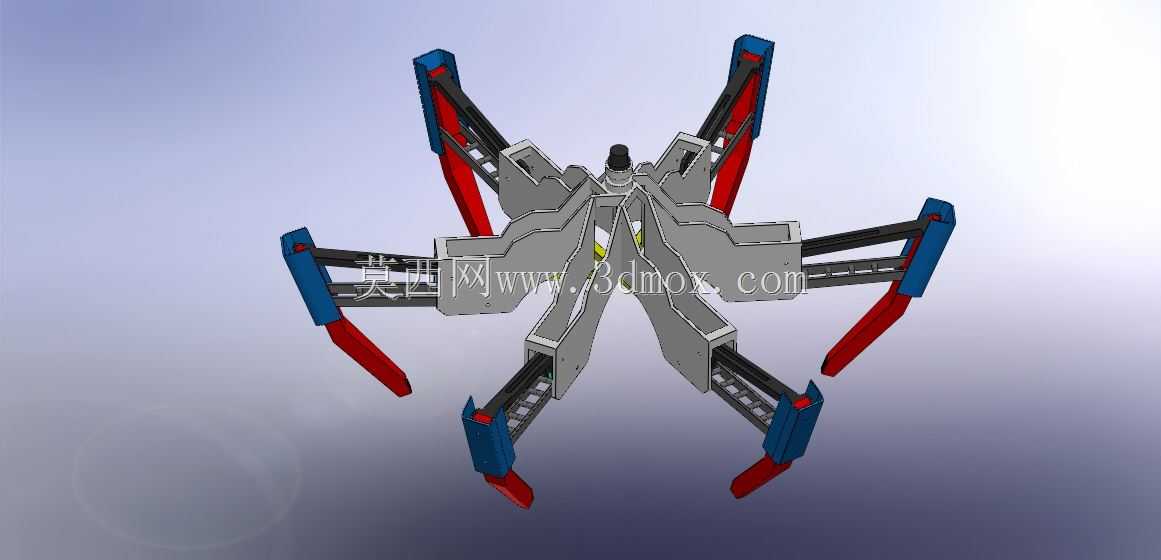

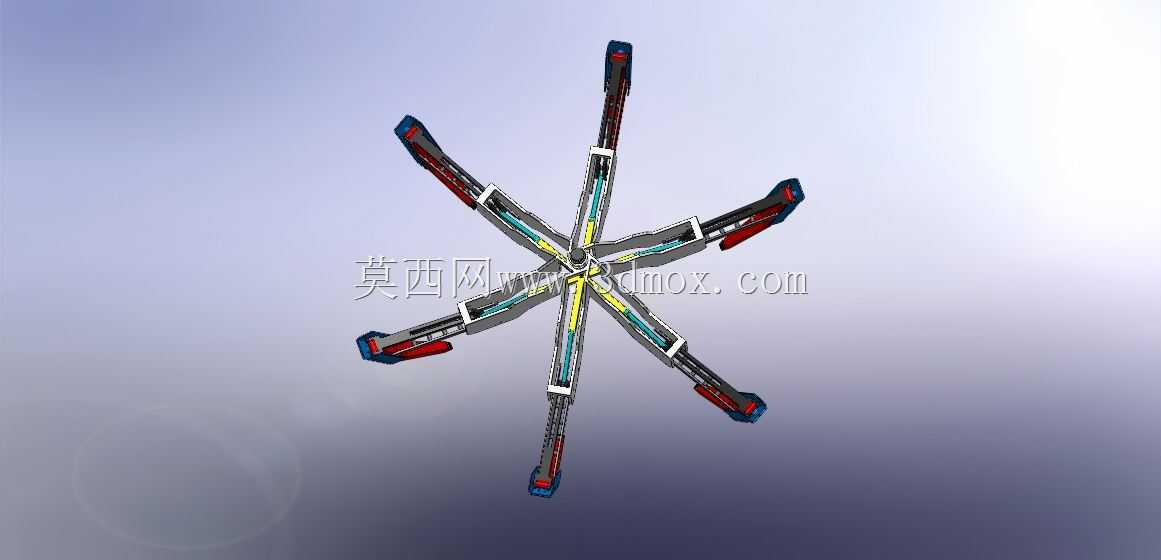

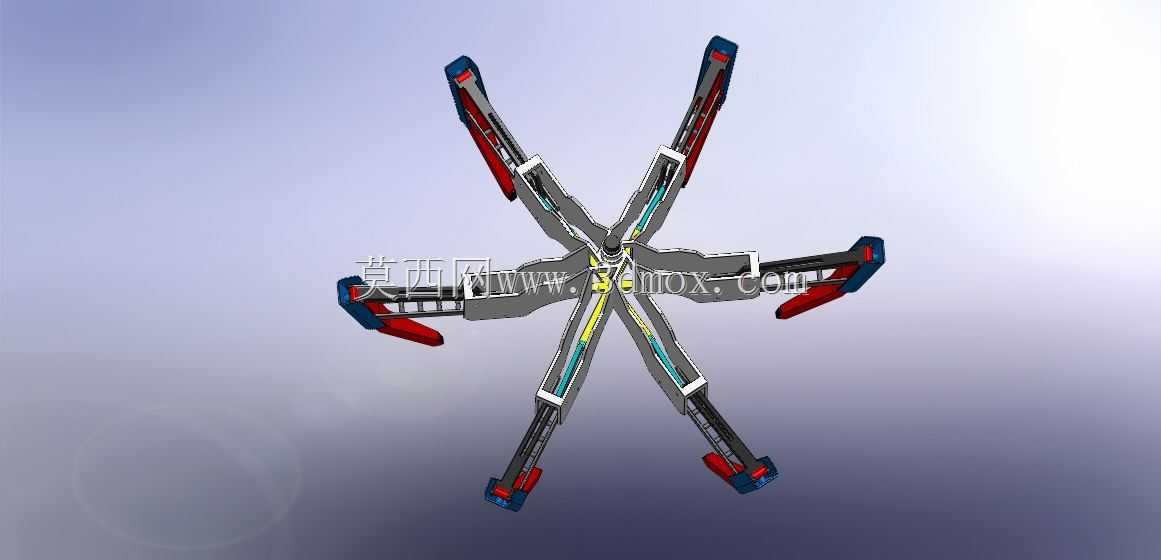

  这套多臂夹持式作业机构,主要面向冶金球团生产环节的浇注工位设计,核心解决传统单臂夹持设备在球团浇注过程中工位覆盖范围不足、夹持同步性差、作业节拍难以匹配连续生产线的痛点。从结构布局来看,六组夹钳臂沿中心回转基座呈星型等角度分布,单臂采用伸缩式滑轨结构,臂身内置线性导向副与驱动连杆,末端配置带防滑齿面的夹持端头,端头接触面做了耐温耐磨的硬质合金覆层处理,适配高温球团铸模的夹持接触需求,避免长时间高温作业下夹持面出现形变、打滑的问题。

  在实际生产场景中,该设备安装于浇注流水线的回转工位上方,中心基座与生产线的回转驱动轴同轴固定,安装时需要预留单臂完全伸展后的径向作业边界,单臂最大伸展行程下的回转半径覆盖相邻三个浇注模位,无需额外增设横移导轨即可完成多模位的夹持对位,相比传统直线排布的多夹钳结构,能节省30%左右的工位安装空间,适配中小产能的球团铸造车间紧凑的产线布局。设备作业时,六组夹钳臂可独立控制伸缩与夹持动作,也可通过中心联动轴实现同步动作,当浇注工位完成注料后,对应位置的夹钳臂伸展至模位上方,末端夹爪闭合锁紧铸模,配合中心基座的定角度回转,将完成浇注的模体转移至冷却工位,同时将空模转移至浇注工位,整个转位动作节拍可控制在8秒以内,匹配连续浇注的产线速度要求。

  设计过程中,针对夹钳臂的受力变形问题做了专项优化,臂身主体采用箱型焊接结构,在滑轨安装面做了加厚处理,通过有限元校核,单臂最大夹持负载下的臂端挠度控制在0.2mm以内,保证夹持对位的精度,避免转位过程中模体内的高温金属液洒漏。夹钳末端的开合机构采用凸轮联动结构,相比气缸直驱的夹爪,开合动作更平稳,夹持力可通过凸轮轮廓曲线做线性调整,针对不同规格的球团铸模,无需更换夹头即可适配一定尺寸范围内的模体夹持,减少产线换型的工装调整时间。中心回转基座的支撑轴承采用交叉滚子轴承,可同时承受径向、轴向与倾覆力矩,满足六臂不同步作业时产生的偏载受力,避免长期偏载运行导致的基座回转精度下降问题。

  从安装适配性来看,该设备的中心基座安装法兰采用标准化工装接口,可直接匹配现有球团浇注线的回转驱动输出轴,无需对原有产线的基座结构做大规模改造,安装时仅需校准六臂的初始零位与各模位的坐标对应关系,即可完成调试投入使用。臂身的驱动管线全部沿臂身内部的走线槽布置,避免外部高温飞溅物对管线造成灼损,同时在各臂的转动关节处设置了耐高温防尘密封结构,阻挡铸造车间内的金属粉尘进入运动副,延长设备的维护周期。在日常运维层面,各夹钳臂的滑轨、驱动连杆均采用快拆式连接结构,易损件可在产线停线间隙快速更换,无需整体拆解臂组,降低运维的时间成本。

  不同于常规的物料搬运夹钳,该结构的夹爪接触面做了V型仿形设计,可同时适配圆柱型、球型铸模的夹持需求,夹持时接触应力分布均匀,不会对未完全冷却的铸模表面造成夹痕或形变,保证球团铸坯的成型质量。在多臂协同作业逻辑上,控制系统可根据产线的浇注进度,自动调整各臂的动作顺序,当某一工位出现注料延迟时,可调度相邻臂优先完成其他工位的转位作业,避免单工位故障导致整条产线停摆,提升产线的运行容错率。
