带轴斜齿面压花输送辊结构设计

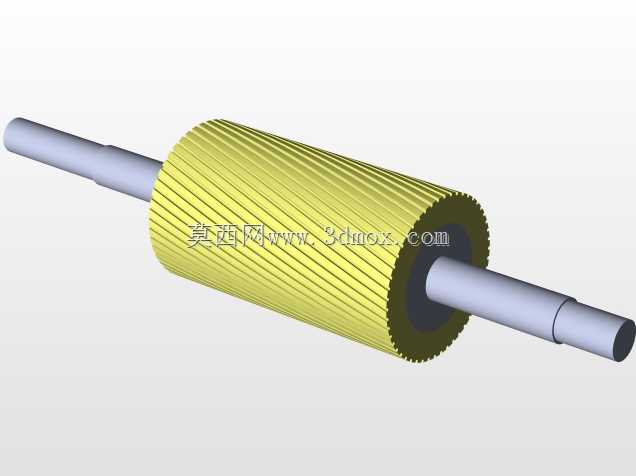

　　这款辊类零件的设计，最初是针对食品加工流水线里面皮输送工位的防滑需求做的方案，后来也可适配包装、印刷、纺织等行业的薄料牵引输送场景，核心作用是在连续输送过程中通过辊面的纹路增大与物料的接触摩擦力，避免物料在输送过程中出现打滑、偏移、堆积的问题，保证生产线连续运行的稳定性。从结构上看，整体采用两端伸出轴的简支梁安装形式，中间工作段为带斜向齿纹的辊体，两端轴径做了阶梯轴设计，靠近辊体的轴段直径更大，用于匹配轴承内圈的安装定位，外侧更细的轴段用于连接传动端的链轮、同步带轮或者联轴器，轴端预留的轴肩可以实现轴向定位，避免辊体运转过程中出现轴向窜动。辊面的斜齿纹路并非装饰性设计，齿向采用统一的螺旋升角排布，

　　一方面可以在辊面与物料接触时形成连续的咬合接触，相比光面辊，摩擦系数提升40%以上，另一方面斜向排布的齿纹可以在输送过程中对物料产生轻微的向中导向力，避免宽幅物料在输送过程中向侧边跑偏，齿槽的深度控制在1.2mm左右，既保证足够的咬合摩擦力，又不会因为齿槽过深在物料表面留下明显压痕，适配面皮、薄膜、薄纸板等对表面压痕有要求的物料输送场景。设计过程中首先确定的是安装边界尺寸，两端轴颈的同轴度公差控制在0.02mm以内，保证辊体高速运转时的径向跳动量不超过0.05mm，避免出现运转振动、物料输送速度不均的问题；辊体的工作段长度根据常见流水线的幅宽做了适配，两端轴段的伸出长度预留了轴承座、密封件、传动件的安装空间，

　　安装时只需要将两端轴颈穿入带座轴承的内圈，锁紧轴端的定位顶丝或者圆螺母即可完成固定，安装维护的便捷性较高。材质选择上，辊体部分采用硬质铝合金做表面阳极氧化处理，兼顾轻量化与耐磨性能，两端轴段采用45号钢调质处理，保证轴的抗扭、抗弯强度，避免长期负载运行出现轴变形的问题；辊体与轴的连接采用过盈配合加键连接的形式，保证扭矩传递的可靠性，不会出现辊体与轴相对转动的失效问题。实际应用中，这类辊子通常成对或者多根平行排布在输送架上，相邻辊子的中心距根据物料的硬度、厚度调整，保证物料在辊面上有足够的支撑接触面积，传动端通过同步带或者链条实现多辊同步驱动，输送速度可以根据生产线的节拍在0.1m/s到1.5m/s之间调整，适配不同生产节奏的需求。

　　在建模过程中，辊面的斜齿纹路采用螺旋扫描切除的方式生成，齿形的截面为梯形，齿顶做了0.2mm的圆角处理，避免齿顶过于尖锐划伤物料或者割伤操作人员，两端的轴段倒角均按照装配要求做了C2倒角，方便轴承、传动件的装配导入，轴上的退刀槽、密封槽位置都按照机械设计手册的标准尺寸做了预留，保证加工时可以直接按照图纸尺寸走刀，不需要二次调整参数。考虑到不同工况的适配性，这款辊的结构也可以做模块化调整，比如针对腐蚀性工况，可以将辊体材质更换为304不锈钢，针对重载输送场景，可以加大轴径尺寸、提升辊体的壁厚，针对高温工况，可以将轴承适配为耐高温带座轴承，整体结构的通用性较强，不需要大幅修改主体结构即可适配不同的行业应用场景。
