20齿D5孔径GT2同步带轮结构设计

　　在桌面级3D打印机、小型自动化输送模组、轻载精密定位滑台这类对传动同步精度有要求的设备里，GT2型同步带轮是应用占比极高的核心传动零件，这款20齿、内孔直径5mm的带轮，正是适配这类轻载精密传动场景的典型规格。日常做结构选型时，首先要匹配安装边界：这款带轮的内孔为5mm光孔，适配市面上绝大多数42系列步进电机、20W-60W功率段的小型直流伺服电机的输出轴，带轮本体上设计有两个径向顶丝孔，安装时将内孔套入电机轴后，通过紧定螺钉顶紧电机轴的平面位，就能实现周向与轴向的双重固定，不需要额外加工键槽，对于小扭矩传动场景来说，这种固定方式装配效率高，拆卸维护也很方便，不会像过盈配合那样反复拆装会磨损轴面。从传动功能特性来看，

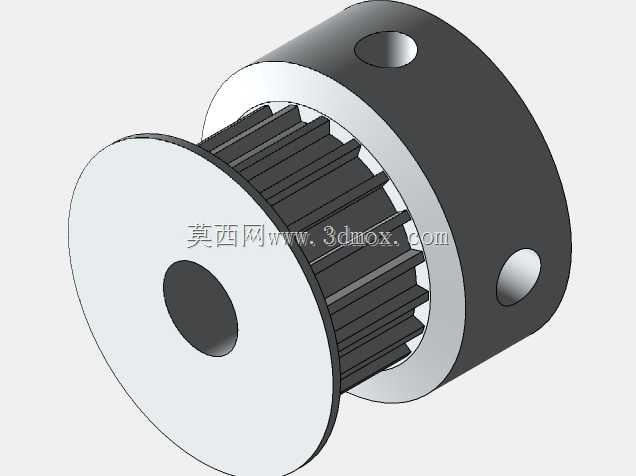

　　GT2齿形的节距为2mm，属于圆弧齿同步带轮范畴，和传统梯形齿同步带相比，啮合时的齿间间隙更小，传动回程误差可以控制在0.1mm以内，完全能满足桌面级3D打印机打印时的定位精度要求，也能适配小型点胶设备、视觉检测滑台这类需要频繁正反转、传动平稳性要求高的工况。20齿的齿数设计，在保证传动比适配性的同时，也避免了齿数过少导致的带轮包角不足、啮合齿数不够容易跳齿的问题，当配套6mm宽度的GT2同步带使用时，单级传动可以稳定传递0.5N·m以内的扭矩，足够支撑10kg以内负载的直线往复运动。设计这款带轮的三维结构时，首先要明确各部分的尺寸边界：带轮的挡边直径要比带齿顶圆直径大1mm左右，

　　两侧的挡边可以防止同步带在高速运转时发生跑偏脱带的问题，尤其是在中心距较长的传动布局里，挡边的导向作用尤为关键；带轮的轮毂部分做了凸台延伸设计，凸台长度比带轮齿部宽度长3mm，一方面可以增加内孔和电机轴的配合长度，提升轴孔配合的稳定性，避免运转时带轮发生偏摆，另一方面也给顶丝预留了足够的螺纹啮合长度，保证紧定螺钉锁紧时不会出现滑牙、锁不紧的情况。在实际装配场景里，这款带轮的安装不需要复杂的工装，只需要对准电机轴的平面，将带轮推入到指定轴向位置，用内六角扳手拧紧两个径向呈90度分布的紧定螺钉即可，两个顶丝错位布置的设计，可以避免单个顶丝锁紧时轴受力不均导致的带轮同轴度偏差，能有效降低运转时的径向跳动量，减少传动过程中的振动和噪音。

　　做三维建模的时候，齿形部分的参数要严格匹配GT2带轮的标准齿廓，齿槽的圆弧半径、齿顶的倒角都要按照规范绘制，否则加工出来的带轮和同步带啮合时会出现卡滞、磨损过快的问题；带轮的材质一般选用6061铝合金做硬质阳极氧化处理，重量轻、转动惯量小，频繁启停时不会因为惯量过大导致电机丢步，表面氧化层也能提升齿面的耐磨性，长期运转不会出现齿形磨损失效的问题。在做设备整体结构布局时，要注意这款带轮的外径尺寸，预留足够的安装空间，避免带轮和设备的钣金护板、其他传动零件发生干涉，同时带轮的安装端面要和电机安装面保持平行，否则会导致同步带单边受力，加剧带的磨损，缩短传动组件的使用寿命。
