龙门式数控雕刻加工设备结构设计

　　这款龙门架构的数控雕刻设备，核心应用场景覆盖广告标识制作、木工板材雕花、工艺礼品铣形、建筑模型切割、亚克力面板加工等多个细分加工领域，可适配密度板、亚克力、双色板、PVC、软金属薄片等多种常见加工材质，能完成平面铣削、轮廓切割、浮雕雕刻、钻孔打点等多类加工工序，在中小型加工门店、文创产品工作室、学校实训车间、定制化家具生产班组都有较高的适配性。

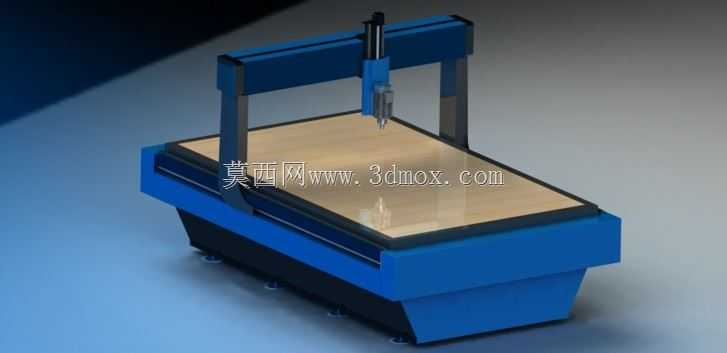

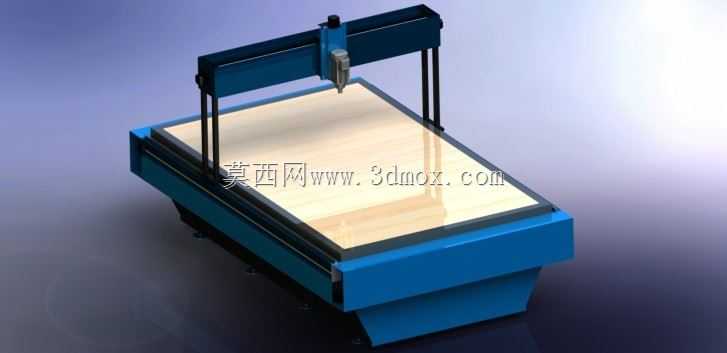

　　从结构设计思路来看，整体采用固定床身搭配移动龙门横梁的布局，这种架构的优势在于床身整体承载稳定，加工过程中工件固定在工作台上，龙门组件沿床身两侧的导轨做纵向进给，搭载雕刻主轴的滑座沿横梁做横向进给，主轴自身沿滑座导轨做垂直方向的进给，三个轴向的运动相互独立，传动链路短，运动惯量控制合理，既能保证较高的空行程移动速度，也能在进给切削时维持足够的结构刚性，避免切削震颤导致的加工面毛刺、断刀等问题。床身下部采用收窄的箱式支撑结构，既可以降低设备整体重心，提升放置稳定性，也能预留出电气元件、驱动模块的安装空间，减少外部走线的裸露长度，降低车间复杂环境下线路被剐蹭、积尘的风险。

　　设备的核心功能特性围绕常规雕刻加工的实际需求设计，主轴采用高速电主轴配置，可根据加工材质的不同调整转速区间，适配不同刀具的切削线速度要求，针对软质非金属材料加工时可拉高转速获得更光滑的加工切面，针对软金属薄片加工时可适当降低转速配合进给量减少刀具磨损。三个轴向的传动均采用精密直线导轨搭配滚珠丝杠的组合，导轨副自带预紧结构，可消除运动反向间隙，保证轮廓加工时的轨迹精度，重复定位精度可满足常规雕刻加工的公差要求。工作台采用平整的硬质台面设计，可适配夹具固定、压板固定、真空吸附固定等多种工件装夹方式，针对不同尺寸、不同材质的工件都能实现可靠装夹，避免加工过程中工件移位导致的废品。

　　从安装边界与外形尺寸来看，这类中小型龙门雕刻机的整体占地尺寸适配常规车间的工位布局，设备安装时不需要额外做特殊的地基处理，只要放置在平整硬化的地面上，调整底部的支撑脚保证床身水平即可投入使用，对安装场地的承重要求较低，普通的工业厂房地面、甚至经过找平的商用场地地面都能满足安装要求。工作台的有效加工幅面覆盖常规板材的常见尺寸，可一次性完成整幅标准尺寸板材的装夹加工，不需要频繁拆分工件拼接加工，能有效减少拼接对位带来的精度误差与辅助工时。横梁的跨距设计经过刚性校核，在全行程移动过程中，横梁的下挠变形量控制在加工公差允许范围内，即使是在工作台幅面边缘位置加工，也能保证雕刻深度的一致性。

　　在实际使用的细节设计上，设备的走线全部采用拖链内置防护，所有运动部件的线缆都收纳在柔性拖链内部，随轴向往复运动时不会出现线缆拉扯、弯折过度的问题，能大幅延长电气线路的使用寿命。主轴的安装位置设计有刀具快换结构，可根据加工工序需求快速更换不同直径、不同类型的雕刻刀具，不需要复杂的拆装调整，能缩短换刀的辅助时间。两侧的纵向导轨都设计有防尘防护结构，可阻挡加工过程中产生的切屑、粉尘落到导轨副表面，减少磨粒磨损对导轨精度的影响，降低日常维护的频次。床身的边角位置都做了圆弧过渡处理，避免操作人员上下料时被尖锐边角磕碰，符合车间设备的安全设计要求。

　　针对不同加工场景的适配性，这款设备的结构预留了功能扩展空间，可根据实际加工需求加装冷却喷雾装置，在加工软金属、硬质板材时对刀具和加工面进行冷却，避免刀具过热退火，延长刀具使用寿命，也能减少加工粉尘的飞扬；也可加装定位靠尺，在批量加工同规格工件时快速对位，减少每次装夹的找正时间。整体结构没有冗余的设计，所有部件的选型都围绕雕刻加工的实际工况匹配，没有过度追求超出实际需求的精度参数，在保证加工性能满足使用要求的前提下，控制了设备的整体制造成本与后期维护成本，适合多品种小批量的柔性加工场景使用。
