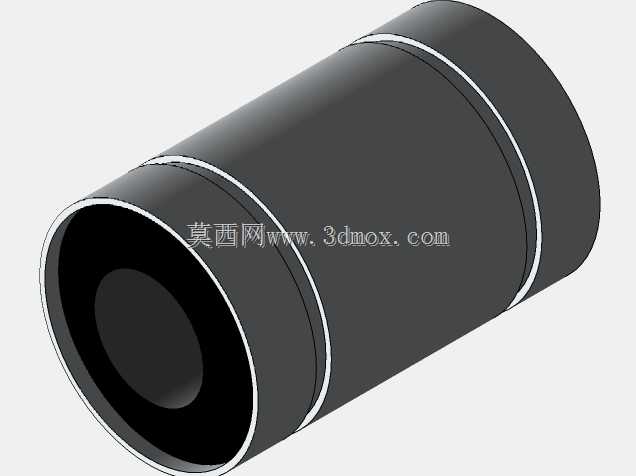

在做小型自动化输送线、桌面级数控雕铣设备、3D打印运动模组这类需要低阻力直线往复动作的设备结构设计时,直线轴承是绕不开的基础导向支撑件,LME8UU作为公制系列里小规格的通用型号,适配8mm直径的光轴导轨,在轻载、高频往复的运动场景里使用率非常高。做这个模型的结构设计时,首先要匹配实际安装的边界条件:轴承整体为圆柱型套筒结构,外径与安装座的孔位采用过渡配合,不需要额外的法兰固定结构,直接压入安装座的基准孔即可完成定位,这种设计的优势是安装占用空间小,适合排布紧凑的多轴并列运动结构,比如小型点胶机的Z轴升降模组、检测设备的探针位移滑台,都能通过直筒型轴承的紧凑布局压缩整体设备体积。从功能特性来看,这款双密封结构的直线轴承,
内置循环滚珠列,滚珠在保持架的约束下沿轴向做循环滚动,将光轴与支撑件之间的滑动摩擦转化为滚动摩擦,大幅降低运动阻力,同时两端的密封结构可以阻挡外界的粉尘、切削碎屑进入轴承内部的滚道,避免滚珠卡滞或者滚道划伤,在有少量粉尘的加工车间环境里,能有效延长部件的维护周期。设计建模过程中,首先要确定核心配合尺寸:内孔公称直径适配8mm光轴,加工时要保证内孔滚道的圆柱度,避免安装后出现卡滞、运动阻力不均的问题;套筒外径的公差要匹配安装座的H7级孔公差,压装时不会出现过松移位或者过盈量太大导致轴承内圈变形抱死的问题;轴承整体的长度尺寸要结合负载计算选型,单根光轴上通常需要配对使用两个同型号轴承,两个轴承的跨距要根据悬臂长度、负载重心位置调整,
避免运动过程中出现卡滞、晃动的问题。实际应用场景里,这类小规格直线轴承很少用于重载工况,更多是承担轻载下的精密导向作用,比如包装设备的料带牵引滑座、电子组装设备的元件拾取位移机构、小型实验平台的位移调节架,这类场景对运动的平顺性要求高,负载通常在几十牛范围内,LME8UU的额定动负载完全可以覆盖使用需求。建模时除了还原外部的套筒、密封端盖结构,还需要还原内部的保持架、滚珠排布结构,方便在做整机装配干涉检查时,确认轴承安装后与周边的结构件不会发生运动干涉,比如安装座的孔位深度、轴端的限位挡圈位置,都可以通过三维模型直接核对尺寸,避免实际加工装配时出现尺寸不匹配的问题。另外要注意,这类直筒型直线轴承只能承受径向负载,
不能承受轴向的倾覆力矩,如果结构里存在偏载,需要调整轴承的跨距或者增加导向轴的支撑点,避免轴承局部受力过大导致滚道过早磨损。在做设备维护的结构设计时,轴承的安装位置要预留足够的拆卸空间,方便后期磨损后直接压出更换,不需要拆解整个模组结构,降低后期维护的时间成本。很多新手工程师在选型时容易忽略轴承的密封结构,在有粉尘、切削液飞溅的场景里选用无密封的开式轴承,往往使用很短时间就会出现滚珠卡滞、运动阻力变大的问题,而UU型双密封结构的轴承,两端的橡胶密封唇口贴在光轴表面,既能阻挡外界杂质进入,也能留存轴承内部的润滑脂,长时间运行不需要频繁补充润滑,适配大多数普通工业场景的使用需求。
