混凝土砌块成型压制设备结构模型

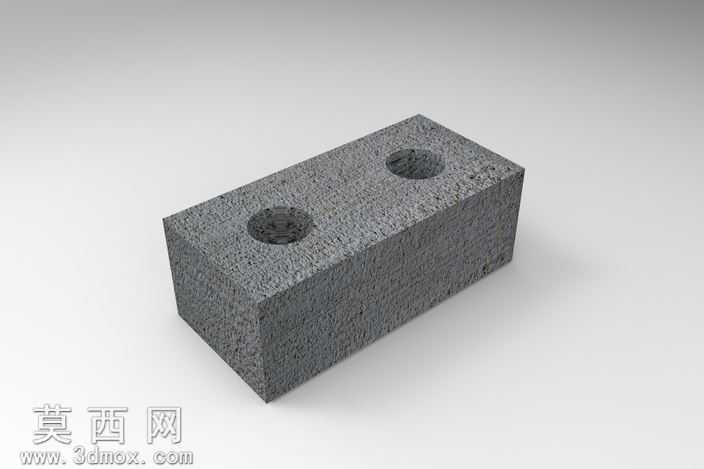

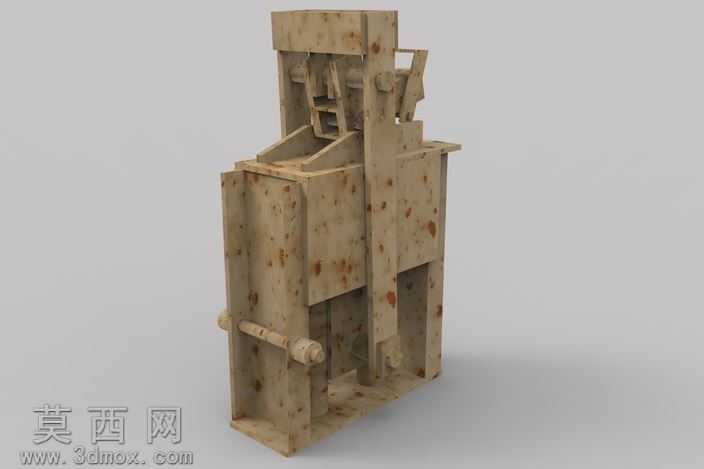

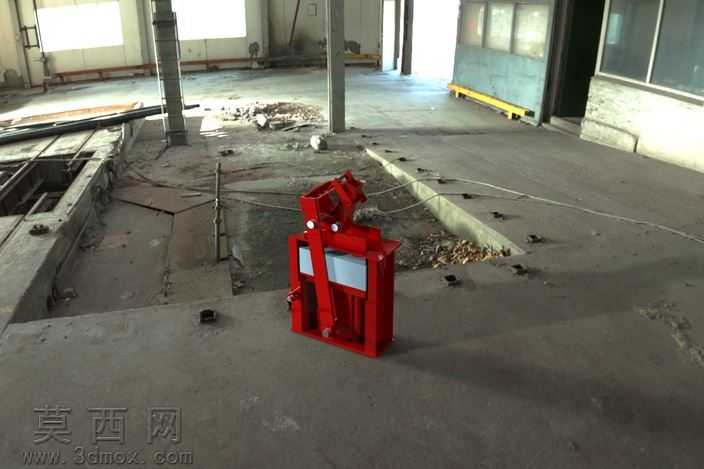

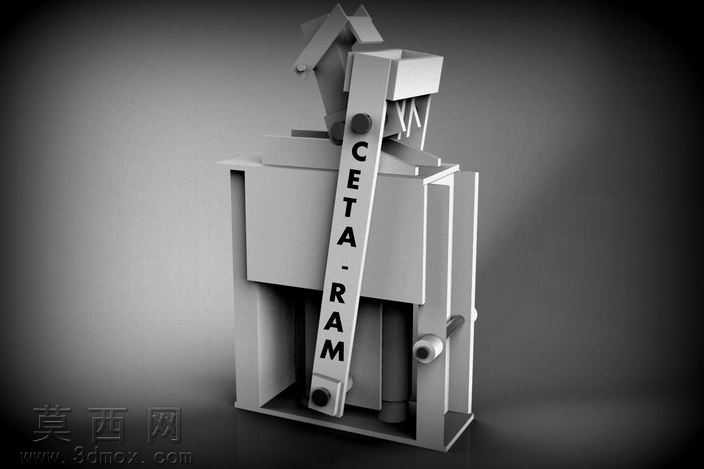

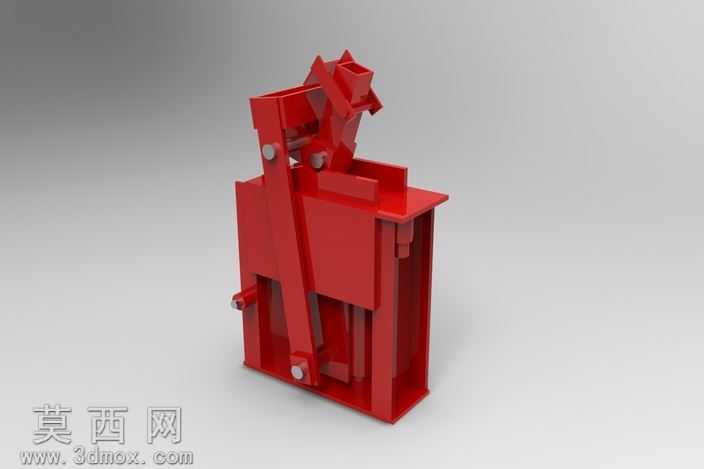

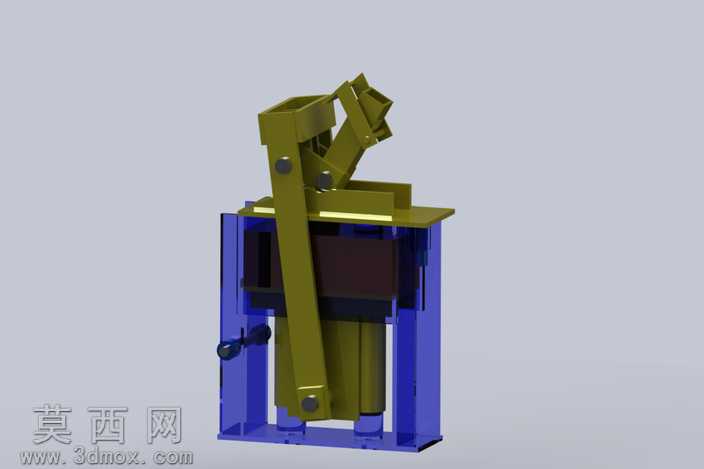

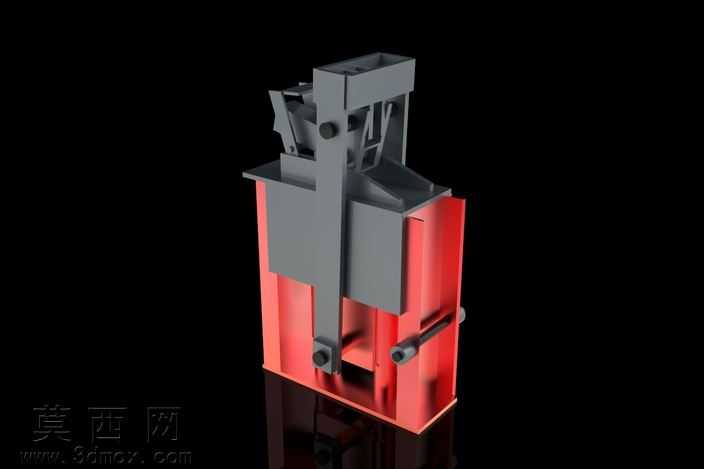

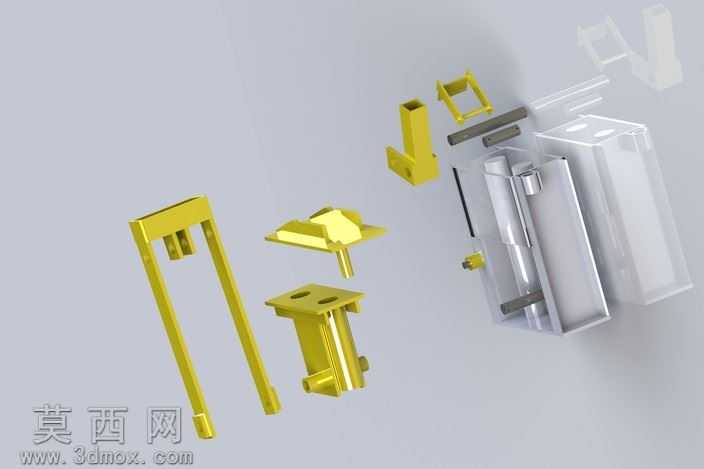

本模型为混凝土砌块成型专用压制设备的完整三维结构设计，整体采用立式框架式布局，主体支撑结构选用高强度钢材作为建模材质，在三维建模过程中严格遵循西班牙手册中的公制尺寸规范，对设备的每一处连接结构、运动部件都做了1:1的比例还原。模型的主体框架部分采用灰色金属材质渲染，模拟实际设备的铸钢机架质感，料仓与成型模腔部分采用醒目的红色工业漆材质渲染，清晰区分设备的功能区域，提升了模型的视觉辨识度。从结构设计来看，该设备集成了物料容纳、压制成型、出料导向三大核心功能模块：上部为压合执行机构，包含导向立柱、压头驱动连接位、传动铰接结构，所有铰接部位都做了轴孔配合的细节建模，还原了实际设备的运动副连接关系；中部为成型工位，预留了砌块成型的模腔空间，侧面设置了操作手柄结构，用于实现模腔的锁紧或者出料触发；下部为机架支撑与集料结构，底部设置了安装固定位，可模拟设备在生产现场的安装固定状态。建模过程中对设备的运动逻辑做了完整的结构匹配，压头可沿导向立柱做垂直方向的往复运动，模拟砌块压制的下压、保压、回程动作，侧面的操作手柄可绕铰接轴转动，模拟设备的工位切换操作。整个模型的零部件装配关系清晰，没有出现结构干涉的问题，所有板材的厚度、轴件的直径、连接位的尺寸都严格按照实际原型的参数设定，既还原了1976年首款原型设备的经典结构特征，也通过现代三维建模的方式对设备的结构做了数字化留存，可用于建材加工设备的结构参考、教学演示以及同类设备的改型设计参考，能够帮助设计者快速理解立式砌块压制设备的核心工作原理与结构布局逻辑。
