Manomatic立式液压压机三维设计模型

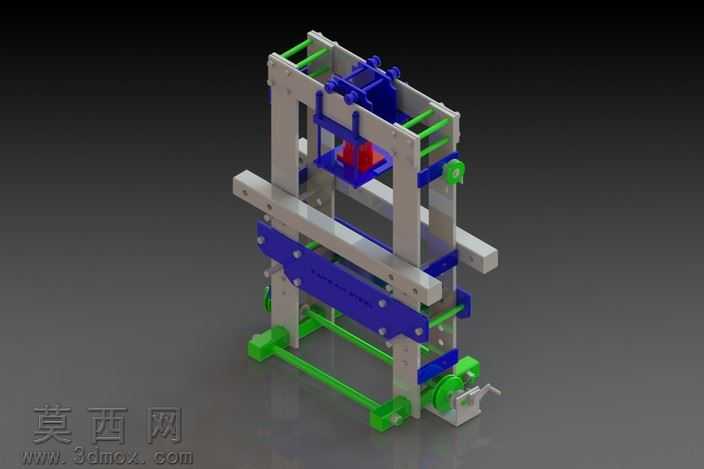

本模型为Manomatic立式液压压机的完整三维设计成果，采用参数化建模方式完成全零部件的结构搭建，建模过程中严格遵循机械设计的公差配合规范，对每一个装配部件的连接关系、运动间隙都做了精准的参数约束，确保模型可直接用于结构验证与装配模拟。模型整体采用立式框架式布局，主体机架采用高强度型材拼接结构，建模时为机架部件赋予了哑光金属材质，还原钢制构件的真实质感；液压执行组件部分做了分色处理，核心液压缸采用深蓝色涂装材质，传动杆件采用亮绿色工程塑料材质，操作手柄、紧固件等细节部件采用金属银灰材质，不同材质的粗糙度、反光度参数经过多轮渲染调试，最终呈现的渲染图可以清晰区分各个功能模块，直观展示设备的结构层次。从结构设计来看，该压机采用双侧导向杆配合滑动横梁的传动结构，液压缸垂直布置于机架顶部，输出端连接活动压头，下方设置固定工作台面，手动操作机构布置于机架侧下方，通过连杆结构控制液压回路的通断与压力输出，整体结构紧凑，传动路径短，可满足小吨位零件压装、成型的作业需求。设计过程中优先考虑了设备的操作便捷性与结构稳定性，机架底部设置了加宽支撑脚，增大设备与安装面的接触面积，避免压合作业过程中出现设备倾覆的风险；导向部件与滑动横梁之间预留了合理的配合间隙，既保证压头上下运动的顺畅度，又能控制压合作业的行程精度，减少压头偏摆带来的加工误差。模型完整还原了液压压机的所有核心结构，包括机架组件、液压驱动组件、导向组件、操作控制组件、工作台组件，每一个零件都保留了可编辑的建模参数，方便后续根据实际压装需求调整工作台尺寸、压头行程、额定压力等核心参数，可作为液压类压装设备设计的参考方案，也可用于液压机械教学演示的三维素材，帮助学习者直观理解立式液压压机的工作原理与结构组成。
