手动小型三辊辊压成型设备结构设计

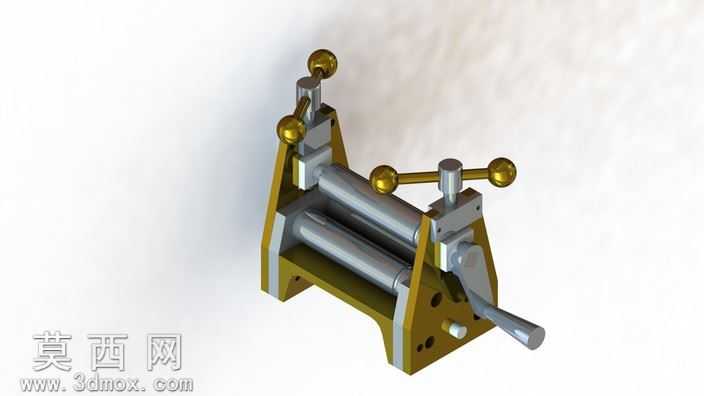

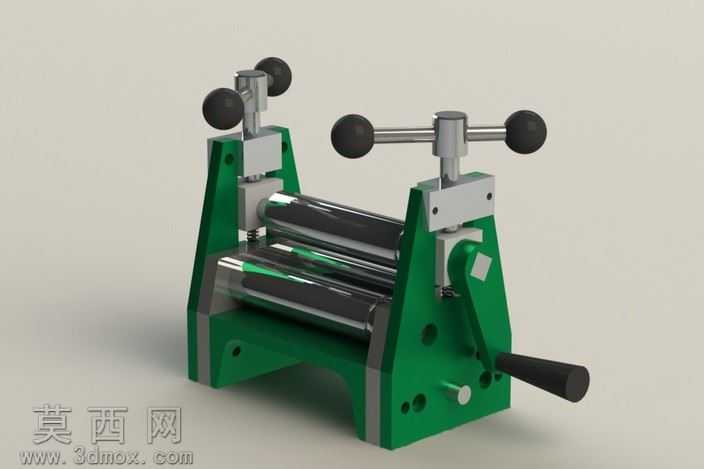

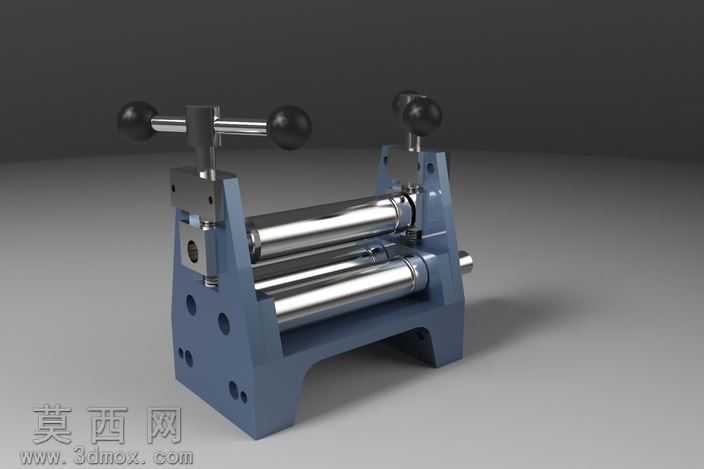

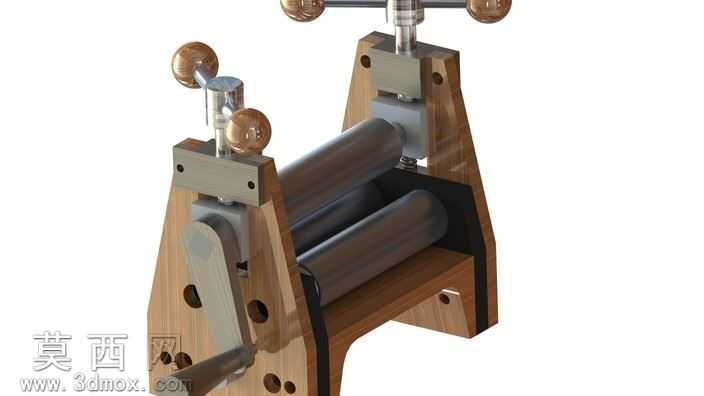

本作品为手动式小型三辊辊压机三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械设计公差配合规范，对每一个零部件的尺寸、装配关系都做了精准定义，确保模型可直接导出工程图用于实际加工生产。模型渲染阶段采用金属材质分层赋予方案，机架部分采用铸钢哑光黄漆材质，还原工业设备机架的漆面质感，表面添加细微的颗粒纹理与使用磨损痕迹，提升模型真实感；三根工作辊采用抛光镀铬金属材质，设置高反射率与低粗糙度参数，模拟镀铬辊面光滑坚硬的金属特性；调节手轮、锁紧手柄、操作摇柄部分采用黄铜与不锈钢组合材质，黄铜球头设置暖金色金属反射属性，手柄杆身采用拉丝不锈钢材质，添加细微的拉丝纹理方向，还原操作件的真实触感。结构设计上，设备采用对称式双立板机架结构，两侧立板通过底部连接座形成稳定的C型支撑框架，三根工作辊呈品字形排布，下方两根为固定送料辊，上方为可调节压下辊，通过两侧的带铜球头调节螺杆实现压下量的精准控制，调节位置设置锁紧机构，避免辊压过程中辊缝发生偏移；设备侧部设置棘轮式摇柄驱动机构，摇柄与下辊通过齿轮副实现动力传递，手动操作时可实现辊轴的匀速转动，完成板材的连续辊压作业。设计思路围绕小型钣金件手动辊压成型需求展开，整体结构紧凑小巧，无需外接动力源即可完成薄金属板的卷圆、压弧、校平作业，各调节部件均设置在操作人员易触及的位置，操作逻辑符合人体工程学要求，所有运动部件均预留合理的装配间隙，避免运动干涉，同时对易磨损的辊轴接触位置做了结构强化设计，提升设备的使用寿命。模型完成装配后添加了爆炸视图与运动仿真约束，可直观展示各部件的装配顺序与工作运动过程，辊缝调节范围适配0.5-3mm厚度的金属薄板加工需求，可满足小批量钣金加工、手工模型制作、教学演示等多场景的使用需求。
