工业级3D数控电子控制箱体结构设计

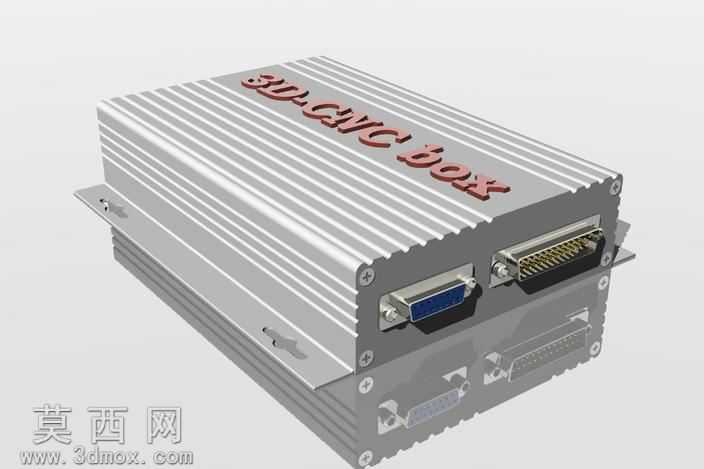

本作品为工业数控系统配套的电子控制箱体三维建模作品，建模过程围绕工业现场使用需求展开，首先完成整体壳体的比例定位，采用挤压铝型材作为主体壳体的基础形态，在建模阶段精准还原铝型材自带的平行散热鳍片结构，每道鳍片的间距、凸起高度都按照工业铝壳的常规加工参数设置，保证散热结构的合理性。箱体表面的3D-CNC box标识采用凸字浮雕建模，通过拉伸切除与凸起命令结合制作，还原金属壳体上的激光雕刻或冲压标识效果，标识的字体弧度、凸起高度贴合实物加工的视觉质感。接口区域的建模严格遵循工业接插件的标准尺寸，分别制作了D-sub型数据接口、多针高密度连接器接口，每个接口的金属针脚、固定螺丝孔位、接口边框的倒角都做了精细化处理，接口与壳体的装配间隙控制在合理公差范围内，还原真实装配的贴合效果。壳体的安装固定结构也做了完整还原，包括侧边伸出的安装固定耳，固定耳上的沉头安装孔位、壳体拼接处的十字螺丝固定点位，每处螺丝的头部形态、沉孔深度都按照标准紧固件尺寸建模，保证结构的可装配性。材质渲染阶段，主体壳体赋予磨砂铝合金材质，调整材质的金属度、粗糙度参数，还原挤压铝型材表面的细微拉丝纹理与哑光金属质感，接口部分的金属连接件赋予亮面镀锌金属材质，与壳体的哑光质感形成区分，接口内部的绝缘胶芯部分赋予深蓝色硬质塑料材质，还原真实接插件的材质差异。设计思路上充分考虑数控设备的使用场景，鳍片式外壳兼顾结构强度与散热性能，多接口布局满足数控系统与驱动单元、传感器的信号传输需求，安装耳的设计方便箱体在设备机架上快速固定，整体建模过程严格遵循工业钣金与型材加工的工艺要求，所有转角处都做了合理的圆角处理，避免锐边带来的加工与使用安全隐患，模型的每个结构部件都可拆分，能够直接用于后续的工程出图、装配验证以及加工工艺模拟。
