哈斯TR110五轴转台简化装配结构模型

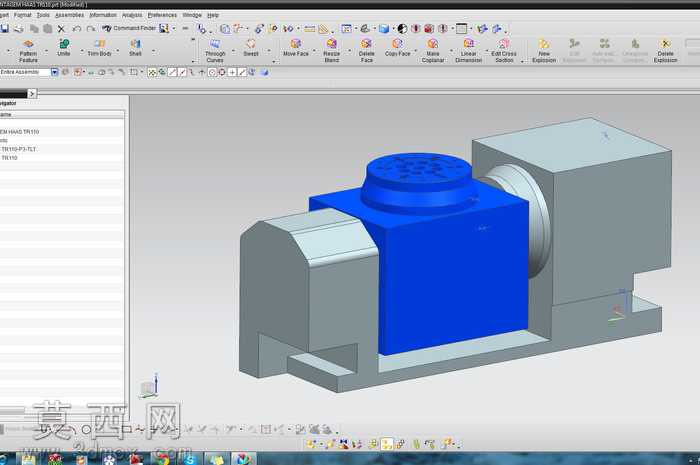

本模型为哈斯TR110五轴转台的简化装配三维模型，建模过程围绕五轴加工核心功能部件的结构特征展开，在NX建模环境中完成整体装配搭建，对转台的核心功能模块做了合理简化，保留了转台主体基座、回转驱动单元、台面安装结构、侧置主轴连接模块的关键外形与装配关系，去除了非核心的细小紧固件、内部管线等细节，既还原了该款五轴转台的整体布局特征，也控制了模型体量便于装配演示与结构参考。建模阶段采用自底向上的装配思路，先分别构建各个功能模块的独立零件模型：基座部分采用拉伸、倒角、拔模等基础特征完成整体轮廓搭建，还原了设备安装定位的凸台、凹槽结构，匹配实际设备的安装适配需求；中部蓝色的转台主体模块还原了圆形回转台面的安装接口、台面表面的定位孔阵列特征，准确呈现了五轴转台A轴摆动的结构衔接关系；侧置的灰色驱动模块还原了与主轴单元对接的圆形法兰接口、壳体的加强筋结构，还原了驱动单元的外部轮廓特征。材质渲染阶段对不同功能模块做了区分设置，基座与驱动壳体采用哑光金属灰材质模拟铸铁机身的质感，中部转台主体采用高饱和度蓝色工程漆面材质，清晰区分不同功能部件，便于快速识别结构分区；各部件的衔接处做了贴合的装配约束，保证转动副位置的结构关系准确，没有出现错位、穿模的问题。设计思路上以简化装配演示为核心目标，没有复刻设备内部的复杂传动结构，重点呈现该款五轴转台的外部安装尺寸、各模块的位置布局、与机床主机的对接接口形态，能够为机床布局设计、五轴加工工位规划、转台周边工装设计提供直观的三维参考，模型的结构比例严格参考实物尺寸设置，各模块的相对位置、外形轮廓均匹配实物特征，可用于方案展示、结构认知、装配教学等场景，帮助使用者快速理解该款五轴转台的整体构成与安装形态。
