卫生级工艺管线自动清管装置结构设计

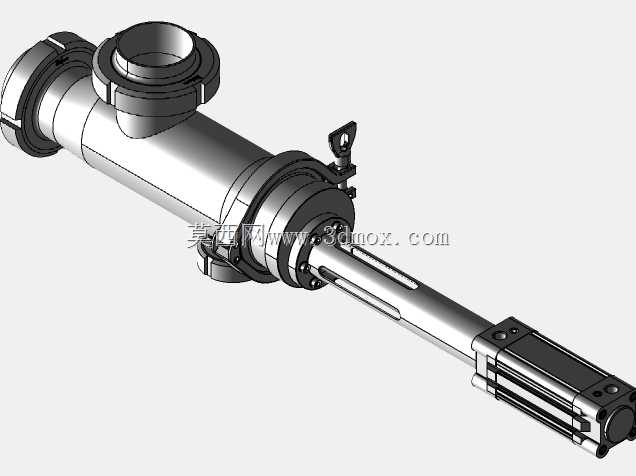

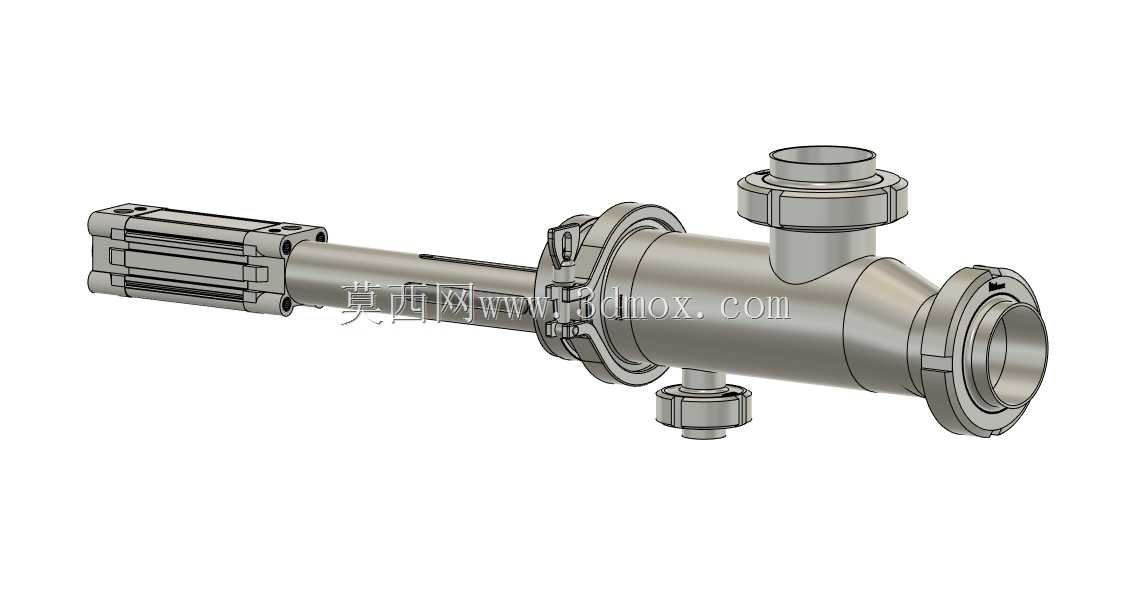

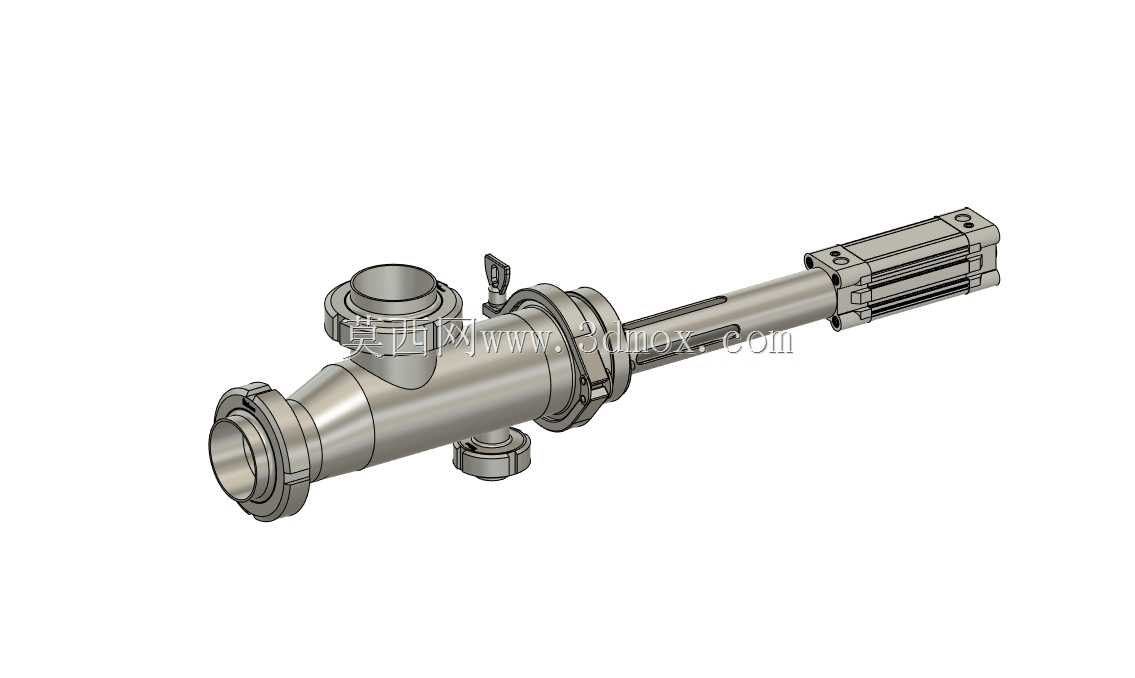

　　在食品饮料、生物制药、精细日化这类对卫生级要求严苛的流体输送场景里，管线残留一直是生产环节绕不开的痛点——批次切换时的物料混料、CIP清洗时的介质耗量过高、长距离管线内壁附着的粘稠物料排空不彻底，都会直接影响产品良率与生产能耗，这套清管装置正是针对这类卫生级工艺管线的痛点做的结构落地。从实际使用场景来看，它主要适配公称通径DN50到DN100的卫生级快装管线，安装时直接串接在工艺管线的两个工艺段之间，两端采用标准卫生级卡箍连接结构，不需要对原有管线做大规模改造，安装边界上要预留出驱动端气缸的伸缩行程空间，以DN80规格为例，气缸完全伸出时整体长度比缩回状态长120mm，安装时要在驱动端侧留出至少150mm的操作维护空间，

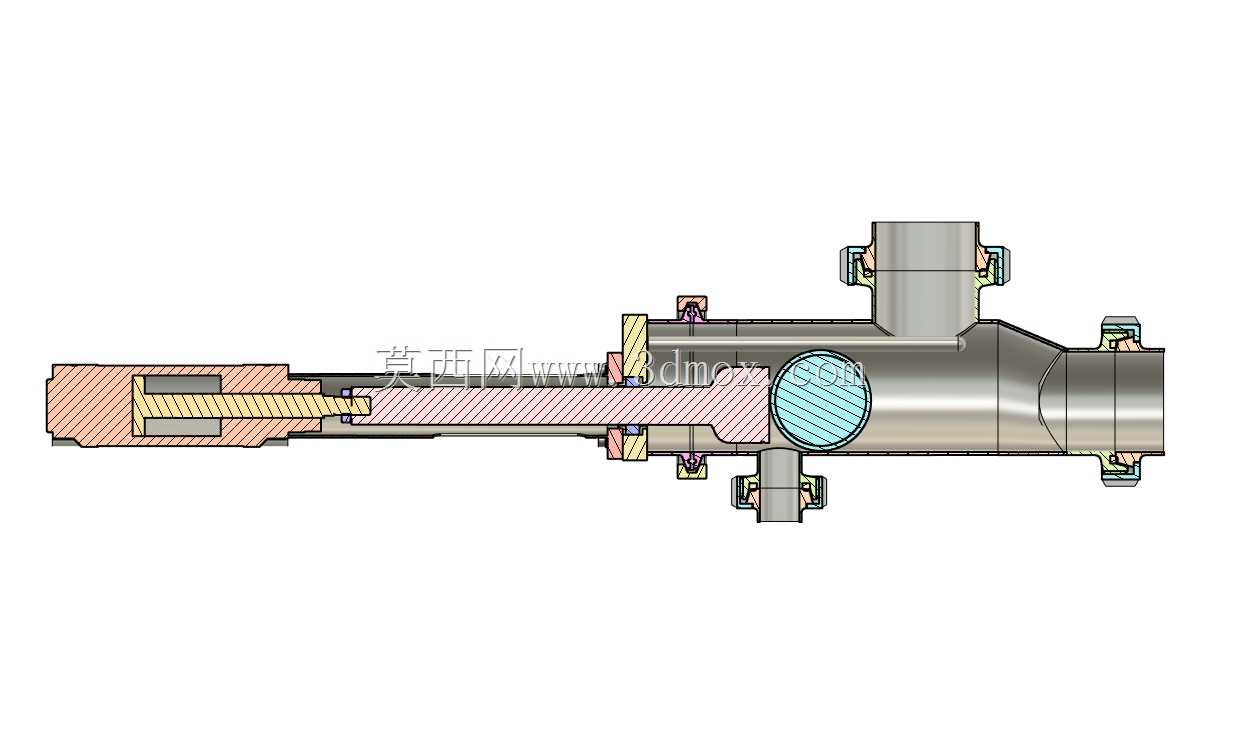

　　避免和周边管线、支架产生干涉。装置的核心功能是通过驱动气缸带动清管塞在管线内部做往复运动，清管塞采用食品级硅橡胶材质，过盈量控制在1.2mm到1.8mm之间，既能保证和管线内壁的紧密贴合，刮除内壁附着的残留物料，又不会因为过盈量过大造成清管塞磨损过快或者卡滞。结构设计上，主体筒体采用316L不锈钢锻造后精加工，内壁粗糙度Ra≤0.8μm，所有和物料接触的转角处都做了R3以上的圆弧过渡，不存在卫生死角，满足GMP卫生要求；筒体上设置的两个侧向接口，分别作为进料口和排气/排残口，在清管作业前可以通过排气口排净筒体内的空气，避免气阻影响清管效果，清管完成后残留的少量物料可以通过排残口完全排空，不会在装置内部积液。

　　驱动端采用标准的ISO15552标准气缸，气缸和筒体之间设置了卫生级隔膜密封结构，把气缸的驱动腔和物料输送腔完全隔离开，避免气缸内的润滑脂、杂质进入物料侧造成污染，同时密封结构采用快拆设计，不需要完全拆解整个装置就可以更换密封件，降低维护成本。在清管塞的行程两端，筒体内部设置了软质限位缓冲结构，避免清管塞运行到端点时产生硬碰撞，一方面减少运行噪音，另一方面也能延长清管塞的使用寿命；筒体上还集成了快装式观察视镜，可以直观看到清管塞的运行位置，判断清管作业是否完成，不需要额外加装位置传感器也能完成基础的作业判断，当然如果接入自动化生产线，也可以在气缸两端加装磁性开关，把清管塞的位置信号接入车间PLC系统，实现清管流程的全自动控制。

　　实际选型时要注意，这套装置只适用于输送流动性较好的流体、粘稠度不超过10000cP的物料，如果是输送含大颗粒的物料，需要提前在装置前端加装过滤结构，避免颗粒卡滞清管塞；安装时要保证装置整体和管线保持同轴，同轴度误差控制在1mm以内，否则会造成清管塞偏磨，缩短使用寿命。另外在CIP清洗环节，这套装置不需要拆解，清管塞在往复运动的过程中就可以把清洗介质均匀涂布到整个管线内壁，相比传统的固定喷淋清洗，清洗介质耗量可以降低40%以上，清洗时间也能缩短近三分之一，对于多批次小批量的柔性生产场景，能大幅减少批次切换的等待时间。从结构建模的角度来看，整个装置的所有零件都做了参数化关联，更换不同通径的规格时，只需要调整筒体通径、卡箍规格、气缸缸径这几个核心参数，就可以快速衍生出不同规格的系列化模型，所有配合面的公差都按照卫生级设备的要求做了预留，快装接口的尺寸完全兼容行业通用的卫生级管件标准，不需要额外做适配加工。
