金属薄板输送用等径螺旋给料钻杆

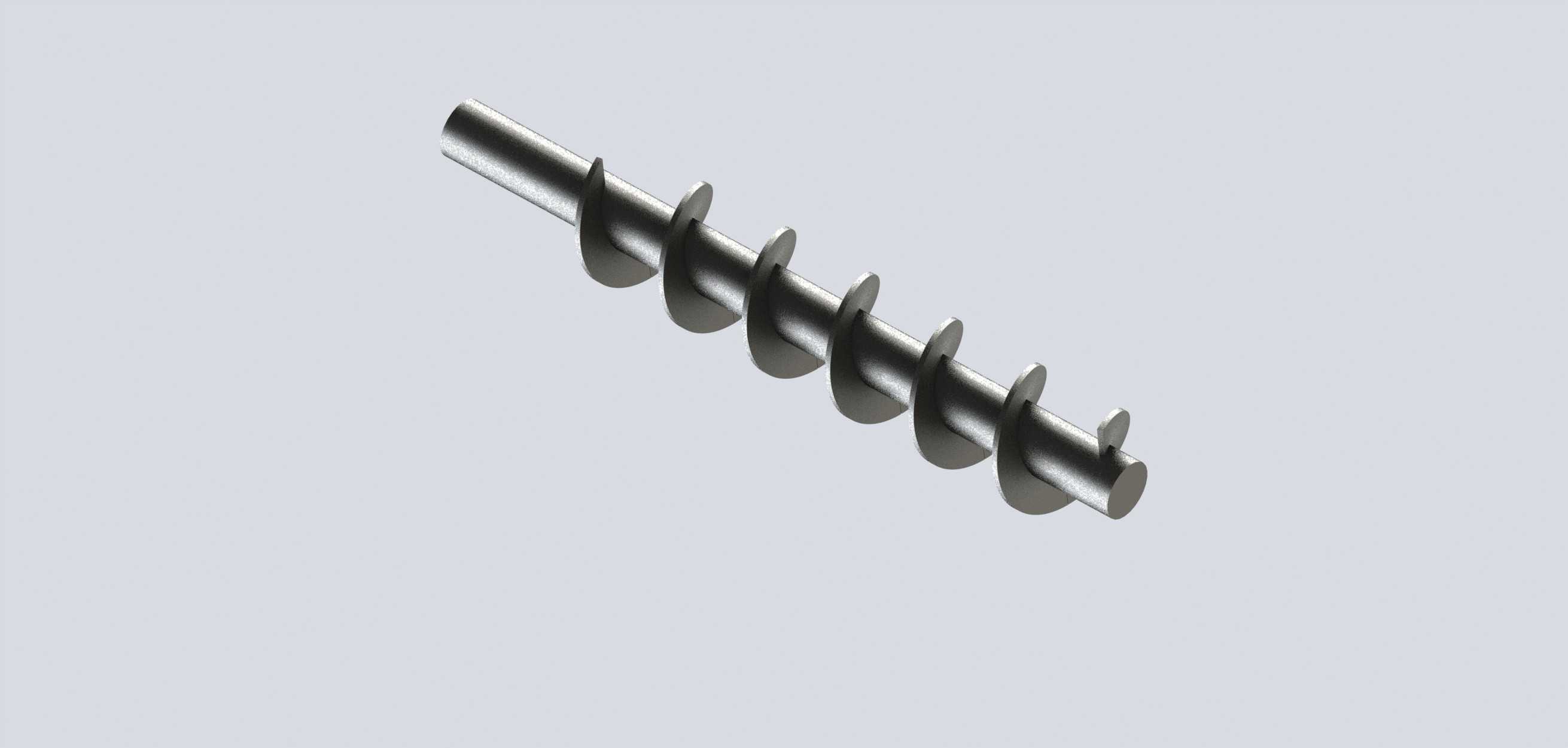

　　在散料输送、粉体给料、薄板加工线的余料输送工位，这类螺旋杆结构是连续给料环节的核心执行部件，不同于常规大螺距输送绞龙，这款螺旋结构的叶片螺距均匀一致，叶片与中心轴采用满焊连接结构，能够在低速转动下实现物料的匀速推送，不会出现物料卡滞、忽快忽慢的给料偏差。从结构设计逻辑来看，中心轴采用等径圆钢加工，两端预留的光轴段是直接适配轴承座安装的定位段，不需要额外加装轴套，安装时直接将两端轴段穿入带座轴承的内孔，顶丝锁紧即可完成固定，安装边界清晰，不需要额外加工适配结构，能直接替换同尺寸规格的老旧螺旋杆。外形尺寸上，螺旋叶片的外径为65mm，这个尺寸决定了料槽的最小适配内径不能小于70mm，要预留5mm左右的间隙避免叶片刮蹭料槽内壁；

　　中心轴直径30mm，保证了杆体在400mm的总长度下，转速在60r/min以内不会出现明显的挠性变形，不需要在杆体中部加装支撑吊轴承，简化了整体料槽的结构设计。实际应用场景中，这类小直径螺旋杆常被用在薄板冲压线的金属碎屑输送工位，冲压产生的带状、颗粒状金属废屑落在料槽内，螺旋杆转动时叶片会持续将废屑向出料端推送，不会出现废屑堆积卡停的问题；也可以用在小型粉体包装机的给料工位，均匀的螺距能保证每转的送料容积一致，配合变频电机就能实现给料量的精准控制，误差能控制在3%以内。设计时特意将叶片的边缘做了小倒角处理，避免转动时锋利的叶片边缘刮擦料槽，也能减少金属废屑挂在叶片边缘的概率；叶片与轴的焊接位置做了焊后打磨处理，没有凸起的焊瘤，

　　不会在输送过程中勾挂带状废屑，减少了日常清理维护的频次。两端的安装轴段同轴度控制在0.1mm以内，安装后转动时的径向跳动量小，不会出现运转异响、轴承过早磨损的问题，适配常规的UCF206带座轴承即可，不需要定制特殊规格的轴承配件，降低了备件采购成本。在给料机的结构选型中，这类等径等螺距的螺旋杆适合输送流动性较好的颗粒状、粉状物料，以及短切的金属废屑，不适合输送粘度大、易结块的物料，因为叶片间隙固定，粘湿物料容易附着在叶片和轴的表面，长时间运行会导致输送效率下降。安装时要注意保证螺旋杆的水平度，两端轴承座的安装面要处于同一水平面，倾斜角度不能超过2度，否则会导致轴承受力不均，缩短使用寿命；如果是倾斜安装使用，需要适当降低转速，

　　避免物料受重力影响出现下滑反料的问题。从建模的角度来看，这类结构的建模重点在于螺旋叶片的生成，要保证螺距全程一致，叶片的厚度均匀，两端的轴段与螺旋段的同轴度要严格对齐，焊接位置的倒角要符合实际加工工艺，不能出现建模时的曲面断层，否则导出的工程图会出现尺寸标注偏差，影响后续的加工下料。
