可扩展式多功能圆形工作台结构设计

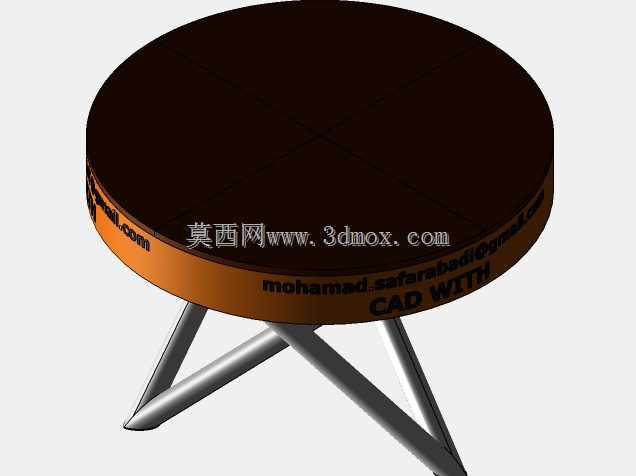

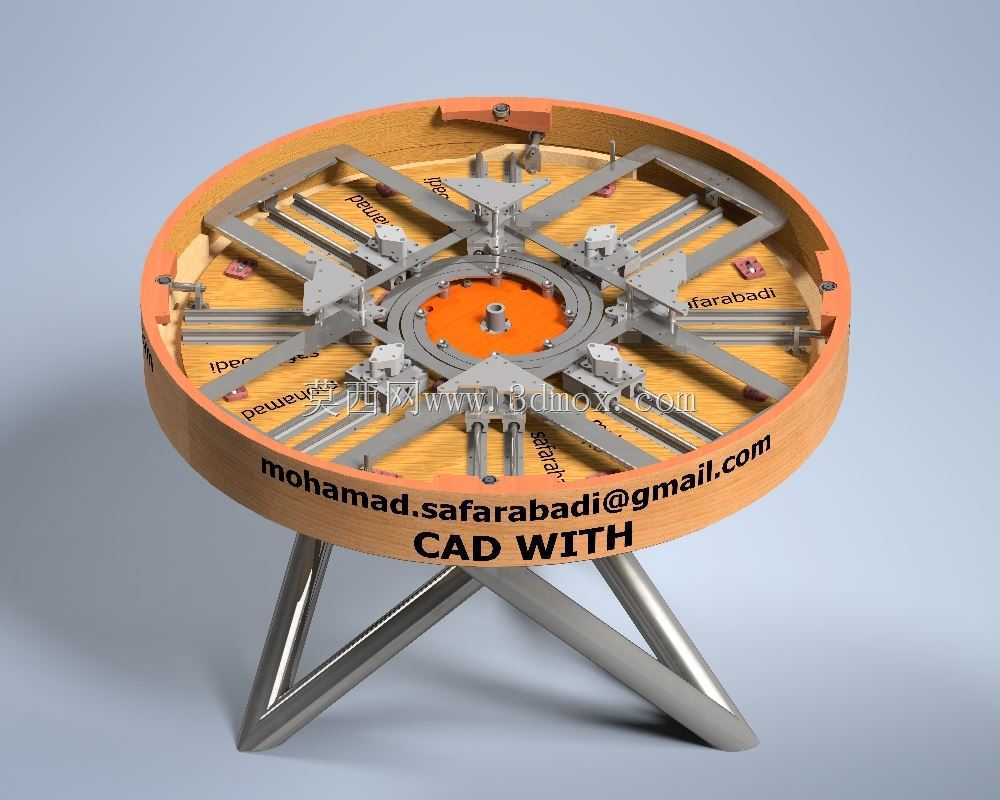

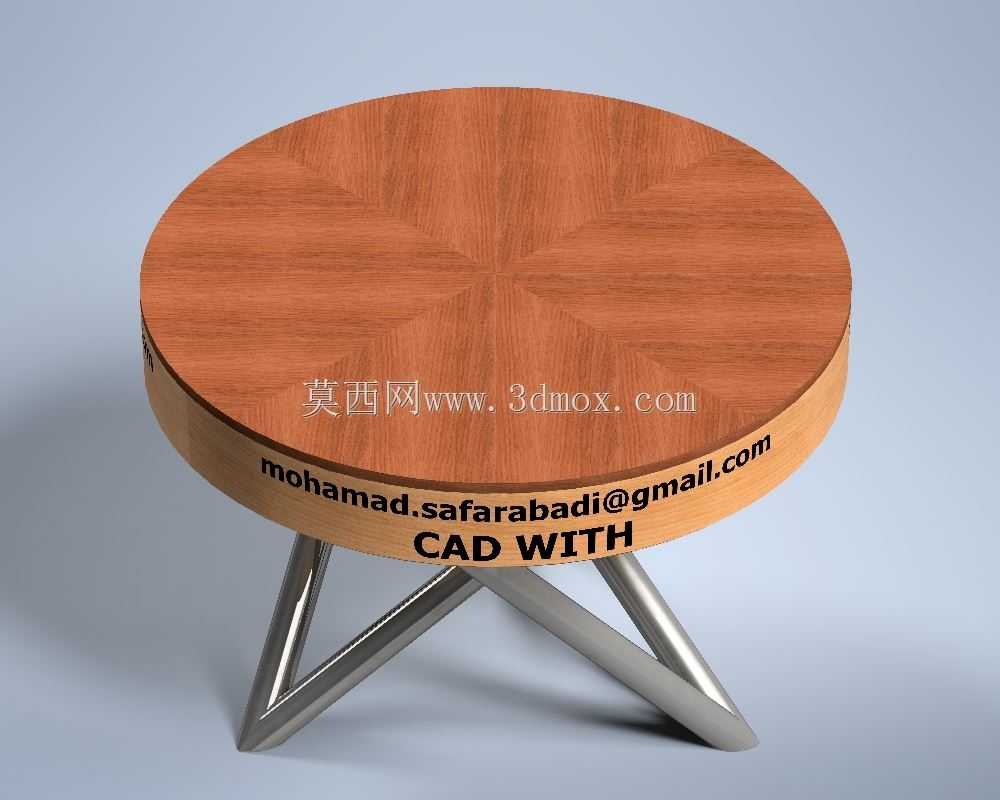

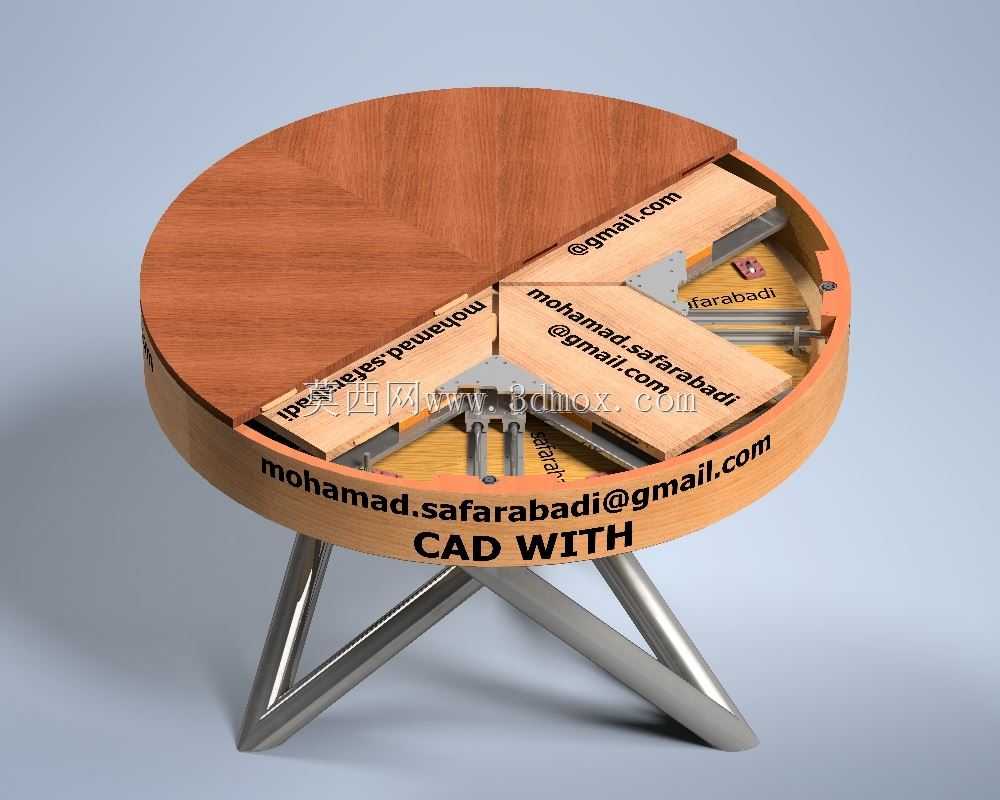

　　在日常的机械加工、木工制作以及小型工装装配场景中，作业台面的尺寸适配性一直是影响操作效率的核心因素之一，固定尺寸的圆形台面往往难以兼顾小范围精细操作与大尺寸工件铺展的双重需求，这款可扩展圆形工作台的结构设计，正是针对这类实际作业痛点完成的方案落地。从结构功能逻辑来看，该工作台的核心扩展机构采用线性导轨作为滑动导向载体，每一组扩展桌板都配套独立的滑动副，在非扩展状态下，所有扩展板完全收纳于主圆形台面的下方腔体，整体外轮廓与常规固定圆桌完全一致，不会额外占用车间或工作室的地面空间，此时台面可满足小型零件打磨、样品组装、单人绘图作业等常规操作需求，台面边缘做了圆弧过渡处理，避免直角磕碰对操作人员造成意外伤害。当需要处理大尺寸板材、

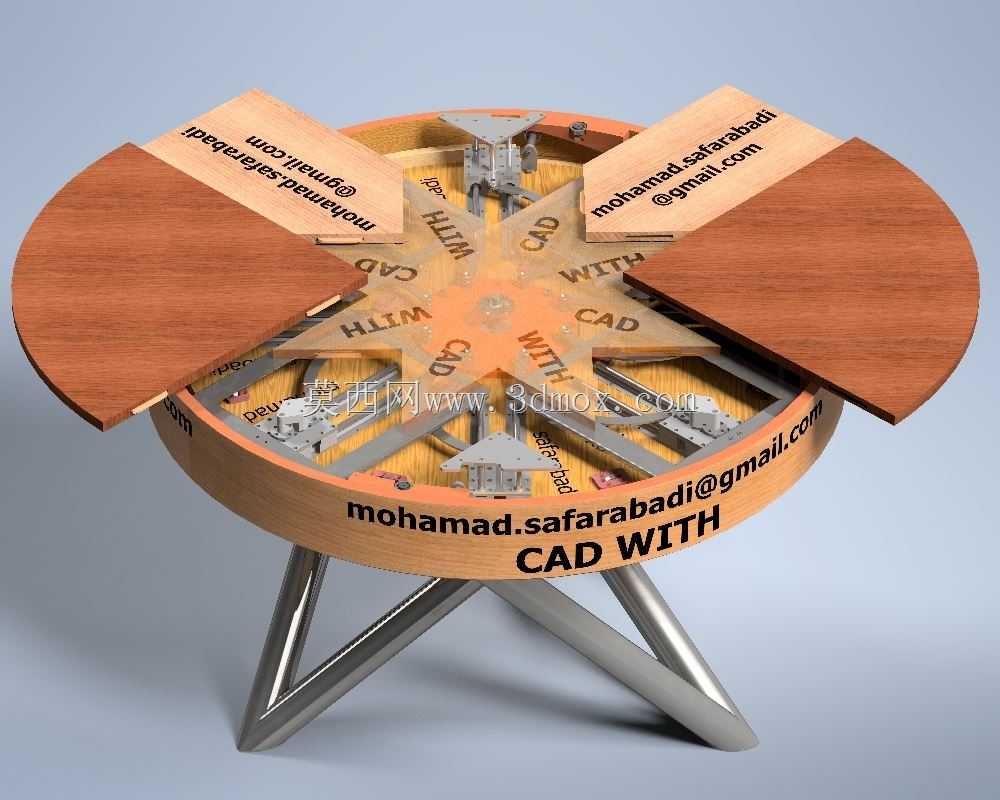

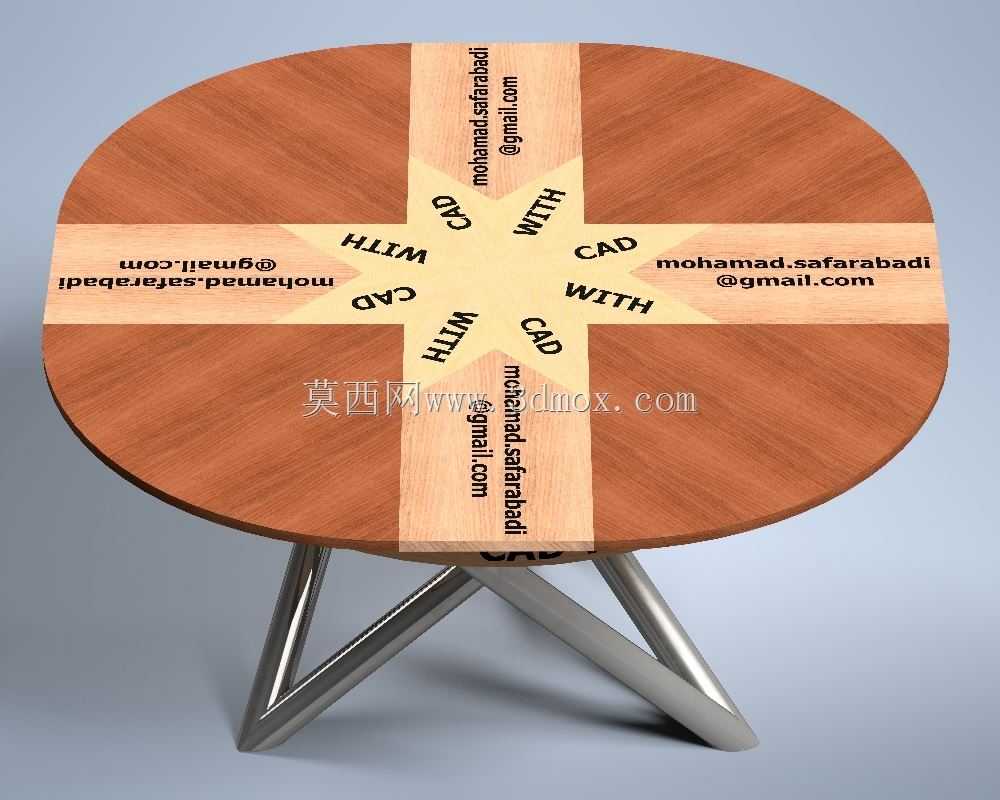

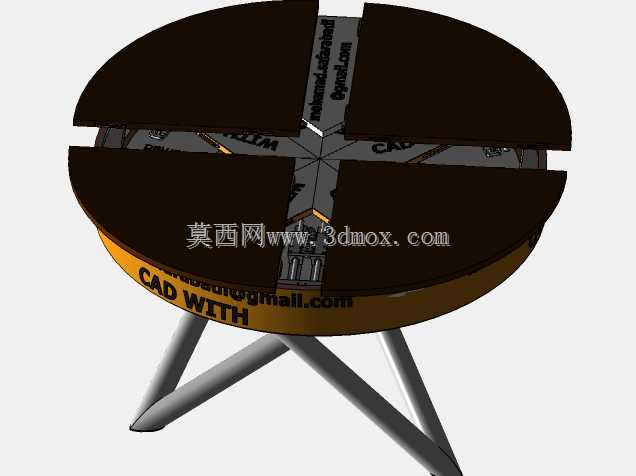

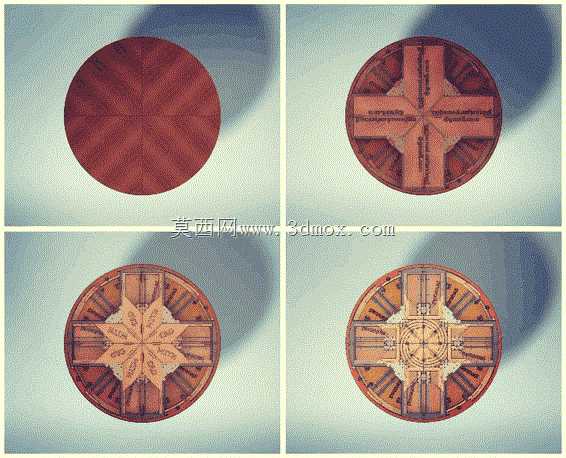

　　多工位协同装配或者大面积涂胶、划线作业时，只需解锁桌板下方的定位锁扣，顺着导轨的导向方向将各块扩展板平稳拉出至定位点位，锁止结构自动卡入预设的定位槽，即可形成直径更大的完整圆形作业面，扩展后的台面拼接缝隙控制在0.2mm以内，不会出现卡滞工件、积存切屑的问题，整个扩展操作无需借助额外工具，单人即可在数十秒内完成状态切换，适配生产现场快速调整作业条件的需求。在设计思路的落地层面，这款工作台的旋转支撑结构采用了中心回转副配合周向均匀分布的支撑滚轮的方案，中心轴承担主要的轴向载荷，周向的12组支撑滚轮均匀分担台面的偏载力矩，即便在扩展状态下将重物放置在台面的边缘位置，也不会出现台面倾斜、卡滞无法转动的问题，转动阻尼经过反复调校，

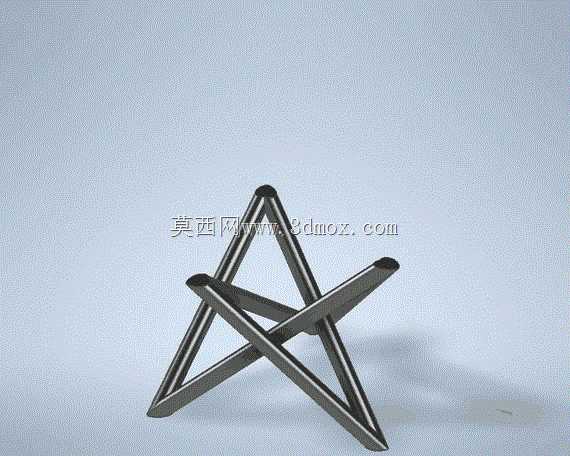

　　既可以在需要调整工件角度时轻松推动台面旋转，也能在无外力作用时保持位置稳定，不会出现自行滑移的情况。桌腿的支撑结构采用了向外倾斜的受力布局，相比垂直布置的桌腿，这种结构的抗倾覆能力提升了40%以上，即便扩展台面的单侧放置较重工件，整体结构的重心依然落在支撑脚的围合范围之内，不会发生侧翻风险，支撑脚的底部预留了可调脚杯的安装接口，可根据地面的实际平整度调整每个支撑点的高度，保证台面在不平整的车间地面上依然能保持水平状态，避免工件放置时出现滑动、滚动的问题。从安装边界的尺寸参数来看，非扩展状态下的台面直径适配大多数中小型工作室的通道宽度，可轻松通过宽度0.8m的车间通道，无需拆解即可完成工位转移；扩展后的台面最大直径可覆盖常规1.

　　8m宽度的作业需求，能够满足整张大尺寸木工板材平铺、多套小型工装同时摆放的使用场景。整体结构的所有滑动配合面都设计了防尘密封结构，可阻挡加工产生的木屑、金属切屑、粉尘进入导轨配合间隙，大幅降低日常维护的频次，适配机械加工车间、木工工坊、教学实训实验室等多场景的使用需求，在结构建模过程中，所有配合面的公差都按照通用机械加工的精度等级设定，加工厂家无需特殊工艺即可完成所有零部件的生产制作，装配流程也做了简化设计，所有连接点位都做了对位标识，现场装配时无需反复调整配合间隙即可完成整机组装。
