多构型模块化在线输送系统结构方案

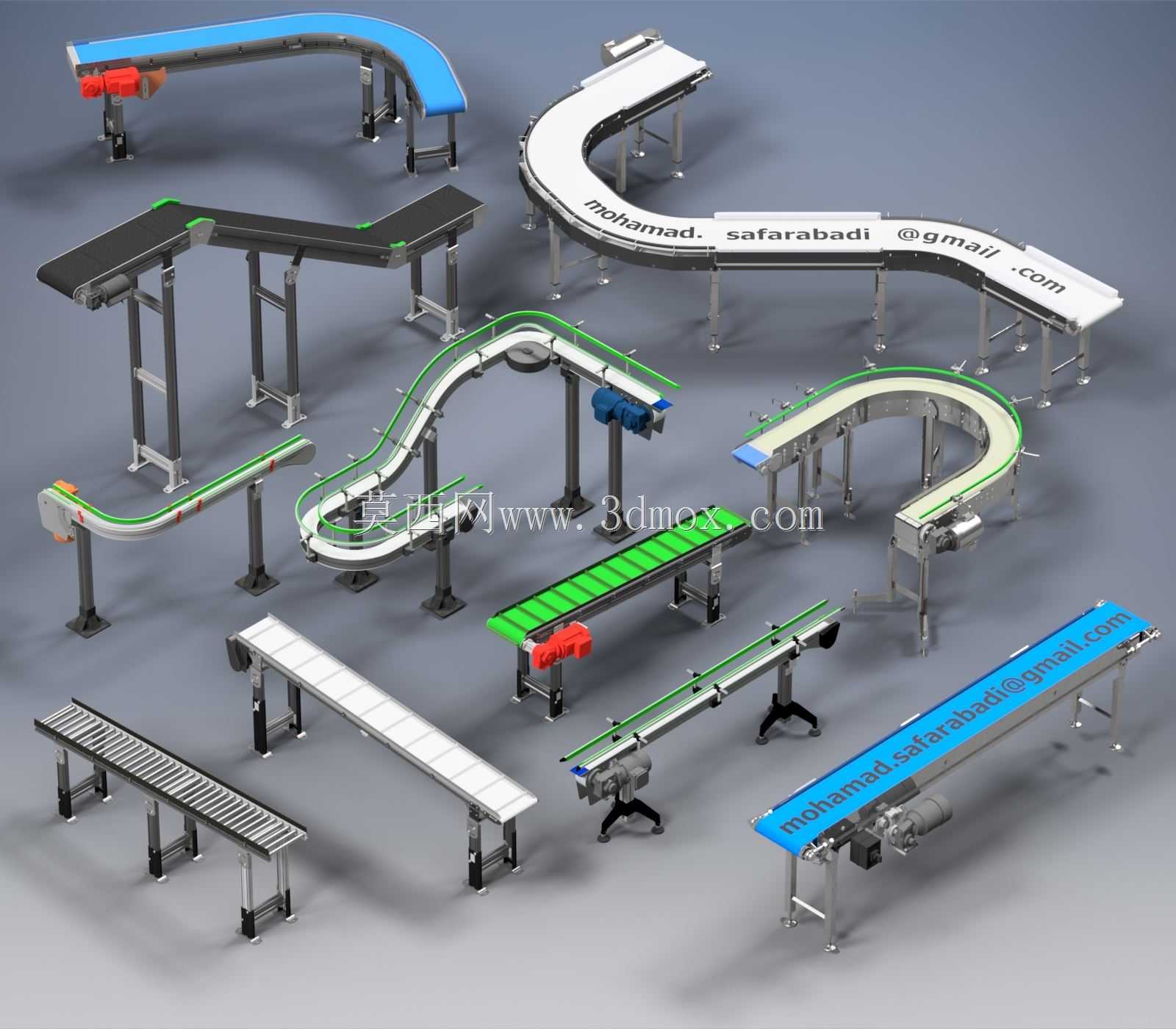

　　这套输送系统的三维结构方案，覆盖了当前离散制造产线中绝大多数常见的物料输送场景，从直线段的水平输送、90度及小角度转弯输送、上下坡变高度输送，到不同宽度规格的载具适配，都做了对应的模块化单元拆分，完全可以直接对接不同行业的产线规划需求。在食品包装车间的后段包装环节，窄幅皮带转弯单元可以配合装盒机完成成品从包装工位到装箱工位的转向输送，避免直角转向带来的物料卡滞、包装盒剐蹭问题；在电商仓储的分拣环节，长距离直线辊道单元可以搭配扫码设备完成包裹的匀速输送，支撑腿的高度调节范围覆盖了常规分拣台到打包台的高度差，不需要额外做支架转接就能完成安装；在五金加工车间的工序间转运环节，重载型直线输送单元可以承载带工装托盘的机加工零件，支腿底部的可调脚杯可以抵消车间地面的不平整误差，保证输送面的水平度，避免零件在输送过程中出现偏移滑落。

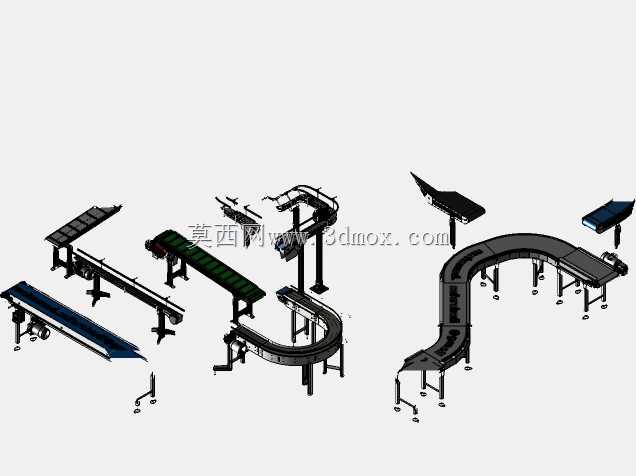

　　从设计思路上看，整套方案没有采用整体式的非标定制框架，而是把所有输送段拆成了独立的标准单元，每个单元都自带独立的支撑腿、驱动接口、侧边连接法兰，不管是直线段和转弯段拼接，还是不同宽度的输送段过渡，都只需要通过侧边的连接螺栓完成固定，不需要在现场重新切割型材、焊接支架，大幅缩短了产线改造的安装周期。转弯段的导轨弧度做了多轮曲率校验，不管是皮带式转弯单元还是辊道式转弯单元，输送面的转弯半径都匹配对应宽度的载具最小转弯需求，不会出现载具在转弯位置被导轨卡住、或者转弯时离心力过大导致物料甩出的问题；上下坡段的输送面做了防滑结构设计，坡段的角度控制在物料不发生滑移的安全范围内，坡段两端和直线段的衔接位置做了平滑过渡，不会出现载具经过衔接位置时的颠簸跳动。

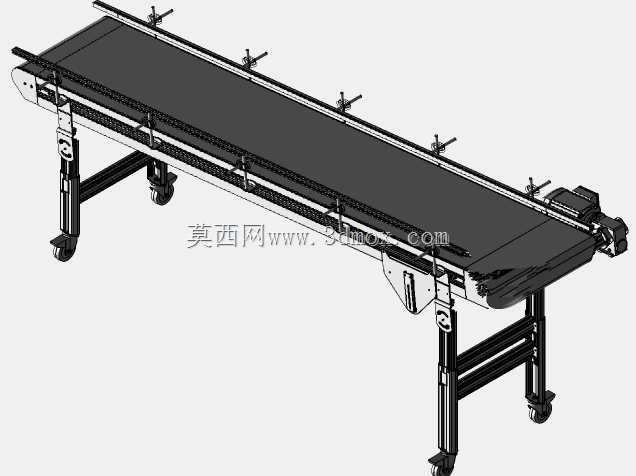

　　在安装边界的尺寸设定上，每个标准输送单元的长度都做了统一的模数设定，直线段单元的长度模数覆盖了从短距离接驳的短单元到长距离输送的长单元，用户可以根据车间的实际可用长度自由组合拼接，不需要额外定制非标准长度的段体；支撑腿的高度调节行程覆盖了常规工业场景的常用安装高度，不管是配合地面的地台安装，还是配合高架平台的低位输送，都可以通过支腿的调节螺杆完成高度适配，不需要额外更换支腿部件。侧边的护边高度根据不同输送单元的载具高度做了对应匹配，轻型皮带输送单元的护边高度适配小型包装盒、电子零件等轻质小尺寸物料，重载辊道单元的护边高度适配带工装的重型零件，避免输送过程中物料从侧边掉落。

　　不同输送单元的驱动端都预留了统一的安装接口，不管是内置的电动滚筒驱动还是外置的电机减速机驱动，都可以直接在单元的驱动端位置完成安装，不需要额外在现场加工安装位；单元之间的动力衔接可以通过联轴器或者传动链轮直接对接，多段单元拼接后可以共用一套驱动系统，减少现场的电气布线工作量。针对需要经常调整布局的柔性产线场景，部分轻型单元的支腿底部还预留了脚轮安装位，用户可以根据生产需求快速加装脚轮，完成输送段的位置移动，不需要拆解整个输送线结构。整套结构的所有型材、紧固件都采用工业常用的标准规格，后期维护更换配件时不需要单独定制非标件，降低了设备的全生命周期维护成本。
