高速轮式转向分拣输送设备结构

项目分类:输送机 发布时间:2022-07-25 ID:684299
  • 高速轮式转向分拣输送设备结构
  • 高速轮式转向分拣输送设备结构
  • 高速轮式转向分拣输送设备结构
  • 高速轮式转向分拣输送设备结构
  • 高速轮式转向分拣输送设备结构
  • 高速轮式转向分拣输送设备结构
  • 高速轮式转向分拣输送设备结构

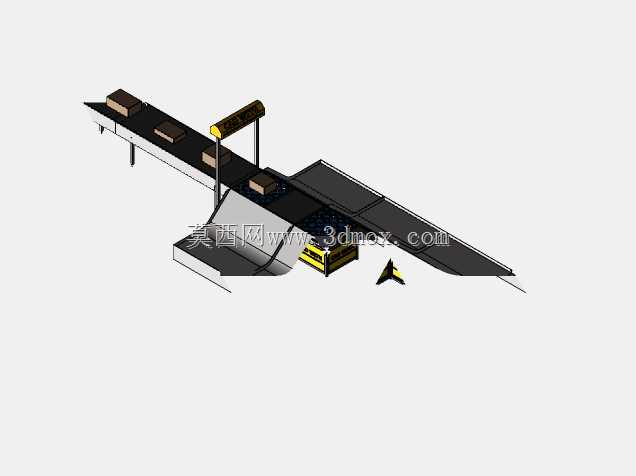

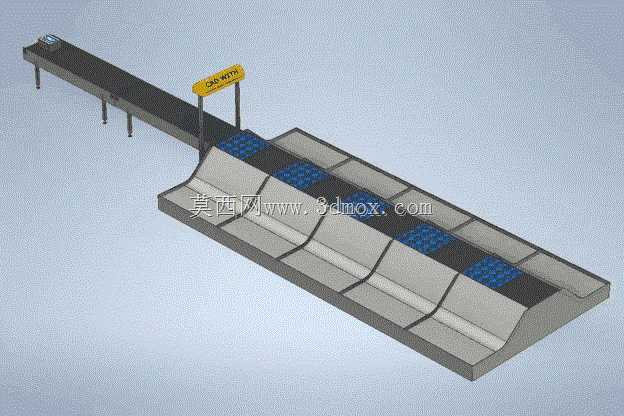

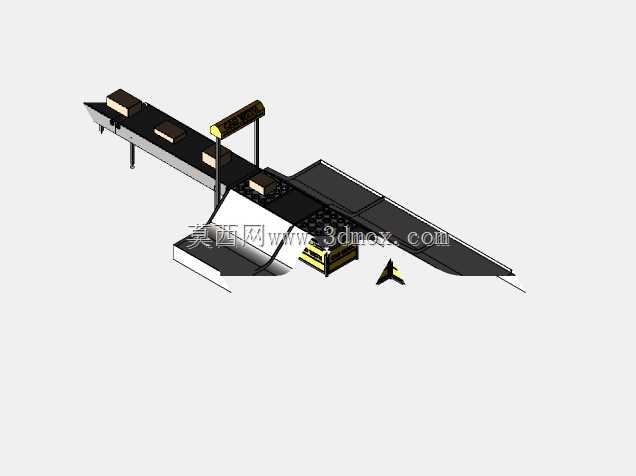

  这套轮式转向分拣输送结构主要面向电商仓储、快递分拨、制造业成品出库以及小件包裹在线分流场景,用于在连续输送过程中把不同目的地、不同规格或不同工艺流向的物料快速切换到对应支线。设备的核心价值在于替代人工摆货、扫码后搬运和多段皮带反复转接,使包裹在主线不停机的状态下完成侧向导出,适合高节拍、多格口、流向复杂的分拣线布局。

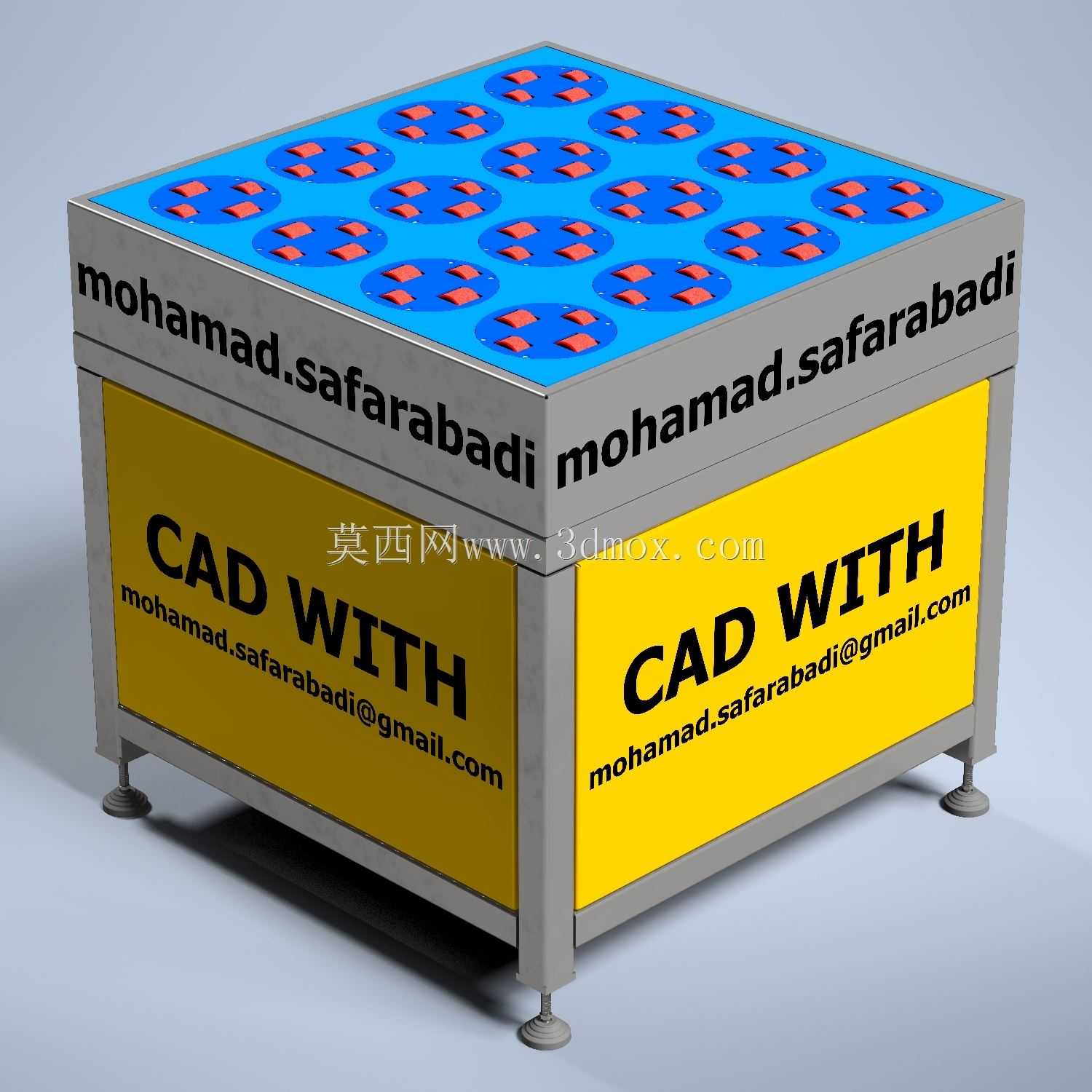

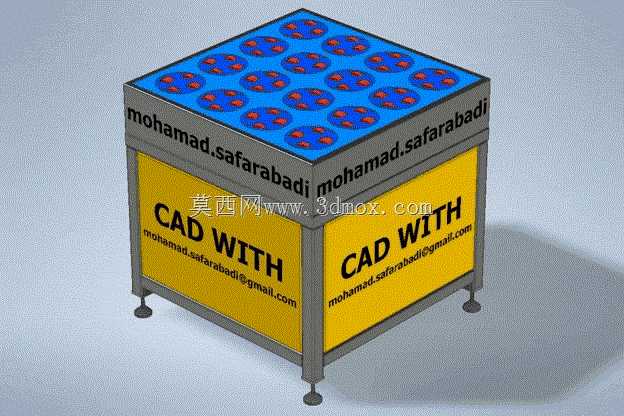

  从结构思路看,转向轮模块承担物料姿态改变与路径分配。轮组通常嵌入输送面内部,在直行状态下与主线输送方向保持一致,包裹可平稳通过;当控制系统判定某件货物需要进入指定支线时,对应区域的转向轮组快速偏转,轮面接触货物后产生横向速度分量,使包裹沿斜向离开主线。该方式相比摆臂分拣,活动执行件更少,冲击区域集中在货物底部;相比交叉带小车,主体结构更接近连续输送面,维护人员可沿机架两侧检查轮组、传动件和张紧位置。

  建模时需要重点处理输送面高度、轮组排布密度和支线汇入角度。轮距过大会让小盒、软包在通过时出现下陷或卡滞,轮距过小则增加驱动与支撑复杂度;转向角度若设置过大,货物侧向加速度明显,容易产生旋转、撞边或堆叠,实际布局中多采用平缓分岔,并在支线入口设置导向边板。机架部分应预留电机、同步带、链条或传动轴的安装空间,同时考虑轮组升降、摆转或独立驱动时的检修开口。

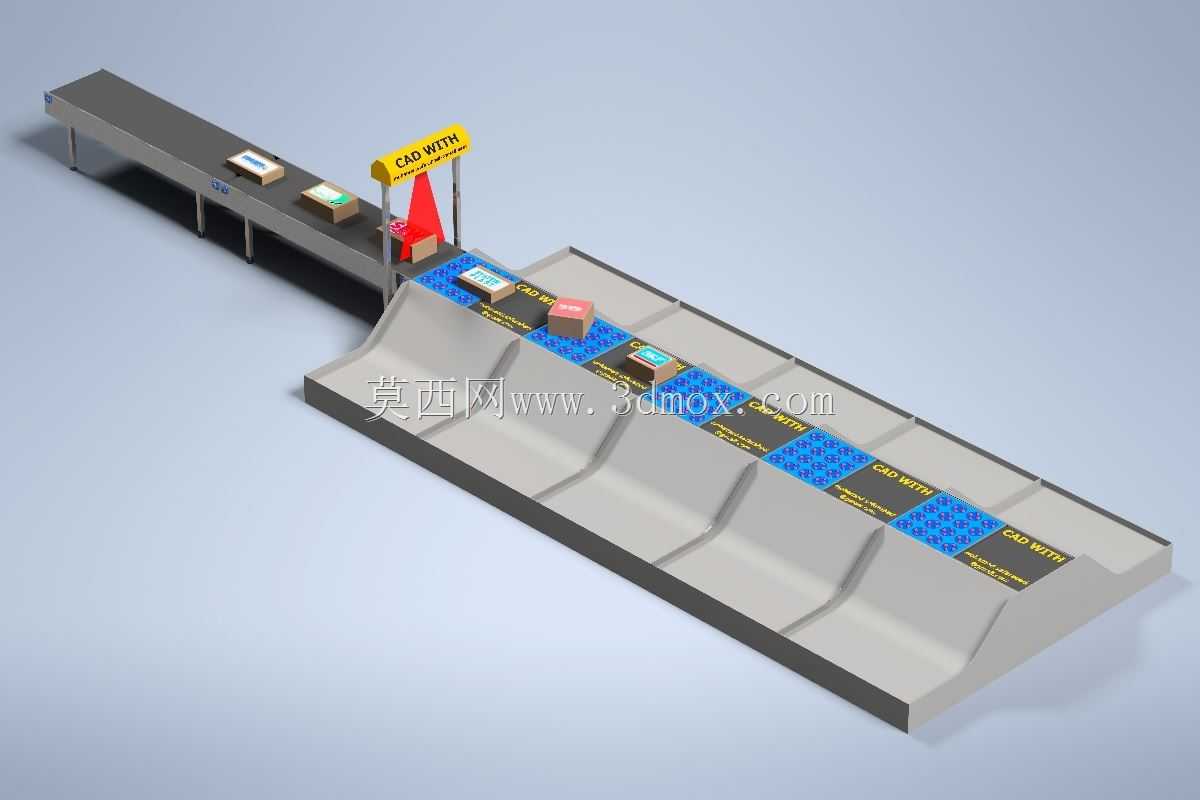

  外形边界方面,这类设备不是孤立单机,而是分拣系统中的一段功能模块。长度取决于单次需要布置的转向执行区数量,宽度需覆盖最大包裹尺寸并保留侧边导向余量,高度则要与前后输送线、扫码称重工位、集包笼或支线皮带保持同一输送面。安装时需控制机架直线度和水平度,地脚支撑应能承受连续运行振动;两侧需留出电气线槽、传感器支架和维护通道,端部与固定输送机衔接处要减小间隙,防止薄件、标签或包装带卷入。

  在功能细节上,轮面材料需要兼顾摩擦与耐磨,表面既要能推动纸箱、塑料周转箱和软包裹,又不能因过高摩擦力造成货物急转倾覆。导向栏板的弧度、支线皮带速度以及主线节拍需要匹配,否则货物虽然被导出,却可能在入口处堆积。对于三维设计人员,模型中应明确轮组摆动轴线、驱动连接关系、机架型材或钣金折弯件、护罩位置以及传感器安装基准,便于后续出工程图时直接拆分加工件、采购件和装配组件。

  实际选型时还要结合货物底面刚度、包装形态、单件重量和分拣能力。硬质纸箱对转向轮接触响应稳定,软包和不规则袋件则需要更密的支撑轮与更平滑的导出角度。整机结构应围绕连续通过、快速分流、低冲击转接和便于维护四个目标展开,而不是单纯追求机构外观紧凑。
