立式单缸气动马达机械结构三维设计

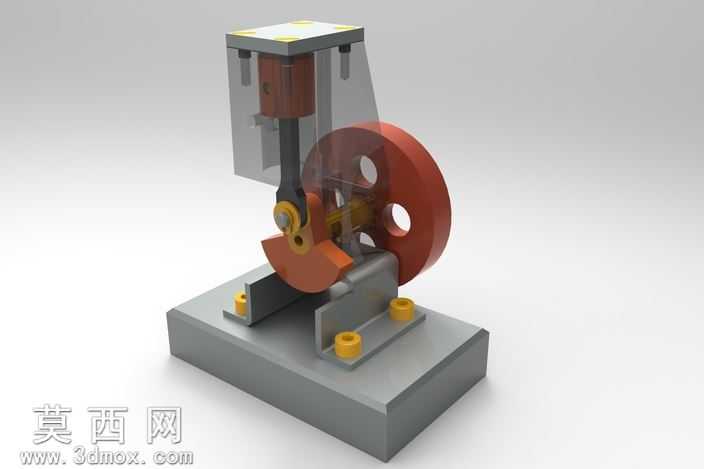

本作品为立式单缸气动马达的三维结构设计，建模过程中严格遵循机械设计的尺寸规范与装配逻辑，对各组成部件进行了1:1比例的参数化构建。首先从基座部分开始建模，采用带安装孔的方形铸铁基座结构，四个带黄色标识的安装孔位预留了标准紧固件的装配空间，基座表面做了平整化处理，保证上部机构安装的平面度要求，材质设定为灰铸铁，赋予哑光深灰金属材质，还原铸件的粗糙质感与厚重感。上部的气缸缸体采用半透明可视化设计，既能够清晰展示内部活塞的运动行程，又保留了缸体外部的安装支架结构，缸体顶部的端盖设置了均匀分布的固定孔，材质上缸体主体采用透明工程塑料质感，端盖与支架采用金属阳极氧化的银灰色材质，区分不同部件的材质属性。核心传动部分包含曲柄、偏心轮、输出飞轮与连杆结构，输出飞轮采用带三个减重孔的辐板式设计，表面做了红棕色氧化处理，既保证转动惯量满足动力输出要求，又通过减重孔降低整体重量；曲柄与偏心轮部分做了偏心距的精准参数设定，保证活塞的往复运动能够顺畅转化为飞轮的旋转运动，连杆两端的铰接位置预留了销轴装配间隙，还原真实机械结构的运动可行性。整体装配过程中严格按照实际机械的装配顺序进行约束，基座与支架采用固定约束，气缸与支架采用同轴配合，活塞与缸体采用滑动配合，连杆与活塞、曲柄之间采用铰接配合，飞轮与输出轴采用同轴固定约束，所有配合关系均经过运动干涉检查，确保模型能够模拟真实气动马达的运行动作。渲染阶段采用工作室均匀布光，在金属部件表面添加符合物理属性的环境反射，透明缸体部分调整了折射与透明度参数，既保证内部结构可见，又不会出现过度通透的失真效果，基座底部添加了柔和的接触阴影，提升整体模型的立体感与真实感。设计过程中重点考量了气动马达的结构紧凑性，将气缸竖直布置于基座上方，传动轮组侧置布局，在保证运动行程足够的前提下尽可能缩小整体占地面积，各部件的壁厚、圆角均按照机械加工的工艺要求进行设定，避免出现无法加工的尖锐结构或者壁厚不均的问题，铰接位置的销轴、挡圈等标准件均采用标准化参数建模，保证模型具备实际生产参考价值。
