V12发动机专用曲柄轴结构设计

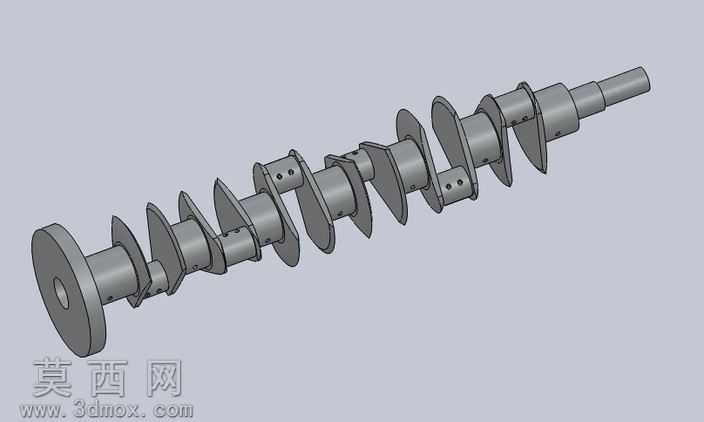

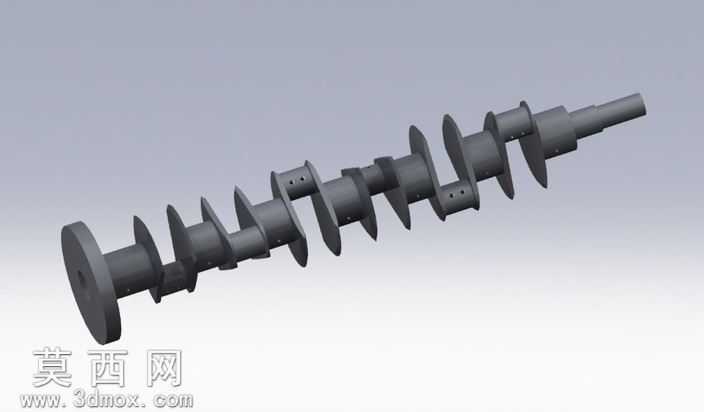

本作品为V12发动机配套的曲柄轴三维建模成果，建模过程严格遵循内燃机曲柄连杆机构的设计规范，首先基于V型12缸发动机的发火顺序、活塞行程参数确定各曲拐的夹角排布，确保12个气缸的做功冲程能够均匀错开，保障发动机运转的平顺性。建模阶段先完成主轴颈的基准轴搭建，以主轴颈的公共轴线为定位基准，逐段绘制各连杆轴颈、曲柄臂的截面轮廓，通过拉伸、旋转、布尔运算等特征操作完成主体结构搭建，针对曲柄臂上的平衡配重结构，按照动平衡计算的配重质量分布要求，对配重块的外形做了适配性的轮廓优化，既保证足够的平衡配重效果，又尽可能降低曲柄轴的整体转动惯量。模型细节处理上，对各轴颈的润滑油道做了贯通式的孔特征设计，还原了实际曲轴内部润滑油路的走向，能够为后续的润滑系统仿真提供准确的结构基础；对轴颈与曲柄臂的连接位置做了圆角过渡处理，避免应力集中问题，符合实际零件的加工工艺要求。材质设定环节，主轴颈与连杆轴颈的工作面采用锻钢材质的金属质感渲染，表面做高精度的抛光效果模拟，还原曲轴轴颈精加工后的表面状态，曲柄臂的非加工面保留锻造成型的哑光金属质感，配重块位置做了表面标识的细节添加，提升模型的真实感。结构设计上充分考虑V12发动机的高转速、高负荷工况需求，各曲拐的排布采用对称式布局，前后端分别设计了与正时机构、飞轮连接的定位法兰与轴段，能够匹配V12发动机的整机装配需求，整体模型结构完整，特征参数准确，可用于发动机结构教学、装配干涉检查、动力学仿真分析等场景，建模过程中对每一处特征都做了参数化约束，后续可根据不同排量的V12发动机设计需求，快速调整行程、轴颈直径等参数，生成适配不同机型的曲柄轴模型。
