猎枪用旋转螺栓防反锁结构设计

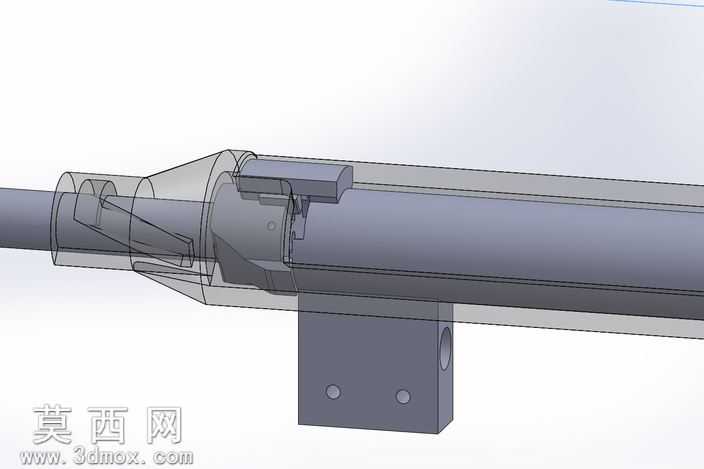

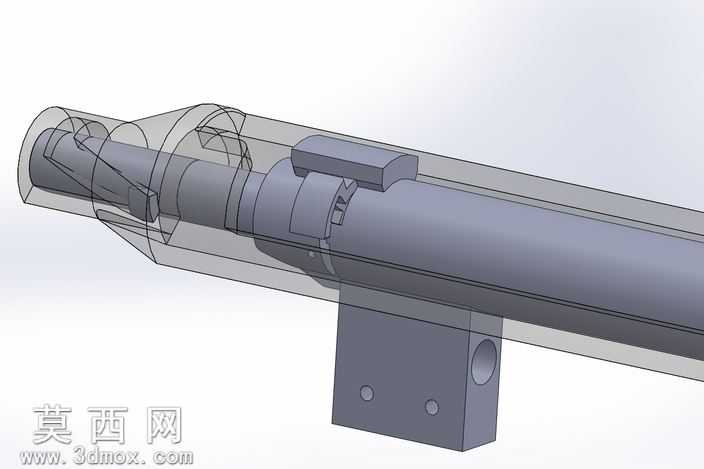

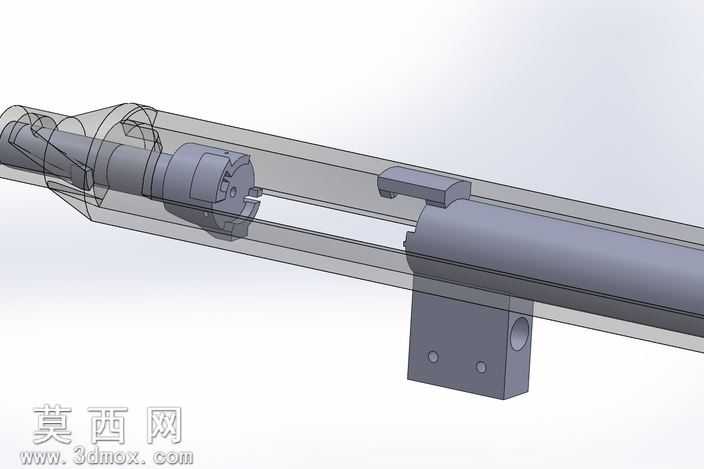

本作品为猎枪配套的旋转螺栓防反锁结构三维建模成果，建模过程依托三维参数化设计逻辑完成，首先对核心功能部件进行结构拆解，将整体结构划分为旋转螺栓主体、凸轮从动件、适配承载载体、导轨限位段、挤压切断限位结构五大核心模块，逐一完成各零件的特征建模。建模阶段优先保证各配合面的尺寸精度，螺栓前端载体与垂直方向呈60度的导轨切削面作为核心限位基准，在草图绘制阶段就完成角度约束与尺寸锁定，通过拉伸、切除、旋转等基础特征完成主体轮廓构建，对凸轮啮合区域、螺栓穿设通道等关键配合位置，添加同轴度、平行度等装配约束，确保虚拟装配状态下各部件运动无干涉。渲染阶段采用半透明壳体与实体零件结合的展示方式，外部承载壳体赋予半透明磨砂金属材质，内部运动部件赋予哑光合金钢材质，固定基座部分赋予深灰色硬质金属材质，通过材质透明度的差异清晰展现内部结构的装配关系与运动路径，同时添加柔和的环境光与定向补光，避免结构死角出现暗部，完整呈现各零件的轮廓细节与装配层次。结构设计层面围绕防反锁核心需求展开，针对传统旋转螺栓易出现初始翻转直入凸轮路径导致锁止失效的问题，在螺栓前端设置60度限位切削面，当螺栓旋转至前端载体与垂直方向呈60度位置时，导轨切削面形成水平限位承托，阻断螺栓的反向退回路径；同时在上部设置挤压切断限位结构，在螺栓完成初始旋转动作后，该结构切断螺栓背部的材料避让通道，限制螺栓的初始翻转自由度，确保螺栓必须完成60度满行程旋转后才能进入锁定位，从结构根源上避免未完成旋转就提前锁止的故障。建模过程中对所有运动接触面添加了间隙模拟，预留实际生产中的装配公差量，对棱角位置添加了符合机加工工艺要求的微小倒角，避免出现工艺无法实现的尖锐特征，整体模型完整还原了防反锁结构的工作原理与装配关系，可直接用于结构验证、工艺拆解与教学演示场景。
