带防滑握柄的多功能棘轮敲击工具

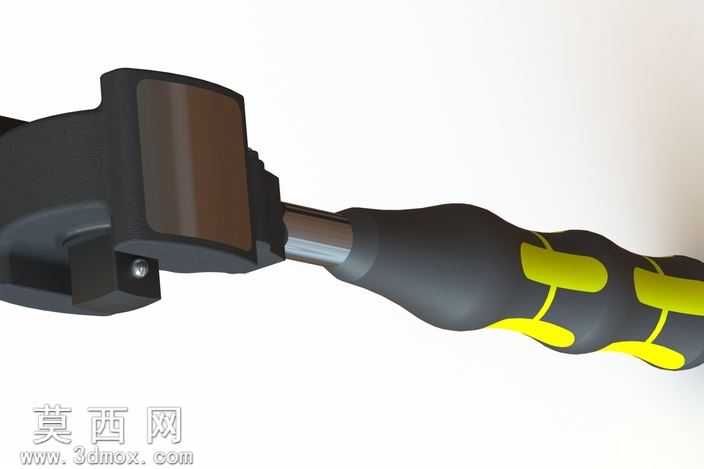

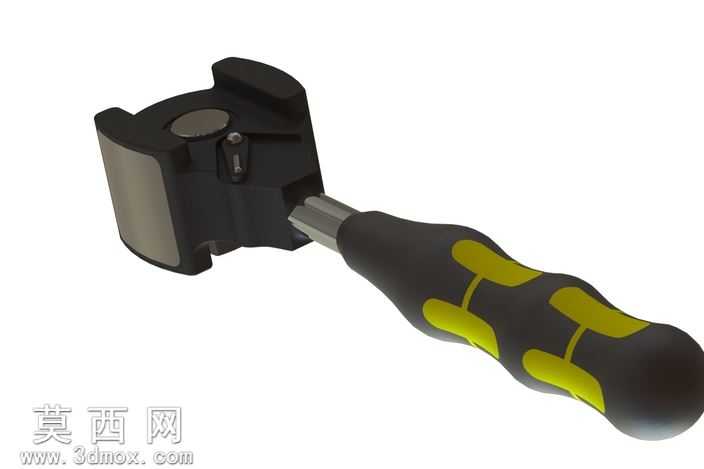

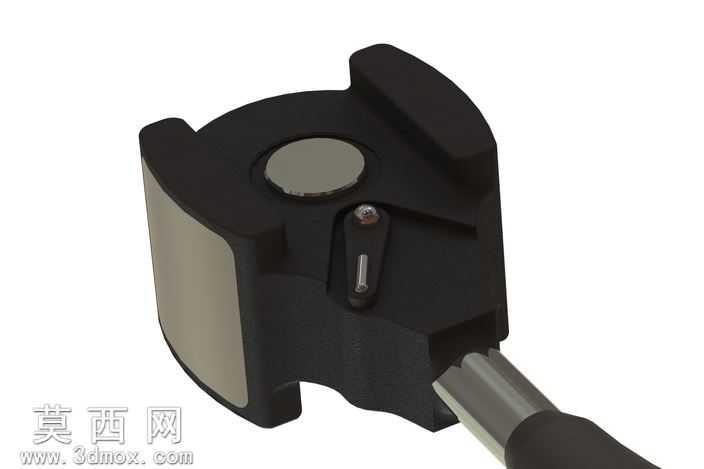

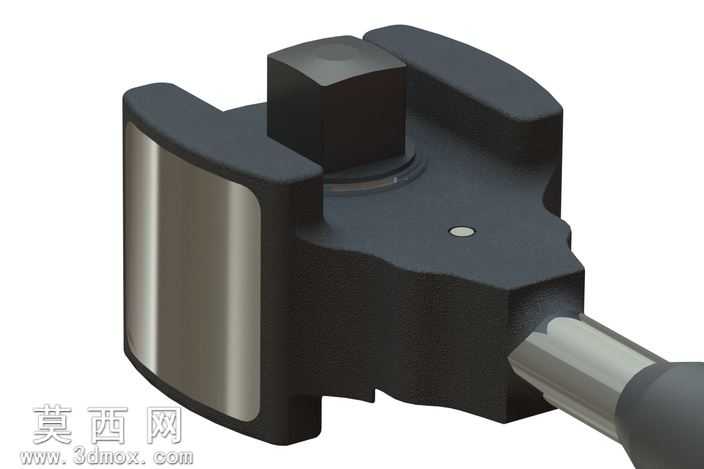

本作品为棘轮敲击工具的三维建模设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先对棘轮核心传动结构进行独立草绘与特征建模，精准还原棘轮棘爪的啮合卡位结构，确保棘轮单向锁止、双向切换的功能逻辑在模型中完整复现，对锤头部分的金属敲击工作面、侧边棘轮调节拨钮、金属连接柄等结构分别进行独立特征绘制，通过拉伸、切除、旋转、倒角等基础建模命令完成各部件的基础外形搭建，再通过装配约束完成整体结构的组合，保证各部件之间的装配间隙符合实际五金工具的生产公差要求。渲染阶段采用Keyshot完成材质与光影效果调试，锤头金属部分采用哑光合金钢材质，调整金属粗糙度与反射参数还原工具钢的磨砂金属质感，握柄部分采用双色橡塑材质，主体黑色部分设置软质橡胶的低反光、高粗糙度材质参数，黄色防滑凸纹部分设置稍高硬度的橡塑材质参数，通过凹凸贴图还原握柄表面的防滑纹理细节，金属连接杆部分采用亮面镀铬金属材质，与锤头、握柄形成材质质感的层次区分，场景采用柔和的工作室漫射光源，调整光影角度突出工具的结构轮廓与材质差异，最终呈现出贴近实物的视觉效果。设计过程中重点考量工具的人机交互属性，握柄的曲线造型贴合人手握持的自然弧度，黄色防滑凸纹的排布位置对应手指握持的受力区域，提升握持时的摩擦力与操控稳定性，锤头部分的棘轮结构设计可实现敲击作业时的角度快速调节，无需反复调整握持位置即可完成不同角度的敲击作业，相较于传统固定结构的敲击工具，能够有效提升狭小空间内的作业适配性，整体结构在保证结构强度的前提下优化了部件的衔接过渡，避免尖锐棱角带来的使用安全隐患，各部件的拆分结构也符合实际五金工具的装配生产逻辑，可直接用于产品外观展示、结构验证以及生产加工的参考依据。
