汽车前保险杠外观结构三维设计

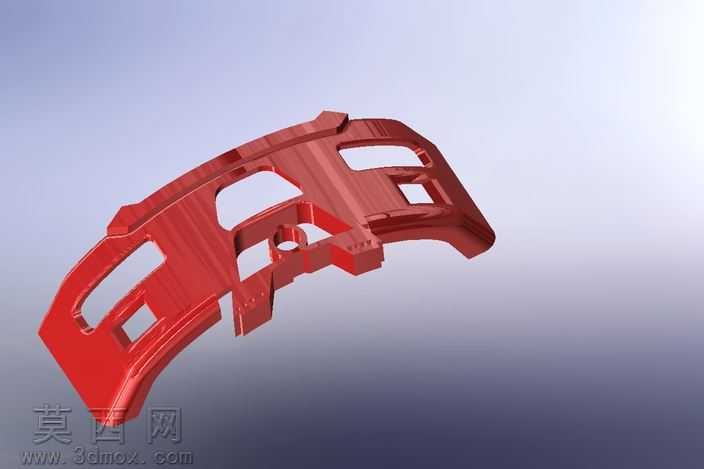

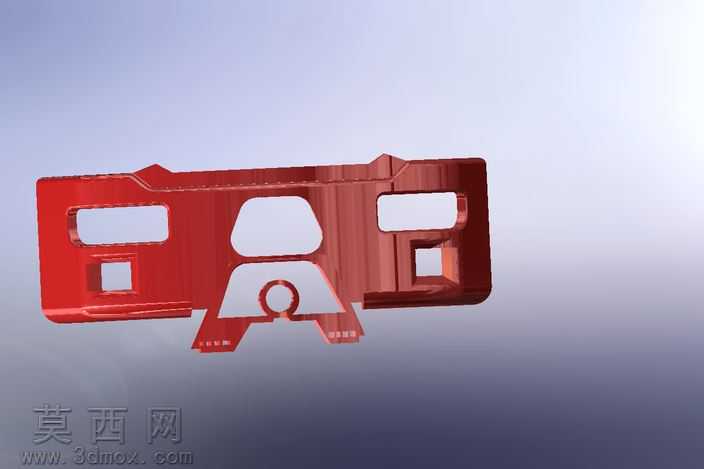

本作品为汽车前保险杠的三维结构设计，建模阶段采用Pro/Engineer Wildfire4.0完成全参数化特征构建，首先以整车前脸的安装匹配基准为参照，绘制保险杠整体外轮廓的草绘曲线，通过拉伸、曲面修剪、实体加厚等基础特征搭建主体壁厚结构，主体壁厚按照车用注塑件的通用工艺要求设置为均匀3mm，避免后续注塑生产中出现缩痕、填充不足等缺陷。针对保险杠表面的功能安装位，分别通过切除、凸台拉伸、阵列等特征完成对应结构设计：上方预留的三处矩形安装位分别对应牌照安装区、中网格栅装配区以及两侧辅助灯组安装位，下方的异形镂空结构则对应拖车钩盖板、下进气格栅以及毫米波雷达的安装避让区域，所有安装位的边缘均做了R2-R5不等的圆角过渡，既符合注塑件的脱模要求，也能避免应力集中提升结构强度。建模过程中对保险杠的安装卡扣位做了精细化设计，在背部对应车身安装点的位置设计了带加强筋的卡扣基座，加强筋厚度控制在1.2-1.8mm之间，与主体壁厚的比例符合注塑工艺规范，防止卡扣部位出现断裂、装配松动的问题。材质与渲染阶段，为模型赋予了汽车专用改性PP塑料的材质属性，调整材质的漫反射、高光参数模拟车用保险杆的半哑光漆面质感，渲染时采用三点布光方案，主光源从斜上方45度投射突出保险杠的曲面起伏与结构轮廓，辅光源补亮暗部避免结构细节丢失，背景采用渐变浅灰底色突出模型主体，最终渲染效果清晰呈现保险杠的整体造型与各功能区域的结构分布。设计思路上，本模型在满足外观造型协调性的前提下，充分兼顾了部件的装配兼容性与工艺可行性，所有结构特征均做了脱模斜度校验，外表面脱模斜度设置为1度，内部安装结构脱模斜度设置为1.5度，可直接用于后续的模具设计开发参考，也可作为汽车前脸装配设计的配套部件调用，整体结构完整无破面，特征逻辑清晰可编辑，能够适配不同车型的改型调整需求。
