外燃式斯特林动力装置结构设计

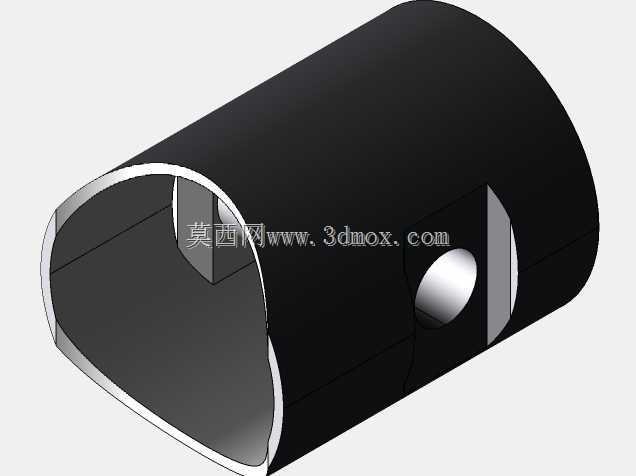

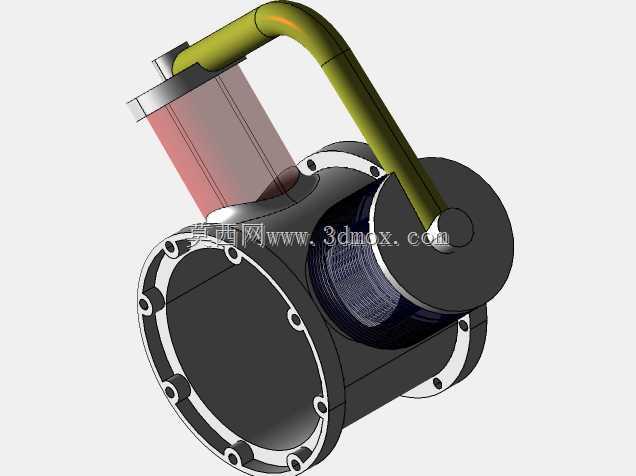

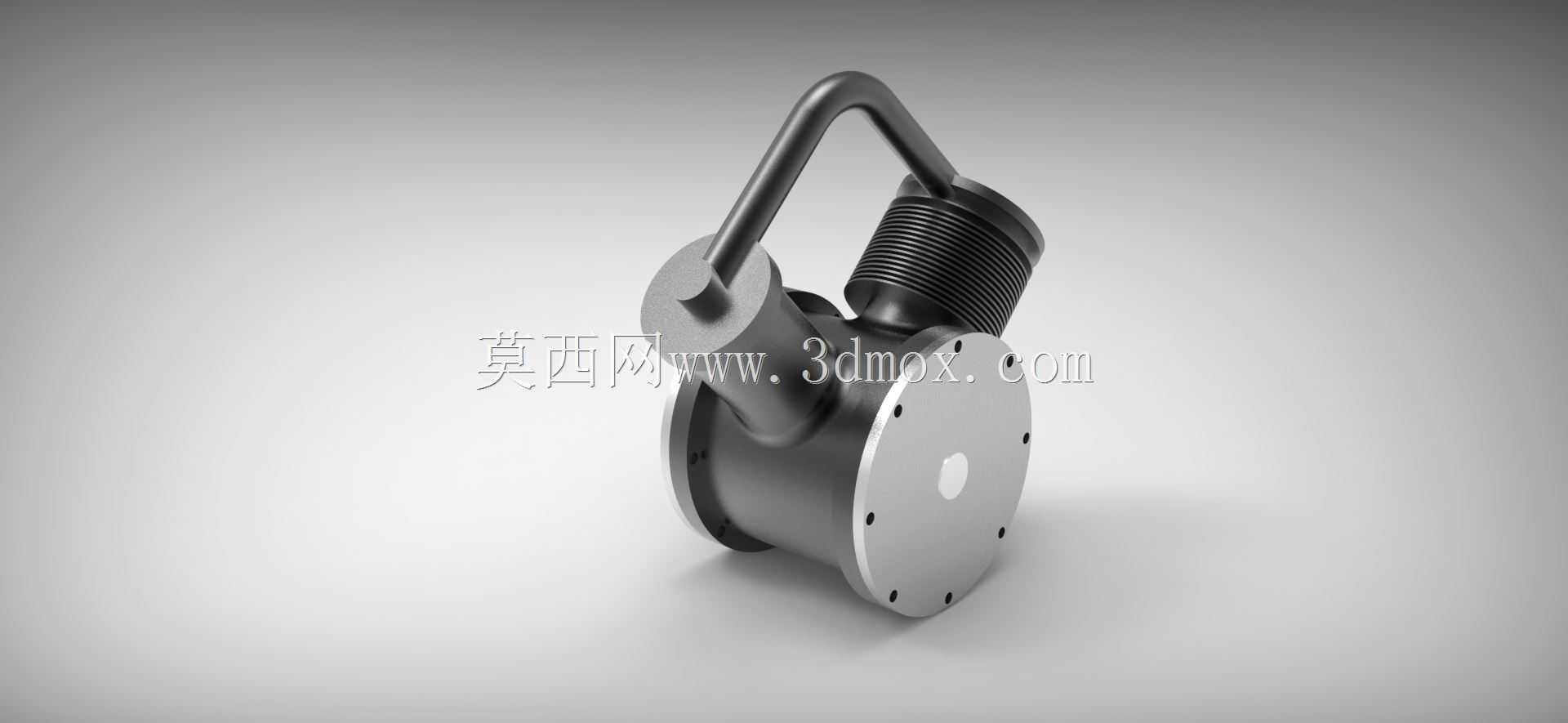

　　这款外燃式动力装置的三维结构设计，核心围绕闭式循环热功转换的工作逻辑展开，整体采用单缸斜盘式布局，将换热腔体、动力活塞、曲柄连杆机构、输出端法兰整合为一体化紧凑结构，适配小型分布式热能回收、教学演示装置、低功率辅助动力输出等多类应用场景。从实际安装边界来看，主体缸体采用圆柱形回转结构，最大外径处为端盖法兰安装面，圆周均布6个螺栓过孔，可直接对接负载安装支架或教学实验台架，侧向延伸的换热管组采用外翅片结构，增大与外部热源的热交换面积，顶部弯管为工质导流通道，连接冷腔与热端换热段，整体安装时需预留热端热源布置空间与冷端散热间隙，避免相邻部件受高温传导影响。设计过程中优先考虑运动部件的同轴度要求，动力活塞与缸筒的配合间隙控制在微米级，

　　减少工质泄漏带来的循环效率损失，曲柄连杆机构采用偏心轴结构，将活塞的往复直线运动转换为旋转运动，输出端的法兰盘可直接连接联轴器或小型负载，无需额外加装转接构件。在功能特性层面，该结构支持外燃热源输入，可适配太阳能集热、工业余热、生物质燃烧等多种热源形式，无需依赖传统燃油的爆燃做功，运行过程中振动与噪音水平远低于同功率内燃机，适合对运行平稳性有要求的低功率动力场景。结构设计时将冷热腔体做了明确的空间分隔，热端采用耐高温材质匹配高温工况，冷端预留散热结构安装位，可根据实际使用场景加装风冷或液冷组件，工质在封闭腔体内循环往复，通过周期性的压缩、加热、膨胀、冷却过程完成热功转换，整体结构没有复杂的配气机构，运动部件数量少，后期维护成本较低。

　　从建模细节来看，所有配合面均做了公差适配设计，法兰安装孔的位置度、活塞与缸筒的圆柱度、曲柄轴的同轴度都按照实际加工要求做了约束，换热管的翅片间距、导流弯管的曲率半径都经过流阻优化，减少工质在循环过程中的压力损失，端盖处的密封槽结构可适配O型密封圈，保证闭式循环的气密性要求，避免工质泄漏导致的功率衰减。
