紫色款HTC智能手机外观三维建模设计

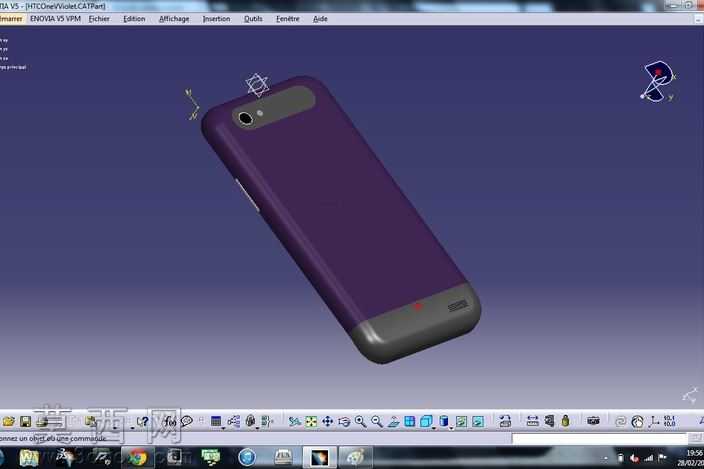

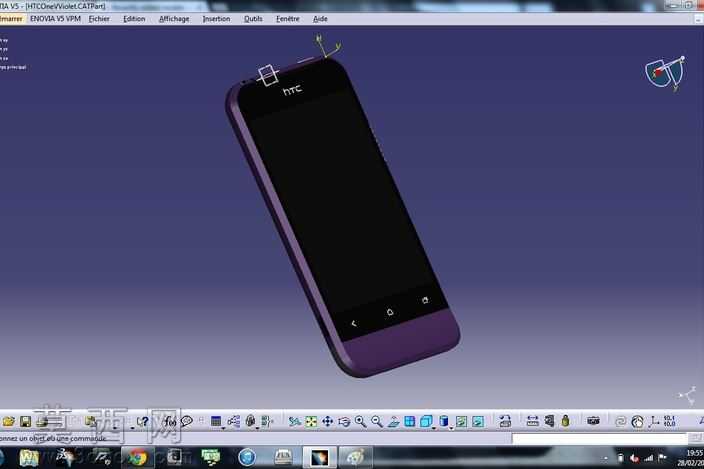

本作品为HTC V智能手机的外观三维建模设计，整体建模过程在CATIA V5平台中完成，完整还原了该款紫色智能手机的外观造型与结构特征。建模初期首先梳理直板触控智能手机的造型逻辑，以产品正面的2.5D玻璃屏幕区域为核心基准，先绘制整体外轮廓的闭合草图，通过多段样条曲线精准勾勒手机四角的圆弧过渡曲率，确保机身R角符合手持握持的人体工学弧度，避免生硬直角带来的握持不适感。机身主体采用实体凸台命令生成基础块体，再通过拔模操作处理侧边的微弧收边，还原该款手机侧边从屏幕边框到后盖的自然过渡斜率，让整机侧面呈现纤薄的视觉效果。屏幕区域单独拆分建模，先在正面基准面绘制屏幕显示区的矩形轮廓，通过凹槽命令下沉0.2mm模拟屏幕与边框的装配间隙，屏幕上方的听筒开槽、前置摄像头预留位都通过精确的草图定位后切除生成，严格对齐真机的开孔位置比例。机身正面下方的三枚触控按键区域，通过浅浮雕式的凸台处理还原按键标识的微凸触感，按键间距与尺寸严格参考真机比例，保证视觉还原度。后盖部分采用紫色哑光质感的材质设定，建模时通过曲面加厚命令生成后盖壳体，后盖与中框的衔接处做了0.1mm的错位台阶处理，模拟真实手机的装配拼接缝隙，后盖顶部的后置摄像头区域做了圆形凸台设计，还原摄像头模组略微凸起的结构特征，摄像头周边的金属装饰圈通过旋转凸台命令生成，搭配金属材质参数提升细节真实感。机身顶部的电源按键、侧边的音量调节按键都单独拆分零件建模，按键与机身的配合间隙控制在0.05mm，模拟真实按键的装配公差，按键表面做了细微的防滑纹理处理，通过阵列浅凹槽实现纹理效果。材质渲染阶段，屏幕区域赋予高透玻璃材质，添加10%的反射率与轻微的环境贴图反射，模拟玻璃屏幕的通透质感；中框部分赋予深紫色磨砂塑料材质，调整粗糙度参数为0.3，还原磨砂表面的漫反射效果；后盖部分调整为饱和度稍高的紫色哑光材质，与中框形成细微的色彩层次区分；按键部分赋予稍深的同色系材质，提升按键区域的辨识度。整体建模过程严格遵循消费电子产品的外观建模规范，所有曲面都经过曲率连续性检查，确保曲面过渡顺滑无褶皱，各部分比例经过多轮调整校准，最大程度还原真机的外观质感与造型特征，可用于产品外观展示、结构设计参考等场景。
