克鲁克斯辐射计光热演示装置结构设计

　　克鲁克斯辐射计作为经典的光热效应演示装置，常被应用于中学物理教学实验室、高校近代物理展示区、科普场馆互动展项中，用来直观展现光辐射能量转化为机械转动的物理过程，帮助受众建立光压、热流逸效应的具象认知，部分精密调校后的该类装置也可作为弱光辐射强度的定性比对参照件，在光学实验平台的光路校准环节承担辅助指示作用。

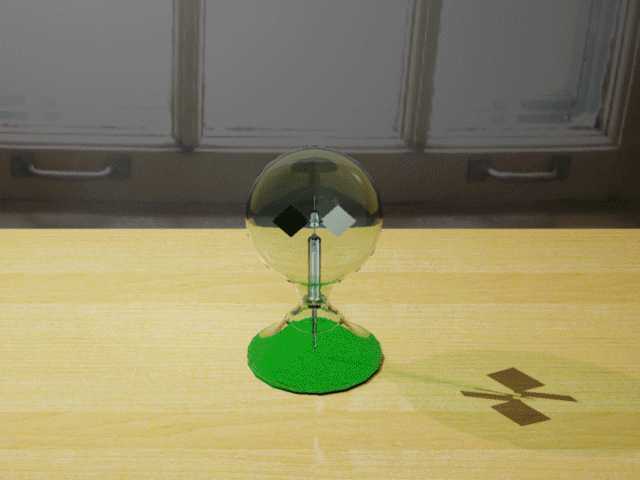

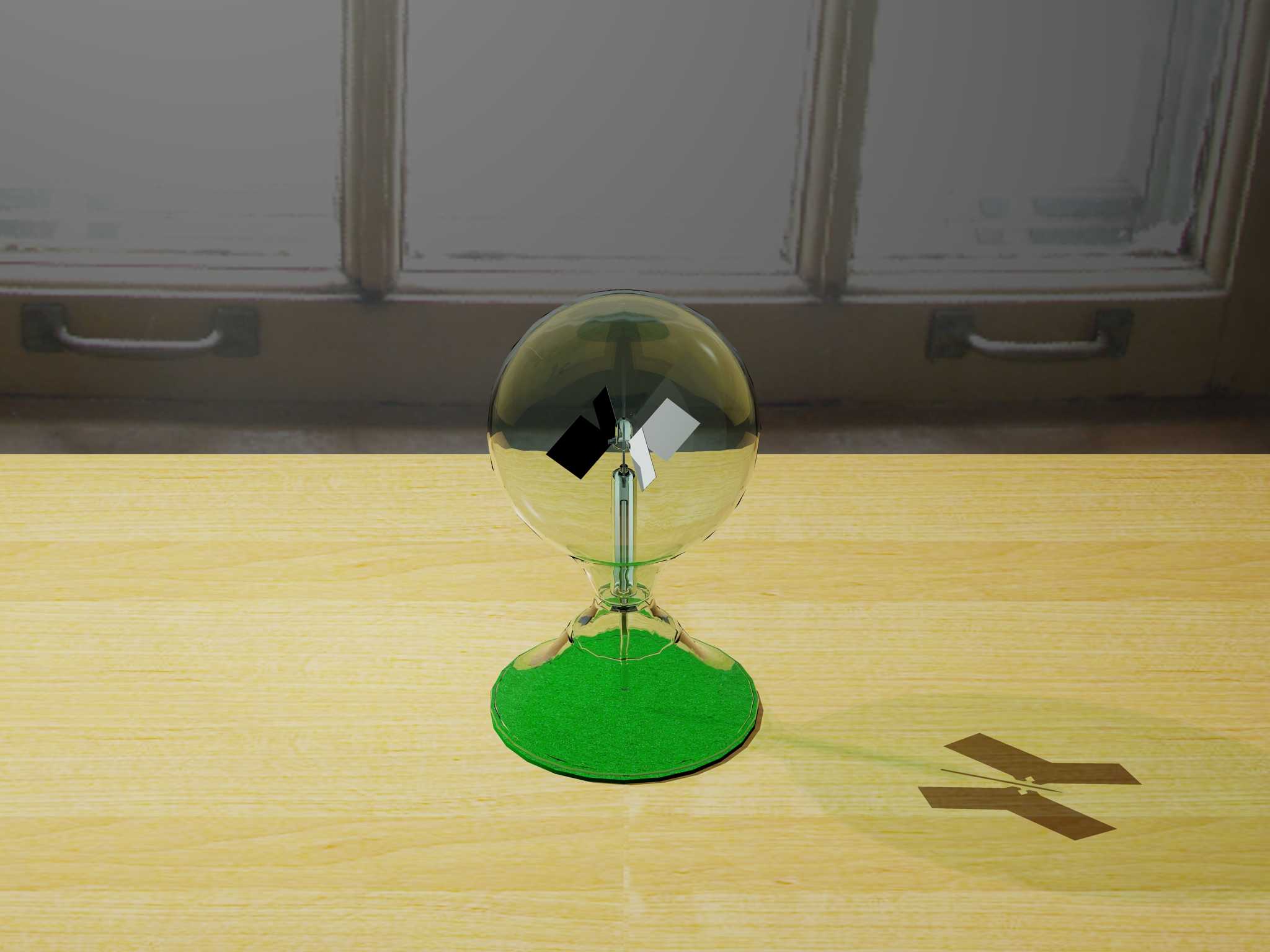

　　整套装置的结构设计围绕低摩擦转动、密封腔体、光热响应三个核心需求展开，底部采用圆形配重底座，直径控制在80mm至100mm区间，底座内置金属配重块，整体重心落在底座中心轴线1mm偏差范围内，避免装置放置在水平台面时出现倾斜、晃动问题，底座上表面预留直径3mm的中心定位孔，用来固定支撑主轴的安装座，支撑主轴采用直径0.8mm的硬质不锈钢丝，垂直公差控制在0.05mm以内，主轴顶端加工为针尖状，表面粗糙度达到Ra0.8以下，用来降低与转动叶轮中心轴帽的接触摩擦阻力，保证微弱光强下叶轮即可顺利启动。

　　外部密封腔体采用高透硼硅玻璃吹制为球形结构，球体直径通常在90mm至110mm之间，玻璃壁厚控制在1mm至1.2mm，保证透光率的同时具备足够的结构强度，球体下部与底座的连接位置采用磨砂密封结构，装配时抽至低真空状态后做密封处理，腔体内的真空度是影响装置转动灵敏度的核心参数，真空度过高时残余气体分子过少，无法带动叶轮转动，真空度过低时气体阻力过大，叶轮启动阈值会大幅提升，设计时需将腔体内气压控制在1Pa至10Pa区间，平衡热分子驱动力与气体阻力的关系。

　　腔体内部的转动叶轮是核心功能部件，叶轮采用四叶对称结构，单片叶轮为厚度0.05mm的铝箔裁切而成，叶片形状为正方形，单叶边长控制在15mm至18mm，四个叶片沿中心轴帽呈90度均匀分布，中心轴帽采用玻璃材质加工为凹坑状，凹坑与主轴针尖的接触点做抛光处理，转动副的摩擦力矩控制在10^-6N·m量级；每个叶片的单侧表面喷涂哑光炭黑涂层，另一侧保持铝箔原有的光亮金属面，炭黑涂层的光吸收率可达95%以上，光亮铝面的光反射率可达90%以上，当光线照射到叶片上时，炭黑面吸收光辐射能量后温度高于光亮面，附近的气体分子获得更高热运动动能，对叶片表面产生反冲推力，推动整个叶轮绕主轴持续转动，光强越高转动速度越快。

　　在实际建模过程中，需要重点关注转动副的配合间隙，中心轴帽的凹坑深度控制在0.3mm，与主轴针尖的接触点预留0.1mm的轴向窜动间隙，避免加工公差导致转动卡滞；玻璃球体与底座的配合位置需要预留2mm的密封胶填充槽，保证装配后的密封可靠性；叶片安装时需要做动平衡调校，四个叶片的重量差控制在0.1mg以内，避免转动过程中出现偏摆、抖动问题，保证转动过程平稳无噪音。装置整体的安装边界仅需保证放置平面水平，周边无强气流干扰即可正常工作，不需要额外的外接动力源，仅依靠环境中的可见光即可实现转动演示，日常维护仅需避免玻璃球体磕碰、避免表面沾附过多灰尘影响透光率即可长期稳定运行。
