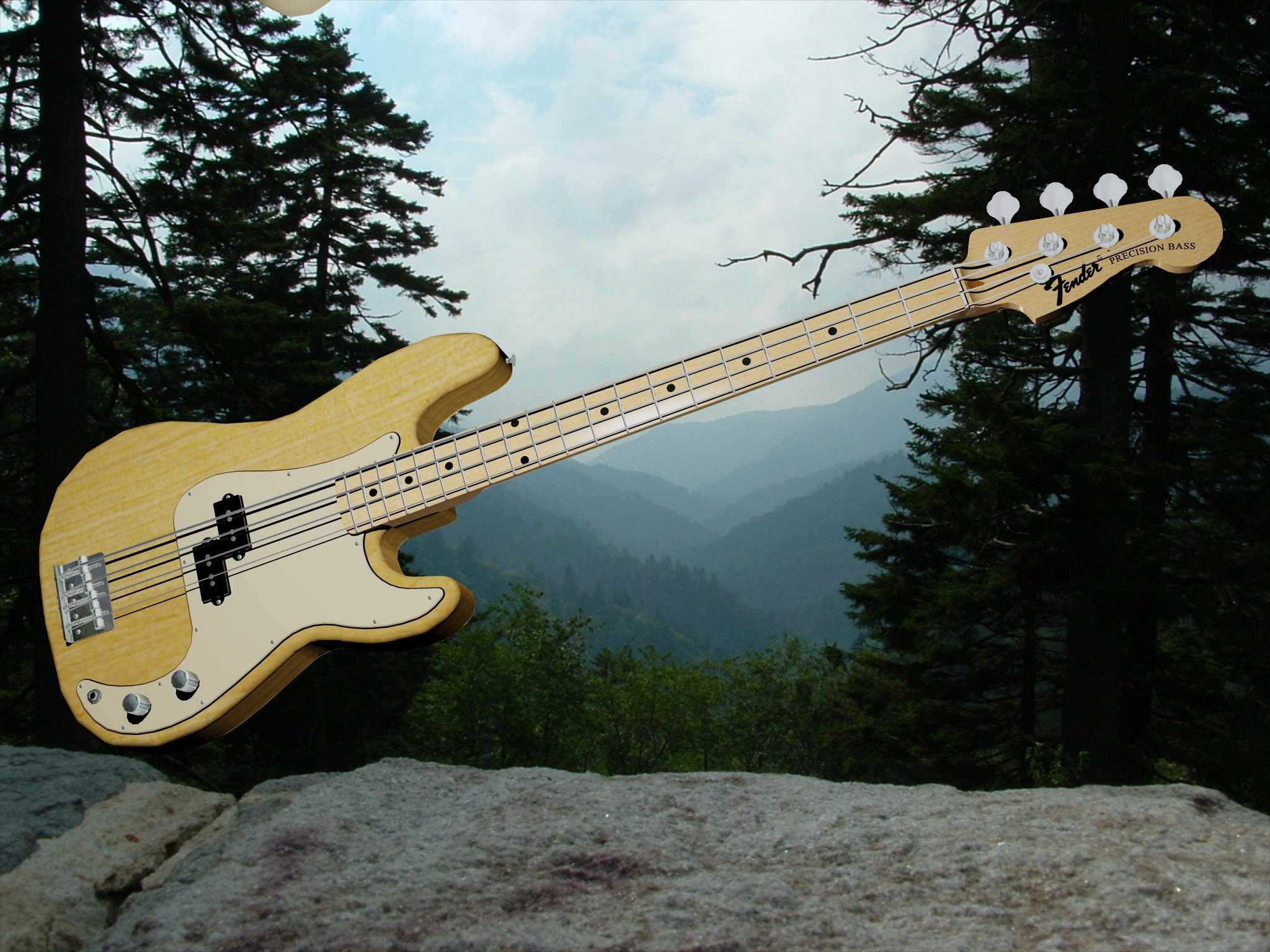

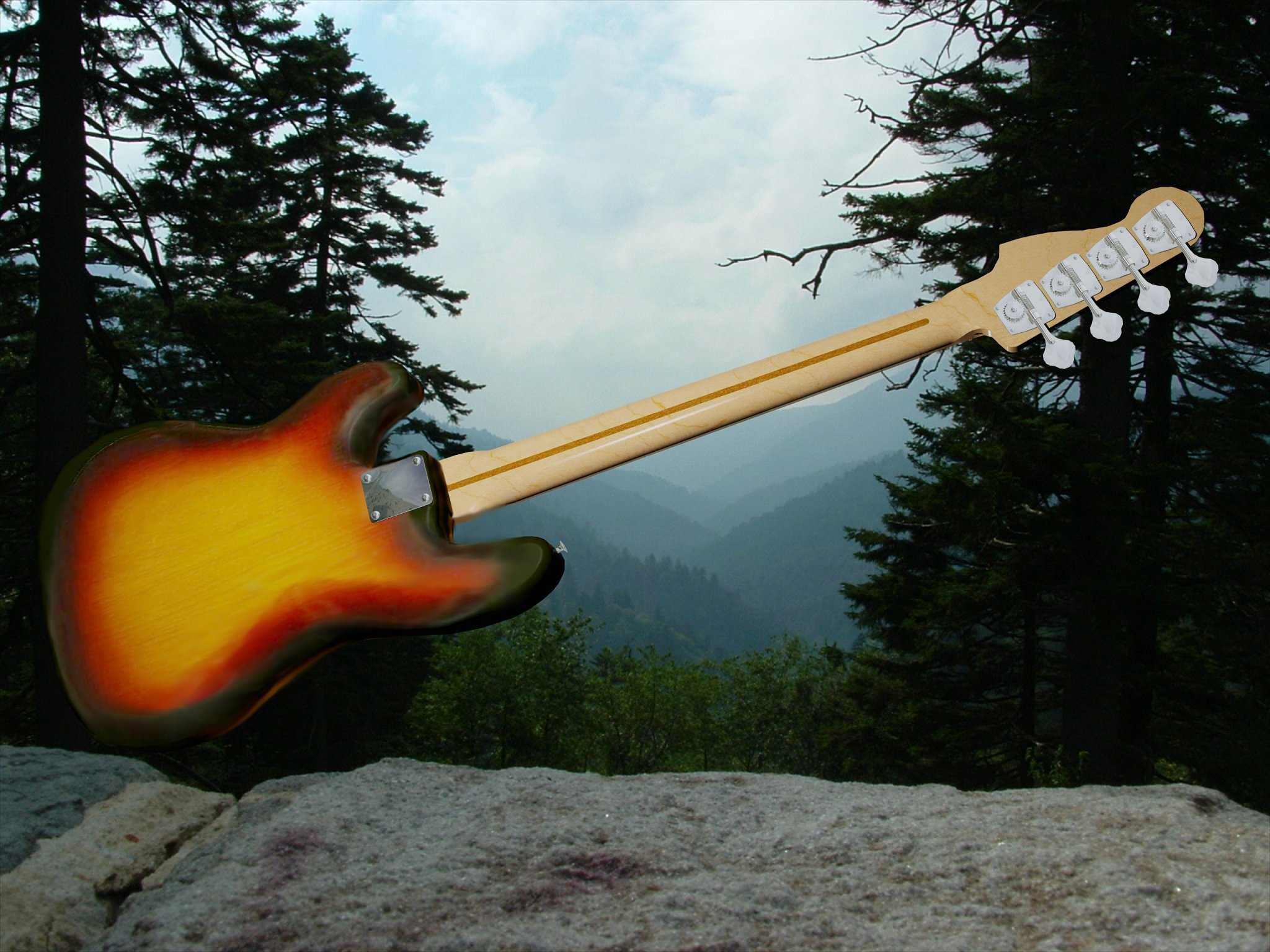

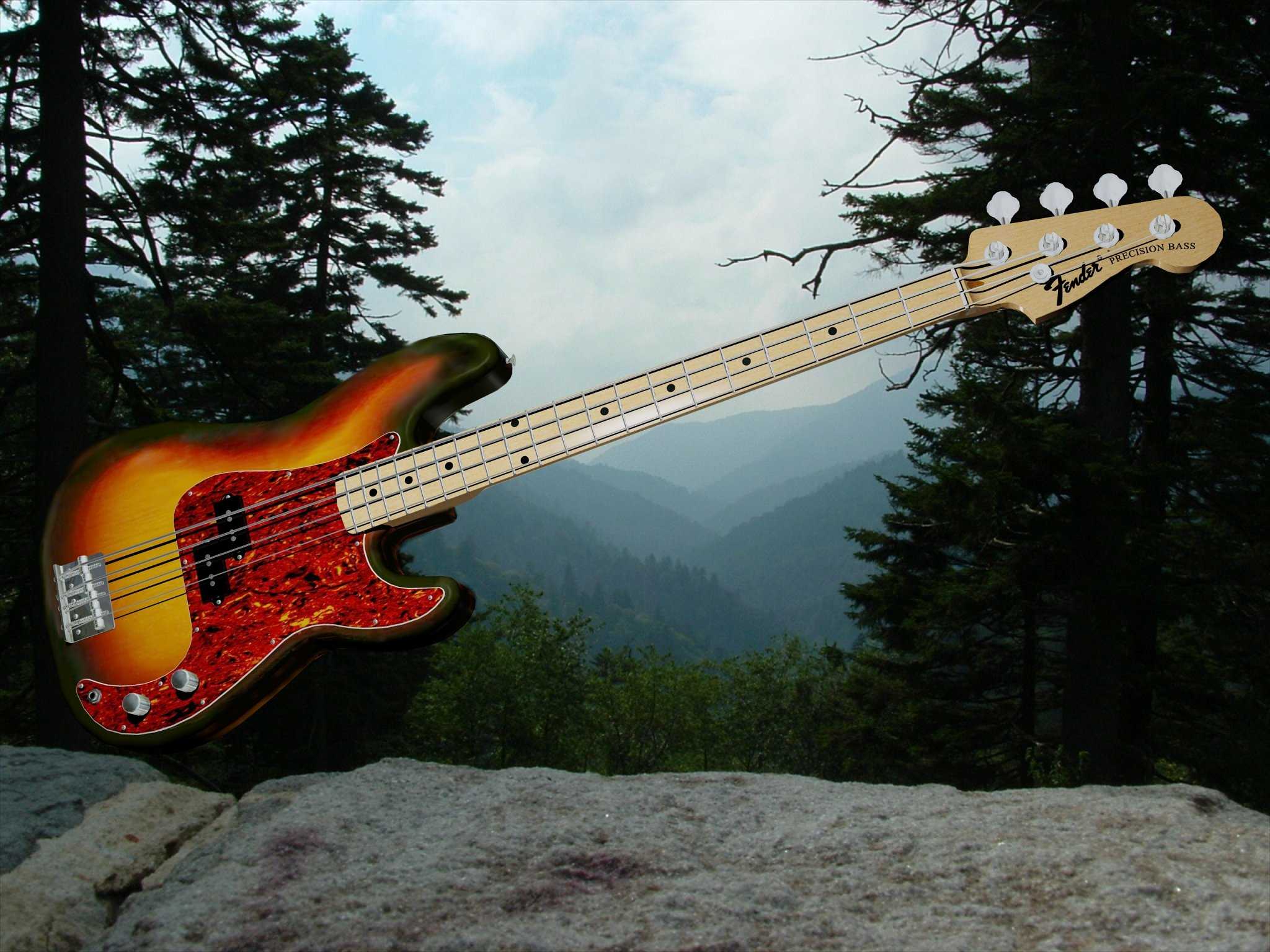

电贝斯精密结构三维设计模型

　　在电声乐器的结构设计环节，这类挡泥板结构的精密低音电贝斯模型，核心服务于乐器生产制造、定制改装以及演奏场景的结构验证需求。日常落地场景里，既可以给乐器加工厂做开模前的结构校核参考，也能给独立制琴师提供改装件的尺寸匹配依据，甚至能用于乐器维修环节的配件测绘比对，避免反复拆件测量带来的原件损伤。从实际功能特性来看，这类低音电贝斯的核心作用是通过弦振传导拾音输出低频声部，在乐队编制里承担低音声部的节奏铺垫与和声根基支撑，结构上的每一处细节都会直接影响演奏手感与最终的音色输出。设计过程中首先要考量的是琴颈与琴身的连接角度，这个参数直接决定了弦高的可调范围，常规设计里会预留0.3到0.8毫米的琴颈倾角调整余量，

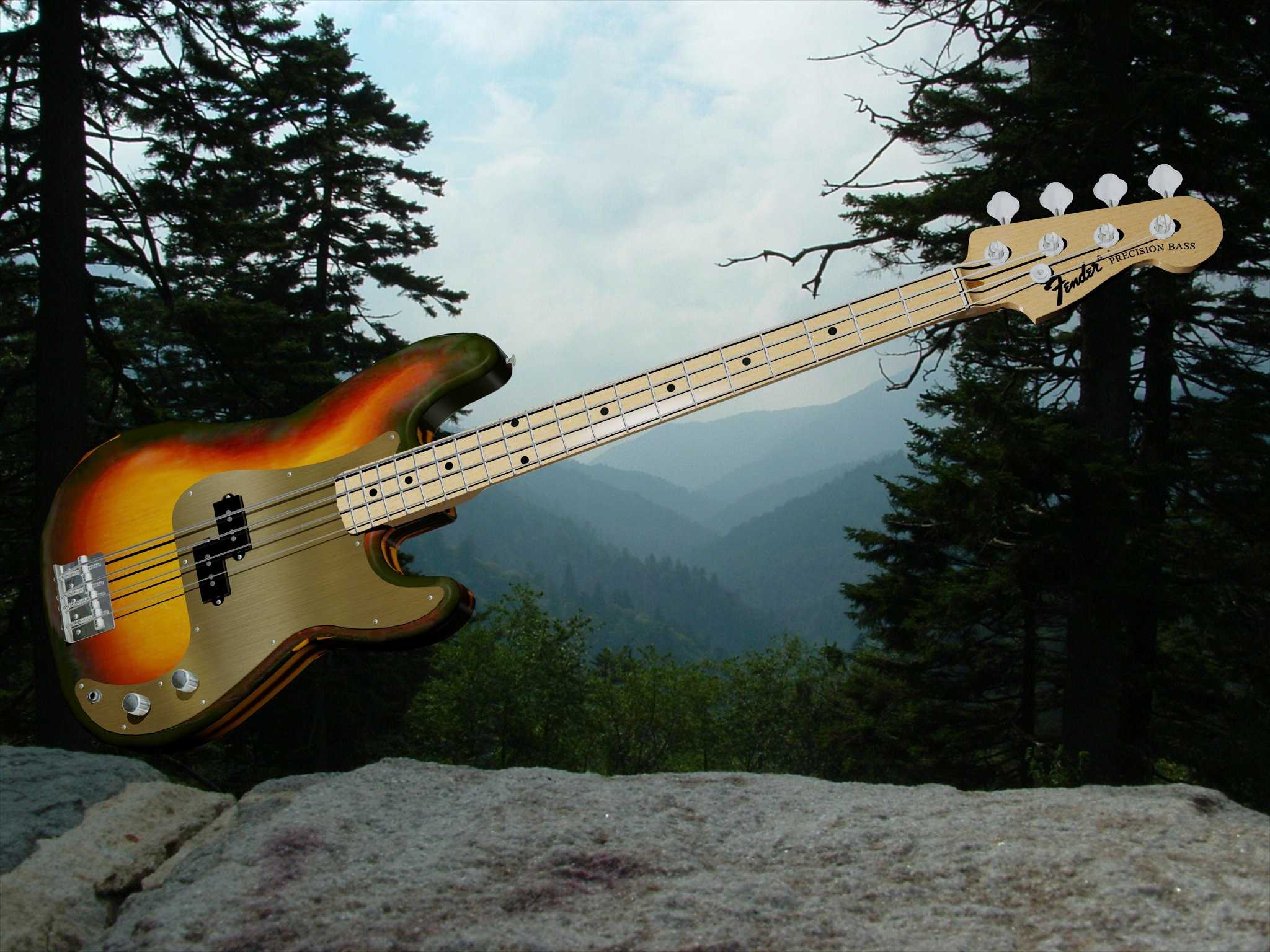

　　避免后期因温湿度变化导致木材形变后出现打品问题。琴身的挡泥板结构也就是护板部分，并非单纯的装饰件，一方面要覆盖琴身内部的拾音器布线槽，避免演奏过程中汗液、灰尘进入腔体腐蚀电路，另一方面要承担拾音器、电位器的安装固定功能，所以护板的安装孔位公差需要控制在0.1毫米以内，保证安装后与琴身曲面完全贴合，不会出现边缘翘起硌到演奏者小臂的问题。外形尺寸上，常规四弦电贝斯的有效弦长控制在864毫米左右，琴身总长度在1150毫米上下，琴身最宽处约340毫米，安装边界需要考量背带钉的位置分布，两个背带钉的承重连线要穿过整琴的重心点，保证演奏时琴身不会出现琴头下坠或者琴身歪斜的情况，长时间站立演奏也能减少演奏者的负重疲劳。

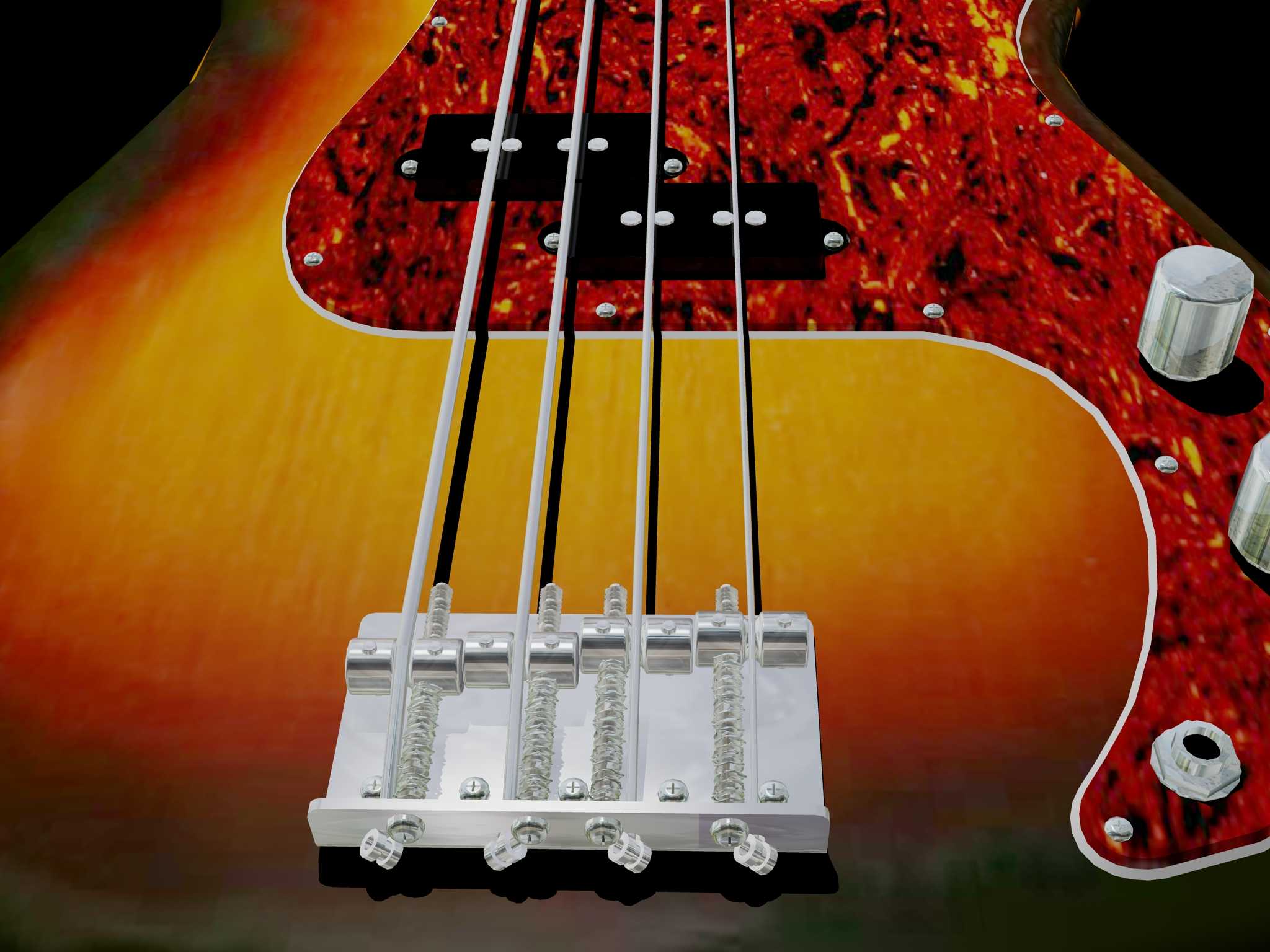

　　琴桥部分的设计是整个结构的核心，每个弦鞍的独立调整结构要分别支持弦距调整、八度音准调整以及单弦高度调整，弹簧部件的弹力需要匹配对应规格的贝斯琴弦张力，常规四弦贝斯的单弦拉力在15到20磅区间，弹簧的倔强系数要保证调整后不会出现跑位滑丝，同时在琴弦振动传导过程中不会产生多余的金属共振杂音。拾音器的安装位置要严格对应弦长的节点位置，前拾音器距离琴桥约165毫米，后拾音器距离琴桥约95毫米，这个位置的拾取频段能更好地覆盖电贝斯的低频输出区间，避免出现低频浑浊或者高频过尖的问题。建模过程中需要注意琴身的曲面过渡，尤其是小臂倚靠的上半部分轮廓，要做符合人体工程学的圆弧收边，厚度从琴颈连接处的45毫米逐步过渡到琴身尾部的30毫米，

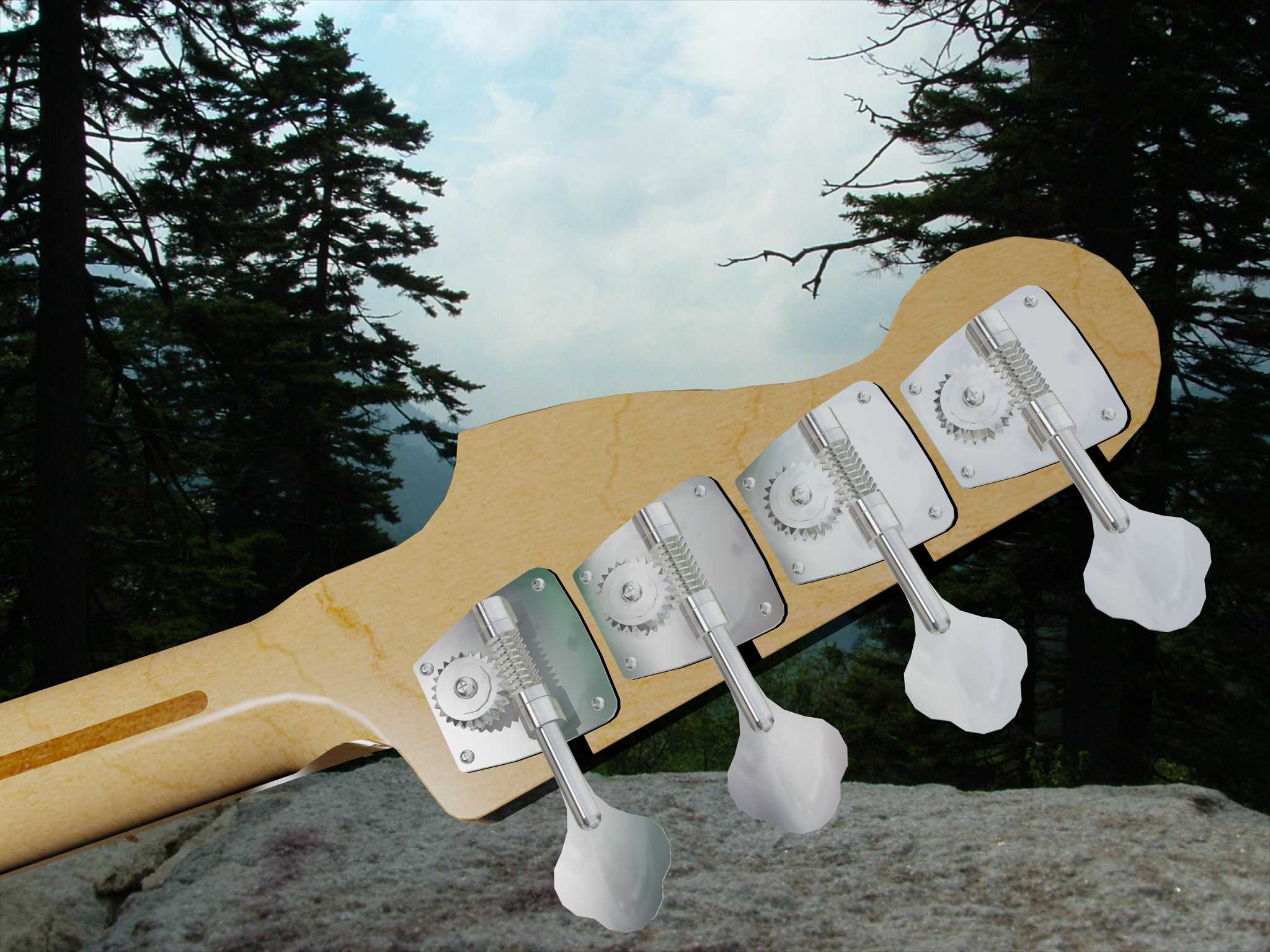

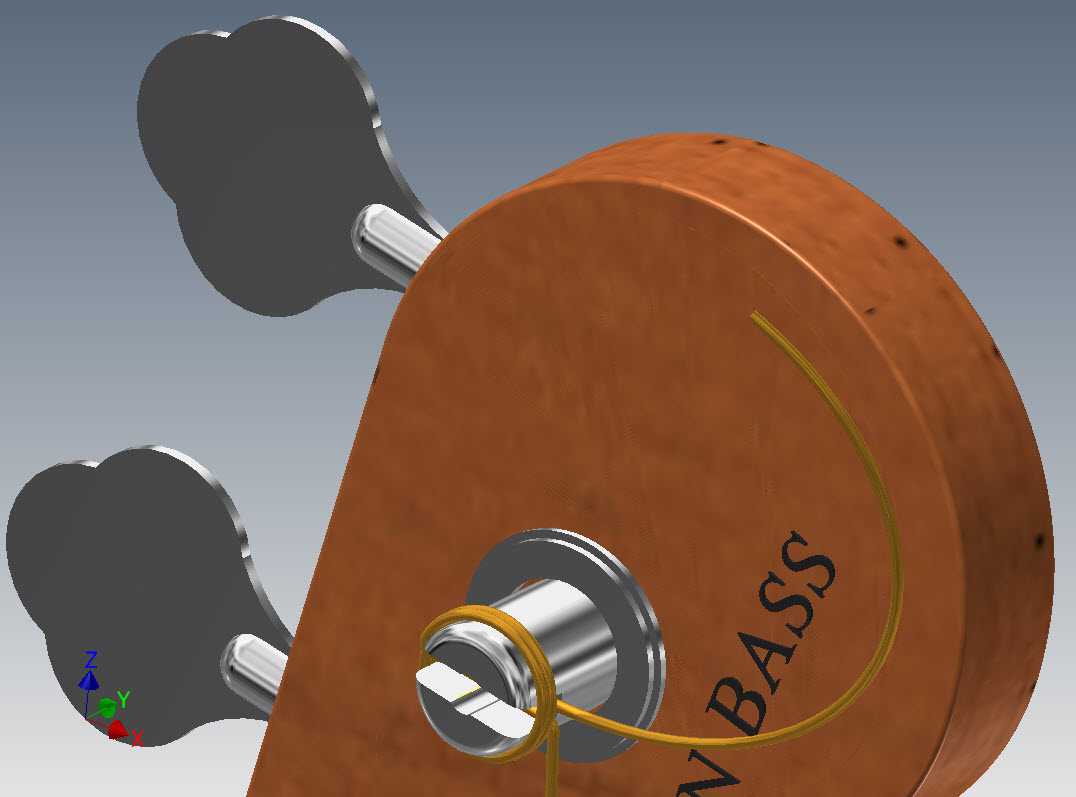

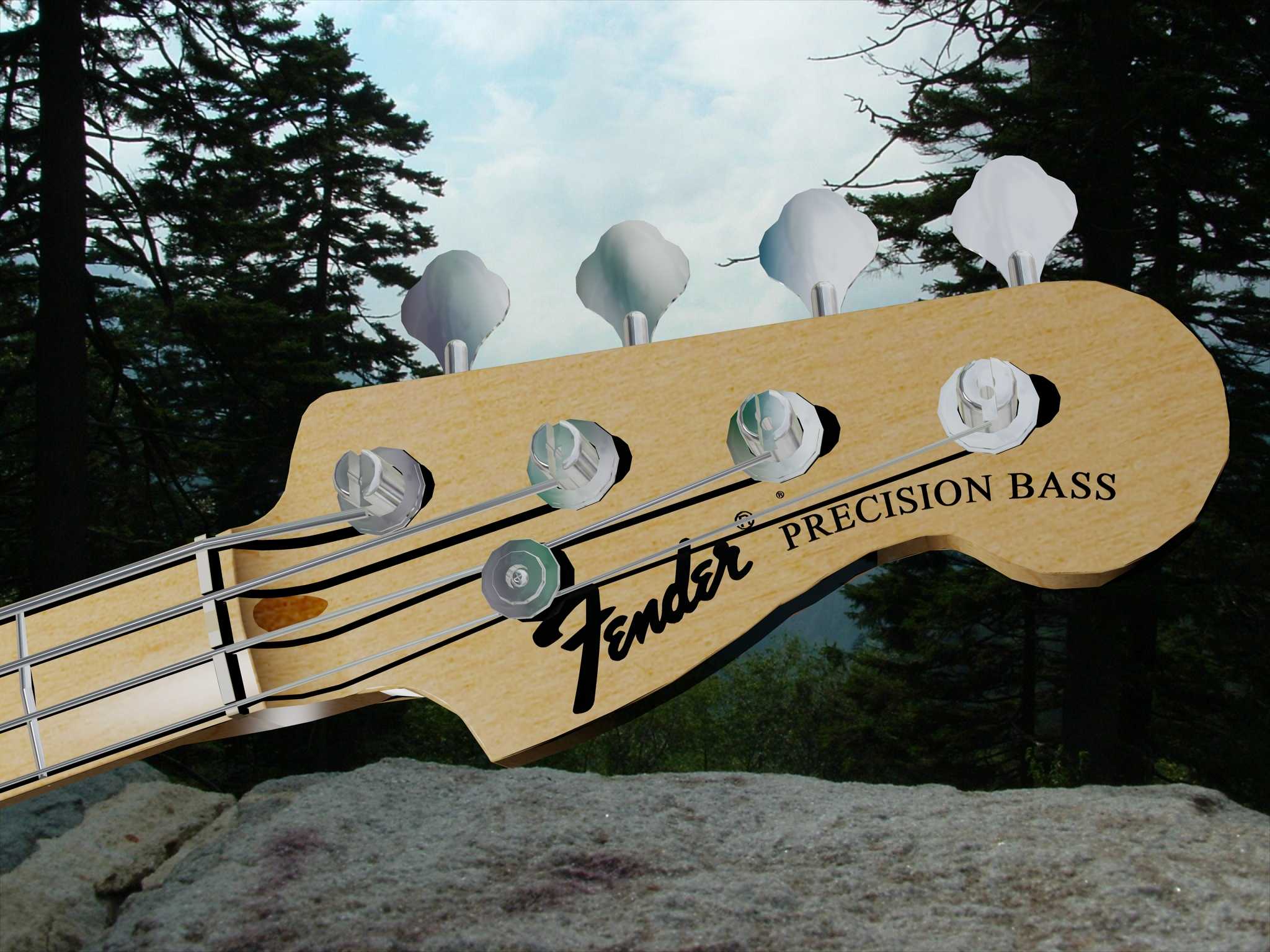

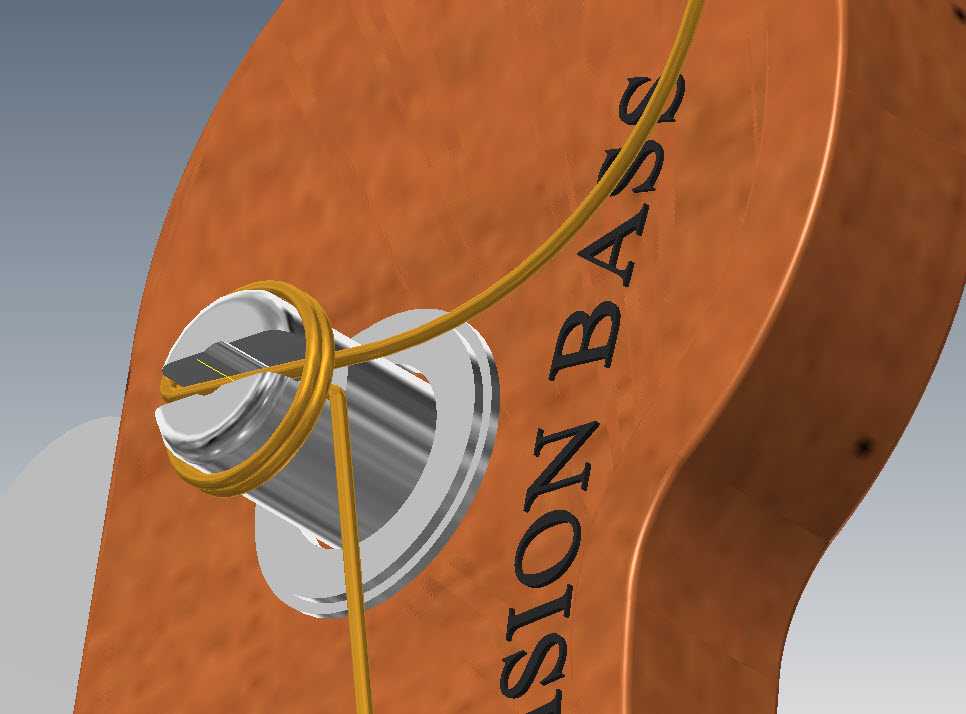

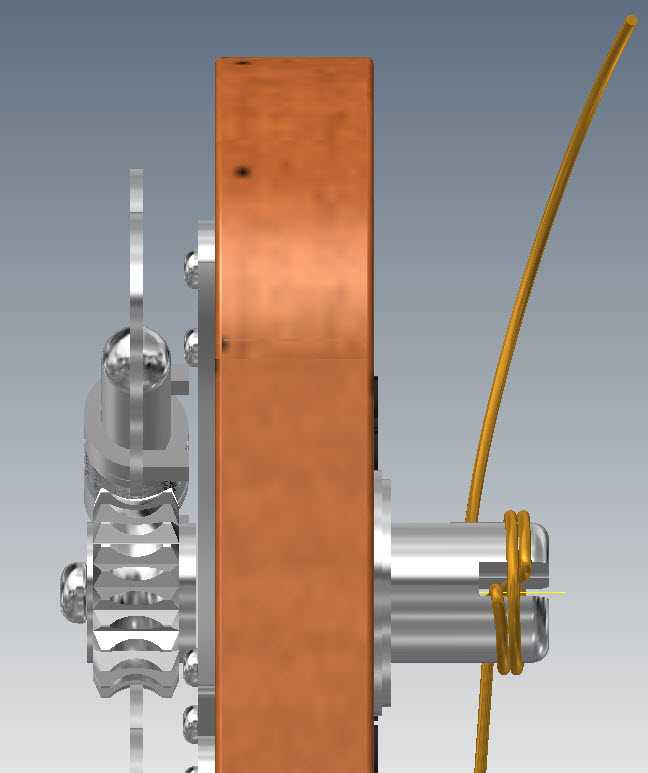

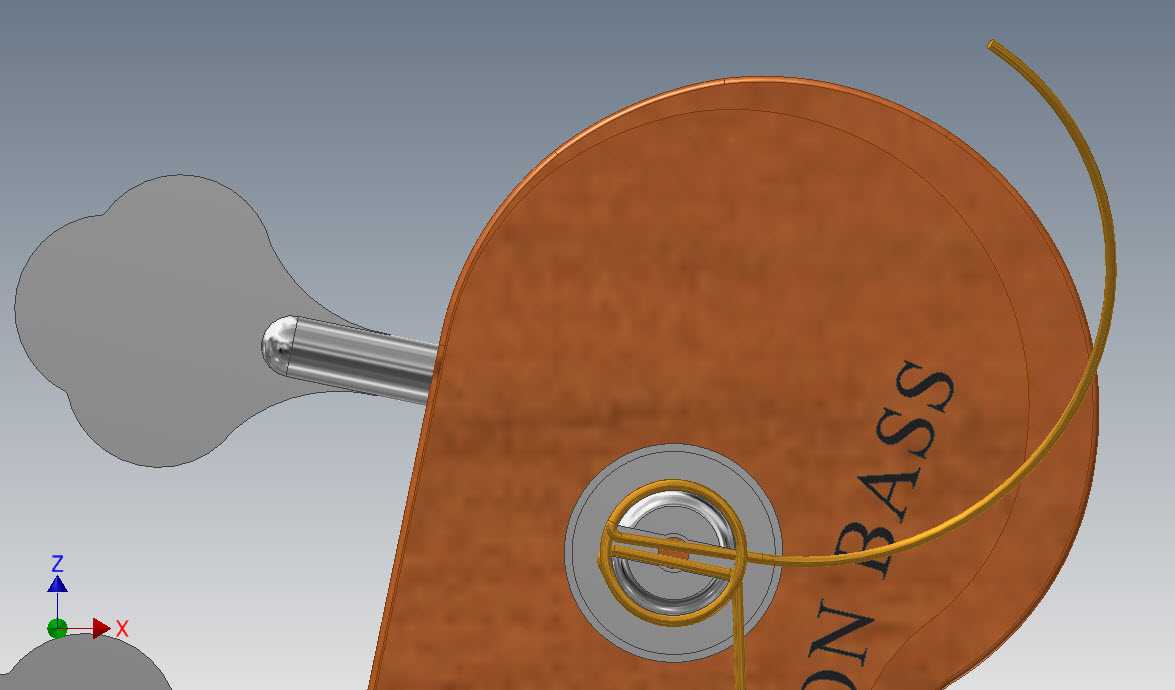

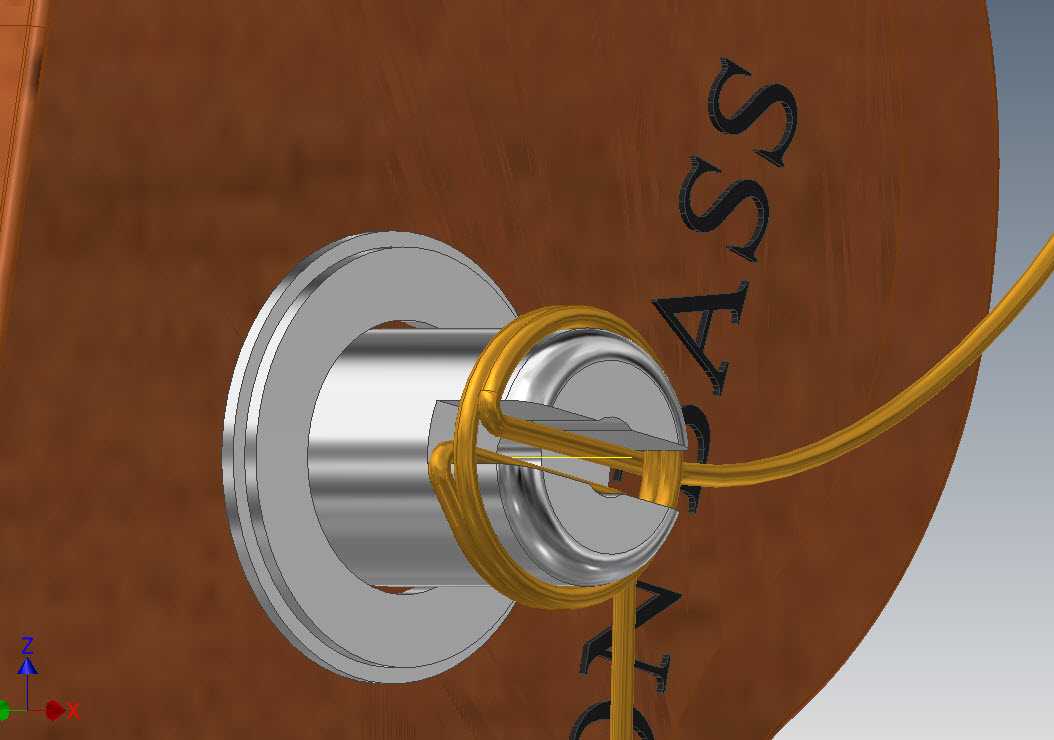

　　既保证琴身有足够的重量维持振动稳定性，也能减少不必要的木料耗材。品丝的安装槽位需要严格按照十二平均律的音程关系排布，每一品的位置误差不能超过0.05毫米，否则会出现八度音准偏差，哪怕是微小的误差，在高把位演奏时也会被放大，导致整体音准失准。旋钮的排布要考虑调弦时的操作空间，相邻旋钮的中心距保持在22毫米以上，避免调弦时手指互相干扰，旋钮的齿轮传动比设置在1:18的区间，既能保证调弦的精度，也不会因为传动比过大导致调弦效率过低。布线槽的走向要避开琴身的结构受力点，槽体宽度控制在8毫米，深度5毫米，足够容纳四根拾音器信号线与两根电源线，同时在槽体边缘做倒角处理，避免穿线时刮破线材绝缘层导致电路短路。护板的固定螺丝一共采用9颗M2的自攻螺丝，孔位分布沿着护板轮廓均匀排布，间距控制在60到80毫米之间，保证护板安装后受力均匀，不会因为温湿度形变出现局部凸起。在结构验证环节，还要考量不同使用场景下的结构强度，比如琴颈内部的钢筋调节槽，要预留足够的调节行程，支持琴颈向前向后0.5毫米的形变调整量，应对不同地区温湿度变化带来的木材形变。背带钉的安装位置要嵌入预埋的金属螺母，不能直接拧在木材上，避免长期使用后出现孔位松动导致背带脱落摔损琴体。输出接口的位置设置在琴身侧面下方，距离琴身底部边缘40毫米，这个位置既不会影响演奏时的拨弦动作，也能避免线材弯折角度过大导致接触不良。
