锥度规格28x52x16圆锥滚子轴承三维结构

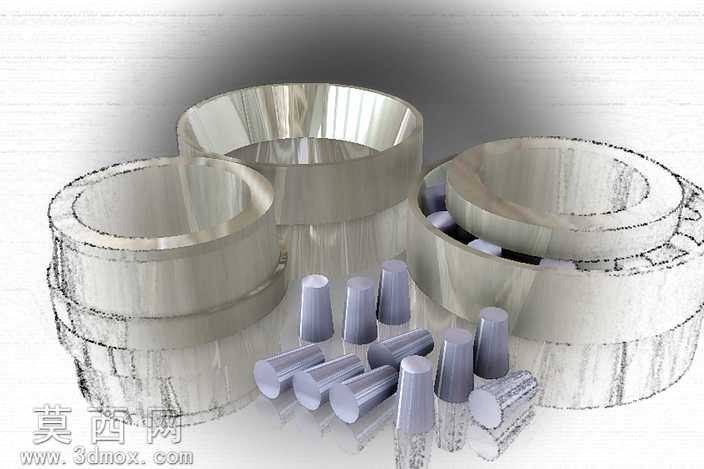

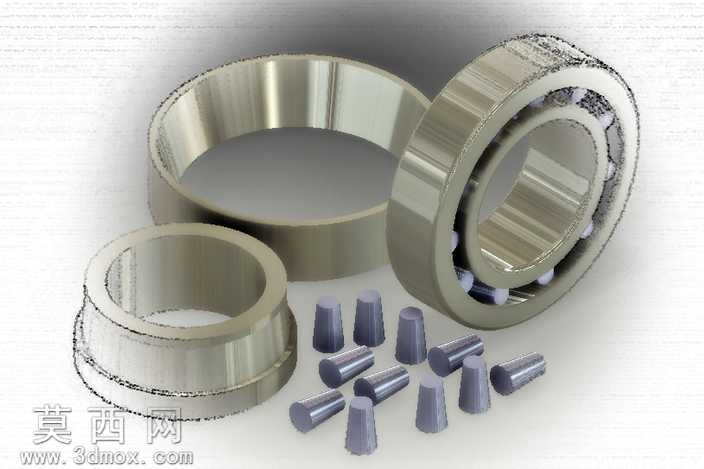

本作品为圆锥滚子轴承的三维参数化建模成果，对应规格锥度28×52×16，建模过程严格遵循滚动轴承的结构设计规范，完整还原了圆锥滚子轴承的分体式装配结构。建模阶段首先依据轴承的公称尺寸参数，分别构建内圈、外圈、圆锥滚子三个核心独立零件：内圈与外圈的滚道面按照圆锥滚子的锥角做匹配的锥面设计，保证滚道与滚子的接触线符合圆锥滚子轴承的受力特性，可同时承受径向载荷与单向轴向载荷；圆锥滚子采用截头圆锥的几何构型，滚子的锥度参数与内外圈滚道完全适配，建模时对滚子的端面做了微小的倒角处理，还原真实轴承的工艺细节，避免装配干涉。完成单个零件建模后，按照轴承的装配关系完成组件装配，将多颗圆锥滚子沿滚道圆周方向均匀排布，保证滚子与内外圈滚道的贴合状态符合实际装配要求，同时还原了轴承分体可拆分的结构特性，即内圈带滚子组件可与外圈分离，契合圆锥滚子轴承的实际安装使用特点。材质与渲染阶段，为金属零件赋予高抛光轴承钢材质，调整金属材质的反射率、粗糙度参数，模拟轴承钢经精密磨削后的光亮金属质感，渲染时采用柔和的环境光搭配定向主光源，突出金属零件的曲面光影变化，清晰展现滚道、滚子的轮廓细节与金属光泽，同时通过阴影效果强化各零件的空间层次，让装配结构的展示更具立体感。设计过程中重点考量了结构的参数化可调整性，所有尺寸均关联全局参数，可通过修改锥度、内径、外径、宽度参数快速生成其他规格的同类型轴承模型，模型的几何精度满足机械设计的装配校验、运动仿真需求，可用于机械传动结构的设计演示、轴承选型的三维展示、机械原理教学的可视化素材，完整呈现了圆锥滚子轴承的结构组成与装配逻辑，还原了这类通用机械传动支撑零件的真实形态。
