拉杆负载型机械连接支架结构设计

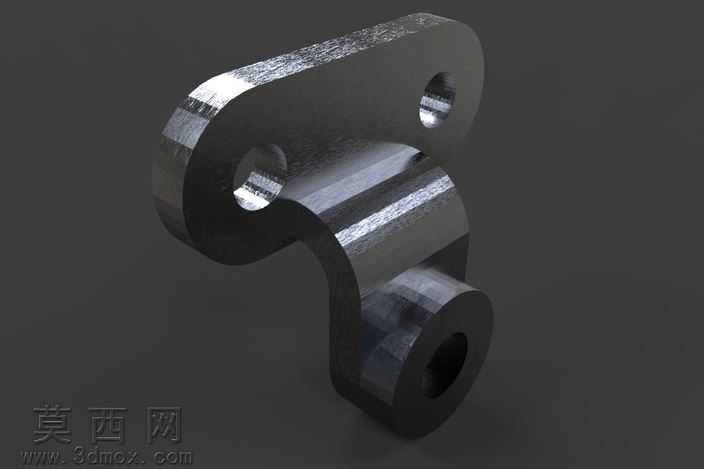

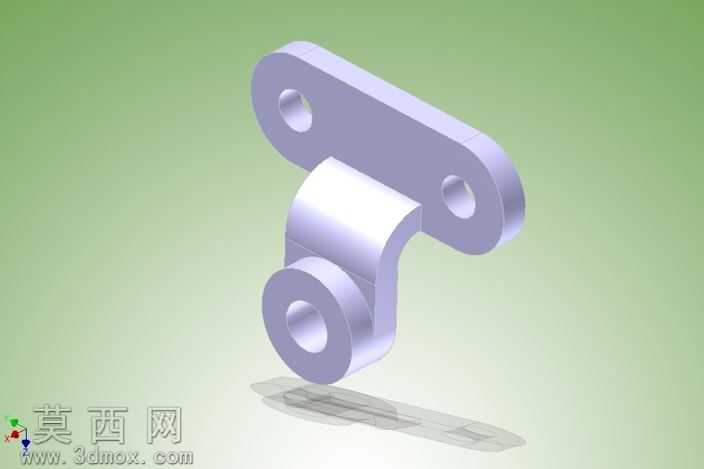

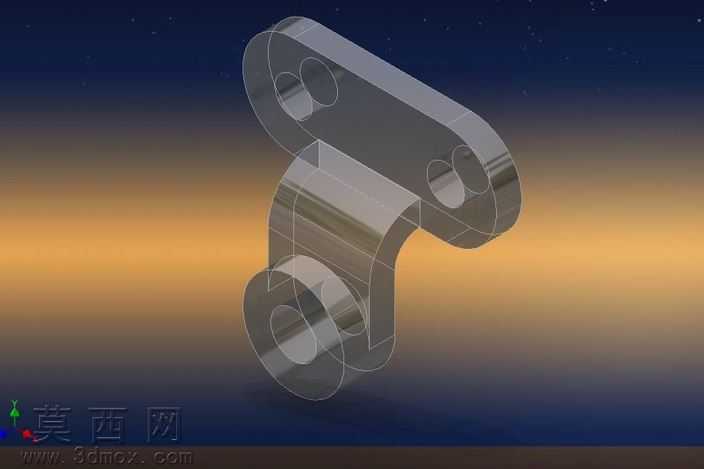

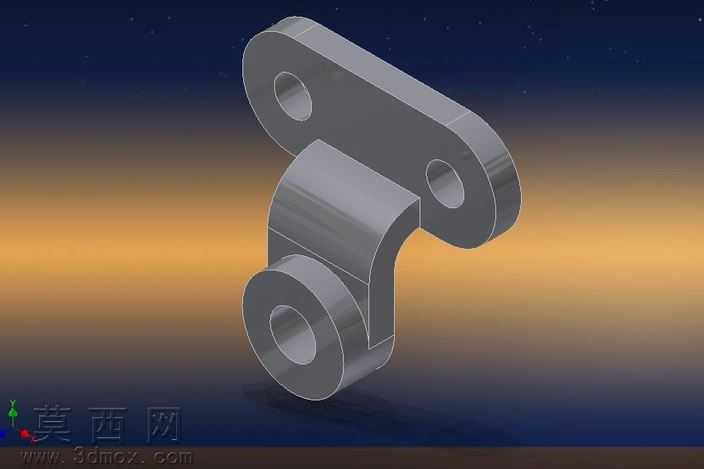

本作品为拉杆负载型连接支架，采用三维参数化建模方式完成整体结构搭建，建模过程中以实际机械装配的受力需求为核心依据，先通过草图绘制确定各安装孔位的中心距、板件厚度与弯折段的曲率参数，再通过拉伸、倒圆角、布尔运算等特征操作完成实体构建，全程保证各尺寸的公差配合符合通用机械装配标准。模型渲染阶段采用哑光金属材质模拟实际钢制支架的表面质感，添加柔和的环境漫反射光照，清晰呈现构件的轮廓转折与曲面过渡效果，同时通过半透明投影效果直观展示支架的放置形态与空间占比，便于查看各部位的结构细节。从结构设计来看，该支架上部设置两个同轴度精准的平置安装耳板，耳板上预留的通孔用于与固定基座完成螺栓连接，保证安装后的结构稳定性；下部弯折形成的带孔筒状结构为铰接连接端，可与配套拉杆形成转动副，能够在承受拉杆传递的轴向与径向负载时，通过合理的壁厚设计与圆弧过渡结构分散应力，避免应力集中导致的构件变形或断裂，弯折部位的圆角处理既提升了结构强度，也优化了零件加工时的工艺性，减少锐边带来的装配安全隐患。设计思路上，该支架兼顾了安装便捷性与负载可靠性，上部双孔安装结构可有效抵抗负载带来的倾覆力矩，下部铰接端的孔径尺寸与拉杆端部尺寸适配，能够保证转动过程中无卡滞、无旷量，整体结构无冗余设计，在满足负载强度要求的前提下尽可能控制零件重量，适合应用在需要传递拉杆拉力、实现构件间铰接联动的机械传动场景中，建模过程中对各连接部位的尺寸进行了反复校验，确保零件在实际加工后可直接完成装配，无需二次修配，各特征的建模逻辑清晰，参数可编辑性强，可根据实际使用场景的负载需求调整板厚、孔径与中心距参数，快速衍生出适配不同安装空间的变体结构。
