多铰接式机械连接关节结构设计

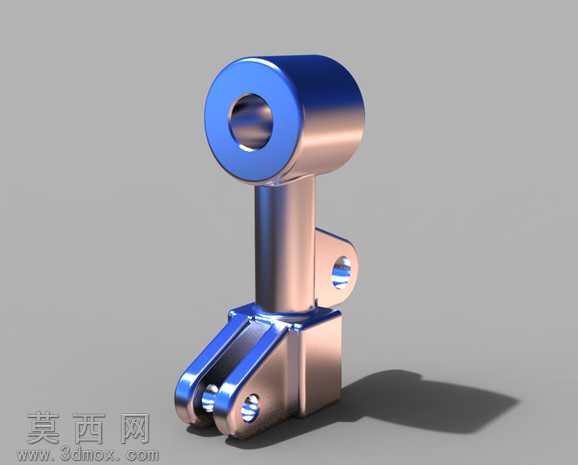

本作品为多铰接式机械连接关节的三维设计成果，建模阶段采用PTC Creo Elements完成全参数化实体构建，全程遵循机械加工的工艺合理性原则，对每一处结构的拔模斜度、圆角过渡、壁厚均匀性都做了严谨校核，避免后续生产环节出现应力集中、脱模困难等问题。模型整体采用三段式铰接布局，顶部为带同轴通孔的圆筒铰接端，可与对应规格的销轴配合实现周向转动；中部为等截面支撑柱体，承担上下铰接端的载荷传递，柱体侧面额外设置带通孔的侧支耳，可拓展安装辅助定位杆件或限位组件；底部为双叉耳铰接基座，基座下端开设同轴铰接孔，可与下方固定或活动构件形成第二处转动副，三处铰接结构的轴线经过精准空间校核，既保证多自由度转动的顺畅性，又避免运动过程中出现结构干涉。材质与渲染阶段，模型主体采用金属材质表现，主体支撑结构赋予玫瑰金金属质感，表面做细腻的拉丝纹理处理，还原金属构件的真实加工质感；铰接孔的内壁、销轴配合面则赋予亮蓝色阳极氧化金属质感，既区分不同功能区域，也提升了视觉层次感；渲染时采用三点布光方案，主光源从侧上方45度投射，打出清晰的结构轮廓与明暗层次，辅助光源补全暗部细节避免死黑，环境光采用柔和的灰度环境贴图，让金属表面的反射更自然真实，地面投射的软阴影进一步强化了模型的立体感与真实感。设计思路上，该连接关节定位为通用型机械铰接构件，可广泛应用于工业机械的连杆传动机构、自动化设备的活动支撑结构、工装夹具的可调连接部位，所有铰接孔的尺寸都遵循通用机械配件的标准规格，可直接与标准销轴、轴承配件适配，无需额外定制非标零件；建模过程中对所有配合面都预留了合理的装配间隙，既保证转动副的活动顺畅，又避免间隙过大导致的连接松动，模型的所有特征都保留完整参数，可根据实际使用场景快速调整各段长度、铰接孔直径、支耳角度等参数，适配不同的载荷与安装需求，整体结构紧凑、受力合理，兼顾了实用性与外观的工业美感。
